金属-誘電性帯域フィルター

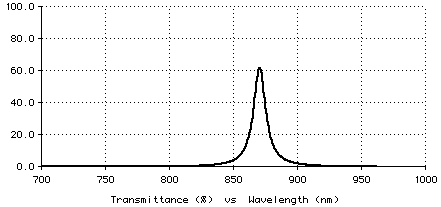

このフィルターは、中心が870 nm にあるかなり狭い波長のバンドを透過します。

これは、BK7 (普通の) ガラス基板上の法線入射のためにデザインされました。3つの物質が使用されました。 Au, SiO2,および TiO2 です。薄い1-レイヤーのデザインから始め、TFCalcのニードル/トンネル法は、複雑さが増す一連のデザインを作成しました。上記パフォーマンスを示すデザインは8レイヤーから成っています。4レイヤーのデザインも可能ですが、このようなデザインは透過率が低くパスバンドが広くなります。

  • 次にデザインを示します。最初のレイヤーは基板に最も近いもので、厚さの単位は nm です:
    AU        23.33
    SIO2     121.94
    TIO2      94.24
    SIO2     302.57
    TIO2      94.24
    SIO2     127.87
    AU        24.97
    TIO2     101.94
