コーティングデザイン

埋め込み広帯非偏光ビームスプリッター

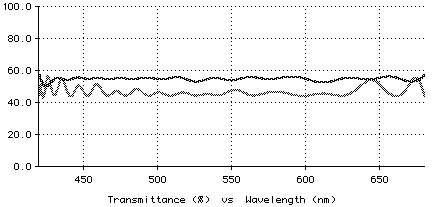

このコーティングはガラス (インデックス 1.52) に埋め込まれ、光の入射角は 45 度です。次のグラフでわかるように、これは入射光を分割します。S と P 偏光の反射率 (および透過率) は、波長が 420 nm と 680 nm の範囲で 45% から 55% になり、非常に広い帯幅です。

３つの物質が使用されます: L (1.35), M (1.9), H (2.35)。薄い１-レイヤーのデザインで始め、TFCalc のニードル/トンネル法が、複雑さを増す一連のデザインを作成します。これは 97 レイヤーから成るきわめて難しいデザインです。

次にデザインを示します。ここにおける最初のレイヤーは2番目のガラスに最も近いもので、厚さの単位は nm です:

H      23.08
L      45.76
M      60.64
H      17.81
L      39.04
H      25.02
M      73.64
H      12.65
L      16.00
H      37.34
M      73.42
H      54.11
M      70.54
H      52.27
M      70.68
H      36.88
L      57.77
M      66.46
L      53.10
H      40.07
M      74.46
H      55.48
M      73.49
H      39.43
L      25.81
H       6.69
M      71.86
H      41.79
M      16.56
L       6.29
H      46.20
M      64.65
H      14.75
L      19.54
H      29.31
M      73.13
H      58.23
M      81.05
H      31.51
L      33.30
H      20.84
M      87.30
H      17.08
L      10.55
H      47.58
M      89.22
H      50.65
L      43.72
M      71.18
L      57.69
H      45.85
M      81.51
H      52.09
L      21.26
H       9.86
M      98.50
H      19.81
L      33.57
H      35.44
M      87.13
H      57.45
L      33.96
M     103.64
L      28.17
H      53.02
L      38.64
M      87.61
L      33.93
H      50.20
L      33.48
M      90.45
L      33.73
H      54.17
L      31.39
M      93.36
L      38.94
H      54.81
L      18.84
M      92.27
H      14.65
L      40.94
H      53.03
L      15.54
M     115.66
L      40.12
H      38.40
L      34.52
M     123.00
L      25.44
H      55.94
L      40.76
M      85.88
L      72.40
H      38.66
L      58.32
H      12.48
M      33.23
