コーティングデザイン

金属-誘電性二帯域フィルター

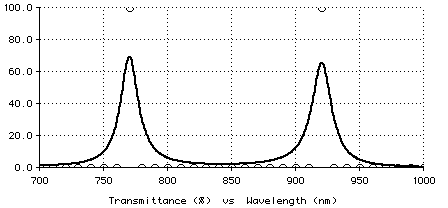

このフィルターは、中心が770と920 nm にある、２つのかなり狭い波長のバンドを透過します。

これは、BK7 (普通の) ガラス基板上の法線入射のためにデザインされました。３つの物質が使用されました。Au, SiO2,および TiO2 です。薄い１-レイヤーのデザインから始め、TFCalcのニードル/トンネル法は、複雑さが増す一連のデザインを作成しました。上記パフォーマンスを示すデザインは13レイヤーから成っています。

次にデザインを示します。最初のレイヤーは基板に最も近いものです。厚さの単位は nm です:

AU        16.58
SIO2     115.39
TIO2      96.33
SIO2      49.67
TIO2      39.24
SIO2     152.40
TIO2      93.69
SIO2     270.66
AU         4.16
SIO2      10.49
TIO2      95.25
SIO2     102.01
AU        10.76
