コーティングデザイン

8-Skip-0 WDM フィルター

8-skip-0 WDM フィルターは、100-GHz スペーシング光ファイバー通信システムの、８チャネルの追加や削除が可能です。このデザインの仕様を次に述べます:

1550 nm が中心
-0.5 dB (約 89%) 透過レベルにおける 6.0 nm パスバンド幅
-25 dB (約 0.3%) 透過レベルにおける 6.8 nm バンド幅
パスバンド中の 0.1% リップル
物質 H (インデックス 2.065) および L (インデックス 1.47)

TFCalc 3.5 は、プロトタイプ法を使って狭帯域 (NPB) フィルターをデザインする機能が備わっています。このデザインに必要な険しいエッヂを得るために、１３のキャビティを使用します。数分後、TFCalc は次のデザインを生み出します。

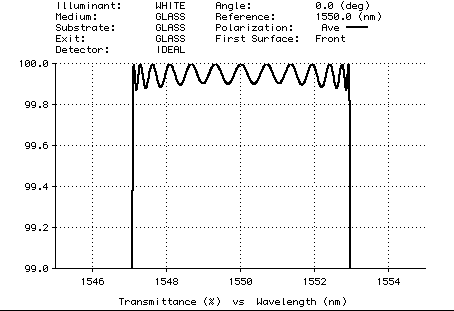

-25 dB レベルにおけるデザインの幅は 6.7 nm で、要求より優れています。この 303-レイヤーデザインのスタック式は次のとおりです：

HLHLHLHL 3H
2L
HLH 3L HLHLHL 3H LHLHLHL 3H LH
2L
HLHLHLH 3L HLH 3L HLHLHLH 3L HL 3H
2L
3H LHLHLH 3L HLH 3L HLHLH 3L HLHL 3H
2L
H 3L HLHLHLH 3L H 3L HLHLHLHLH 3L 3H
2L
3H LH 3L HLHLHLH 3L HLHLH 3L HLHL 3H
2L
3H LHLHLHLHLH 3L HLH 3L HLHL 3H L 3H
2L
3H L 3H LHLH 3L HLH 3L HLHLHLHLHL 3H
2L
3H LHLH 3L HLHLH 3L HLHLHLH 3L HL 3H
2L
3H 3L HLHLHLHLH 3L H 3L HLHLHLH 3L H
2L
3H LHLH 3L HLHLH 3L HLH 3L HLHLHL 3H
2L
3H LH 3L HLHLHLH 3L HLH 3L HLHLHLH
2L
HL 3H LHLHLHL 3H LHLHLH 3L HLH
2L
3H LHLHLHLH
