埋め込み広帯非偏光ビームスプリッター

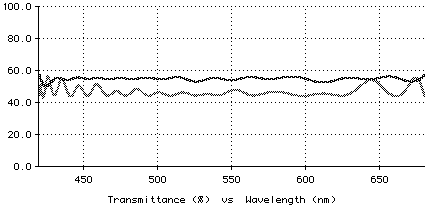

このコーティングはガラス (インデックス 1.52) に埋め込まれ、光の入射角は 45 度です。次のグラフでわかるように、これは入射光を分割します。S と P 偏光の反射率 (および透過率) は、波長が 420 nm と 680 nm の範囲で 45% から 55% になり、非常に広い帯幅です。

3つの物質が使用されます: L (1.35), M (1.9), H (2.35)。 薄い1-レイヤーのデザインで始め、TFCalc のニードル/トンネル法が、複雑さを増す一連のデザインを作成します。これは 97 レイヤーから成るきわめて難しいデザインです。

  • 次にデザインを示します。ここにおける最初のレイヤーは2番目のガラスに最も近いもので、厚さの単位は nm です:
    H      23.08
    L      45.76
    M      60.64
    H      17.81
    L      39.04
    H      25.02
    M      73.64
    H      12.65
    L      16.00
    H      37.34
    M      73.42
    H      54.11
    M      70.54
    H      52.27
    M      70.68
    H      36.88
    L      57.77
    M      66.46
    L      53.10
    H      40.07
    M      74.46
    H      55.48
    M      73.49
    H      39.43
    L      25.81
    H       6.69
    M      71.86
    H      41.79
    M      16.56
    L       6.29
    H      46.20
    M      64.65
    H      14.75
    L      19.54
    H      29.31
    M      73.13
    H      58.23
    M      81.05
    H      31.51
    L      33.30
    H      20.84
    M      87.30
    H      17.08
    L      10.55
    H      47.58
    M      89.22
    H      50.65
    L      43.72
    M      71.18
    L      57.69
    H      45.85
    M      81.51
    H      52.09
    L      21.26
    H       9.86
    M      98.50
    H      19.81
    L      33.57
    H      35.44
    M      87.13
    H      57.45
    L      33.96
    M     103.64
    L      28.17
    H      53.02
    L      38.64
    M      87.61
    L      33.93
    H      50.20
    L      33.48
    M      90.45
    L      33.73
    H      54.17
    L      31.39
    M      93.36
    L      38.94
    H      54.81
    L      18.84
    M      92.27
    H      14.65
    L      40.94
    H      53.03
    L      15.54
    M     115.66
    L      40.12
    H      38.40
    L      34.52
    M     123.00
    L      25.44
    H      55.94
    L      40.76
    M      85.88
    L      72.40
    H      38.66
    L      58.32
    H      12.48
    M      33.23
