NIDAQ Tools MX
※製品はダウンロード/英語版です。

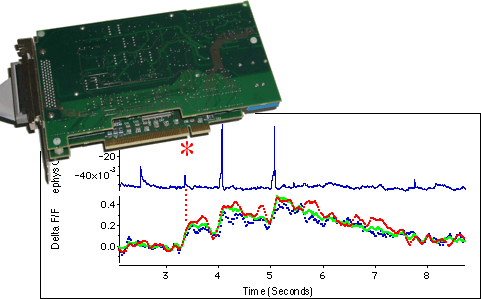

NIDAQ Tools MX は、IGOR Pro にダイレクトにデータを収集させるための機能を追加するパッケージです。NIDAQ Tools は、National Instruments 社製のボードの多くをサポートしています。NI 社製の最新DAQ ドライバ NI-DAQmx に対応し、最新のハードウェアにも対応しました。標準インターフェースが直感的で使いやすく改良され、IGOR Pro からハードウェアをコントロールする関数も刷新されました。

※製品は英語版となります。
NIDAQ Tools MX 概要

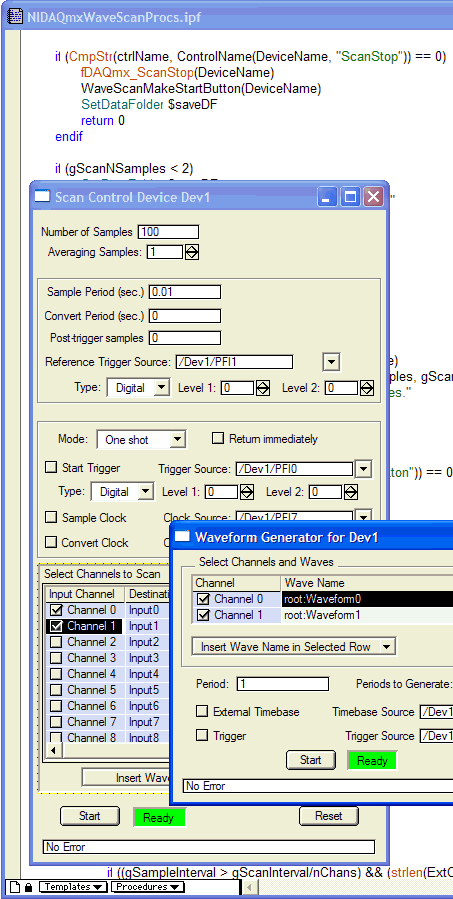

NIDAQ Tools MX パッケージは、IGOR Pro のデータアクイジションをサポートします。NIDAQ Tools MX には、ポイント アンド クリックで、基本的なデータアクイジション関数を操作できるインターフェース「コントロールパネル」が含まれます。このインターフェースを使えば、プログラミングの必要はありません。もちろん、コントロールパネルそのままではなく、プロシージャファイルをカスタマイズすることもできます。
NIDAQ Tools MX は、IGOR Pro の組み込み言語を拡張し、データアクイジションとハードウェアコントロール機能が可能となるので、より複雑で、カスタマイズされたデータアクイジションのためのアプリケーションを作ることができます。DAQ システムのユーザインターフェースは、IGOR Pro のコントロールパネルを使って作ることができるでしょう。
- NIDAQ Tools MX を利用すれば、以下の機能を IGOR Pro で実現できます。
- アナログ入力の読み取り
- アナログ入力を IGOR Pro のデータ配列 (メモリ中) にスキャン
- アナログ入力をハードディスクにスキャンし、必要な箇所だけ IGOR Pro で利用
- アナログ出力電圧の設定
- IGOR Pro のデータ配列から任意のウェーブフォームを生成
- スタティック I/O、タイミング調整 I/O、ハンドシェーク I/O を含むハードウェアに依存するデジタル入出力(I/O)のサポート
- 連続パルス、ワンショットパルスの生成や、周期測定、周波数測定のためのカウンタタイマーの制御
- 複数の DAQ デバイスの同時制御
- 動作環境:
- デモ版:
- フル機能・1ヶ月間有効なデモ版はこちらからどうぞ。(NIDAQ Tools MX のデモ版は、製品版 IGOR Pro および デモ版 IGOR Pro で動作します。また、デモ版の IGOR Pro はファイルの保存およびエクスポートが制限されています。)
- 対応ハードウェア:
- NIDAQ Tools MX は、NI-DAQmx ドライバがサポートする、ほとんどの多機能 DAQ デバイスをサポートします。PCI E- シリーズ、M-シリーズ、S-シリーズ、USB モジュラーデバイスおよびラップトップコンピュータで使用する各種デバイスなどが含まれます。PCI- 1200 シリーズや DAQCard 500 シリーズなど、いくつかの古いデバイスはサポートされません。詳細は こちら をご覧下さい。
NIDAQ Tools MX 動作環境
NIDAQ Tools MX を動作させるには、「IGOR Pro」と「NI-DAQmx ドライバ」とが動作する環境が必要です。
- OS
- Windows XP 以降
- ※Mac OS 対応について
現行の NIDAQ Tools MX は Mac OS をサポートしていませんが、Mac OS のバージョンによってはレガシーバージョンをご利用いただけます。Mac 版レガシーバージョンにつきましては、弊社営業部 (soft.sales@hulinks.co.jp) までお問い合わせください。
- National Instruments DAQ ドライバ
製品につきましては弊社営業部 (soft.sales@hulinks.co.jp) までお問い合わせください。
