CrystalMaker 11.7 MOF オートメーション機能

CrystalMaker 11.7 で追加された MOF 自動化機能(MOF Automation) についてご紹介いたします。

MOF とは

MOF(Metal-Organic Framework:金属有機構造体) は、金属イオン(ノード)と有機配位子(リンカー)が連結してできた、内部に規則的な空孔(細孔)を持つ多孔性の結晶性材料です。ガス貯蔵・分離、触媒、センサーなどへの応用で注目されており、空孔のサイズや形状の可視化が構造理解の鍵になります。

CrystalMaker の MOF 自動化機能は、こうした MOF・ZIF(Zeolitic Imidazolate Framework)などの開放骨格構造の可視化を自動化する機能です。

機能の概要

アクセス方法

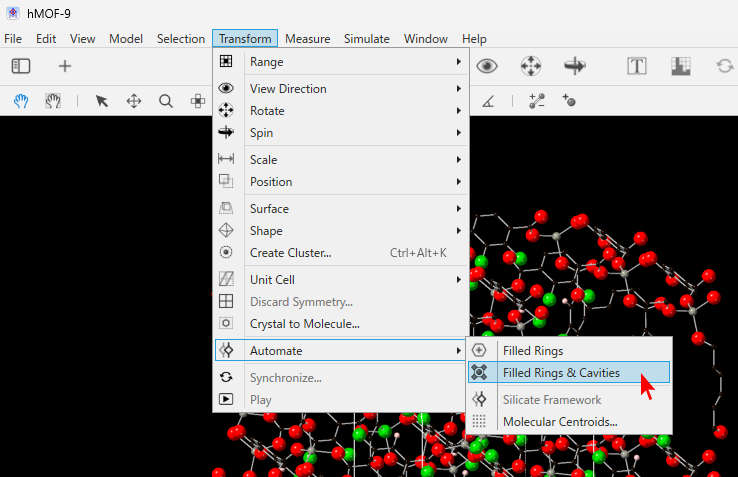

Transform > Automate サブメニューから利用します。このサブメニューは、従来からの Silicate Framework(ケイ酸塩骨格)や Molecular Centroids(分子重心)コマンドの新たな置き場所となり、あわせて今回2つの新コマンドが追加されました。

2つのコマンド

コマンド内容
Filled Rings(充填リング)有機環(リング)の重心(centroid)を検出し、カスタムの多面体表示へ自動的に切り替えます。
Filled Rings & Cavities(充填リング&空孔)上記に加え、半透明の空間充填球(Space-Filling Sphere)をモデルに追加し、空孔の位置と大きさを示します。

自動化される処理

これらのコマンドは、従来は手作業で何ステップも要した煩雑な操作を自動で行います。具体的には:

  • 本来の原子をすべて ball-and-stick(ボール&スティック)スタイルで表示
  • 環の重心原子を空白の原子スタイルかつ半透明の多面体(平面)として表示
  • 重心サイトを、赤→青へと昇順の色相で順番に色付け
  • 環の重心原子に出入りする結合(ボンド)を非表示

空孔の可視化

Filled Rings & Cavities コマンドは、Michael O’Keeffe 氏らが旧バージョンの CrystalMaker を用いて広めた、古典的な「半透明の黄色い球」モデルを生成します。これにより、開放骨格材料における空孔のサイズを直接観察できます。

操作例:MOF 構造をダウンロードして可視化する

実際の MOF 構造データ(CIF ファイル)を入手し、CrystalMaker で可視化したうえで、新機能の自動化コマンドを適用する流れです。

ステップ 1:MOF 構造データ(CIF)を入手する

公開の MOF データベース MOFX-DB(Northwestern University) から CIF ファイルをダウンロードします。

  • サイト:https://mof.tech.northwestern.edu/
  • MOFX-DB は、構造指標(空隙率 void fraction、表面積、細孔径)やガス吸着等温線(N₂・CO₂・CH₄ など)、構成元素、出典データベース(CoREMOF・CSD・IZA など)でMOF を検索・絞り込みできます。
  • 目的の MOF を選び、ダウンロード機能で CIF ファイル(必要に応じて等温線データも)を取得します。
    • ※ 多数まとめてのダウンロードは時間がかかる旨の注意書きがあります。まずは1構造で試すのがおすすめです。

可視化に向く代表的な多孔性 MOF(例): HKUST-1(Cu-BTC)、ZIF-8、MOF-5(IRMOF-1)など。大きな空孔(ケージ)を持つため、空孔可視化の効果が分かりやすい構造です。

ステップ 2:CrystalMaker で開く

  1. CrystalMaker を起動。
  2. File > Open からダウンロードした CIF ファイルを選択して開きます。
    • (形式を明示したい場合は File > Open with Format から CIF を指定)

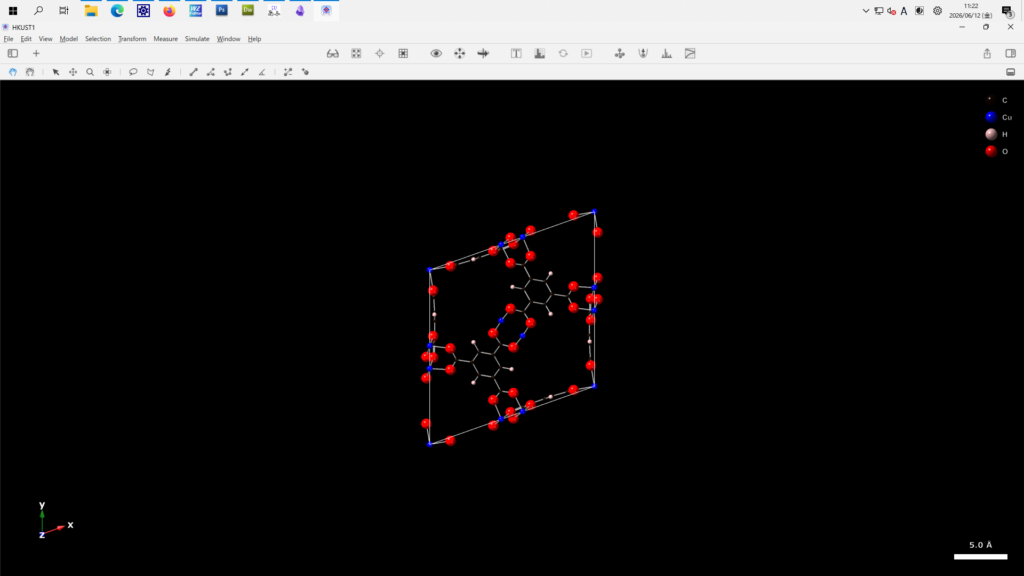

  3. 単位格子内の MOF 構造が表示されます。必要に応じて、格子の範囲(レンジ)を広げて骨格のつながりを確認します。

ステップ 3:新機能(MOF 自動化機能)コマンドを適用する

Transform > Automate サブメニューから、目的に応じて次を実行します。

  1. Filled Rings(充填リング)
    • 有機環の重心を検出し、カスタム多面体表示へ自動切り替え。骨格を単純化して全体像を把握しやすくします。

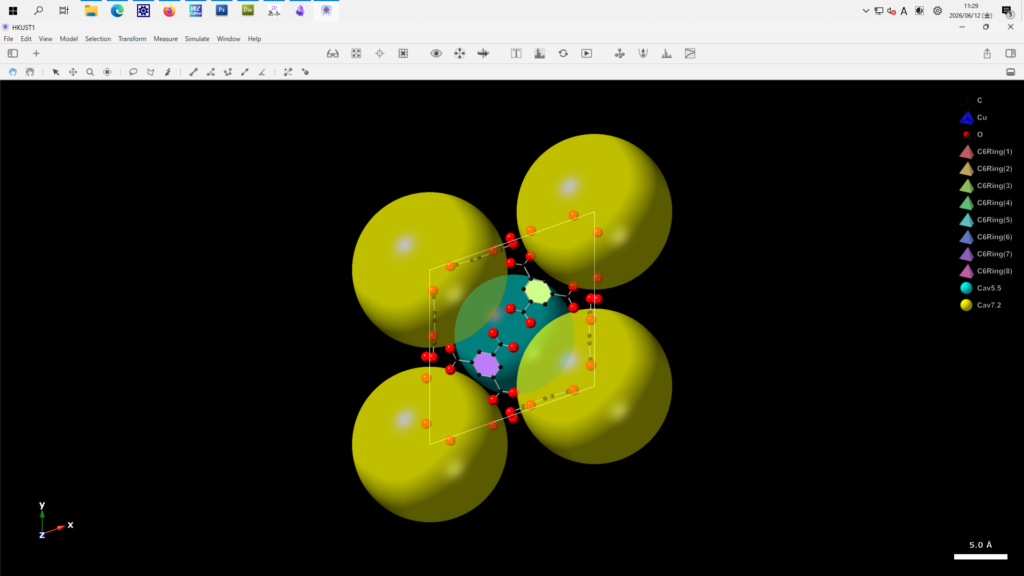

  2. Filled Rings & Cavities(充填リング&空孔)
    • 上記に加えて、半透明の空間充填球(Space-Filling Sphere)を空孔位置に追加。Michael O’Keeffe 流の「半透明の黄色い球」モデルで、空孔のサイズと位置を直接観察できます。

ステップ 4:表示を微調整する(任意)

  • Model インスペクターの Polyhedra グループで、多面体の辺の表示、面の不透明度(シースルー)、凸面/凹面の切り替えなどを調整。
  • 非常に大きなケージを持つ低密度構造(MOF・クラスレート等)では、凹面多面体で内部の曲面を強調すると見やすくなります。

⚠️ 空孔(cavity)が見つからない場合、Filled Rings & Cavities はエラー警告を表示します(11.7.1 での改善)。空孔が検出されない構造では、十分大きなケージを持つ MOF を選び直してください。

範囲を調整し、空孔の表示/非表示を切り替える(例:hMOF-9)

範囲(レンジ)を広げて複数の単位格子を表示し、Model インスペクターで空孔(Cav0/Cav1)の表示・非表示を切り替えると、細孔構造を多角的に把握できます。

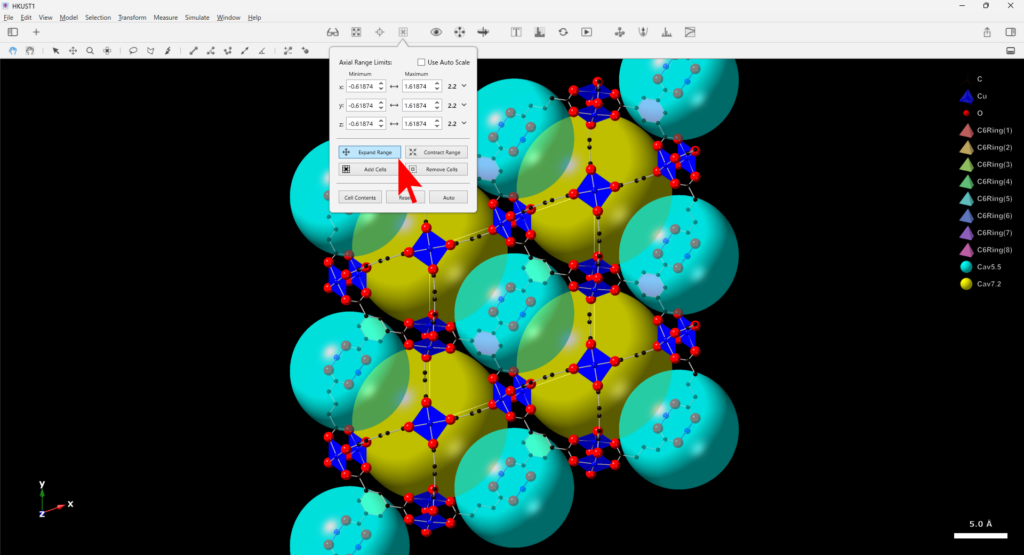

① Set Range(範囲)で表示範囲を広げ、複数の単位格子にわたって空孔球を表示

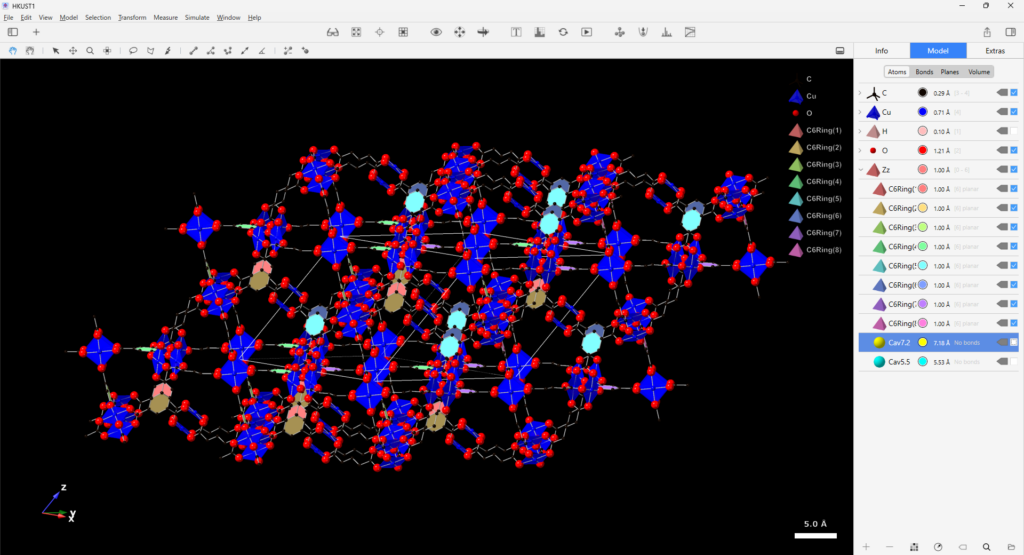

② Model インスペクターで大きな空孔(Cav0)を非表示にした状態

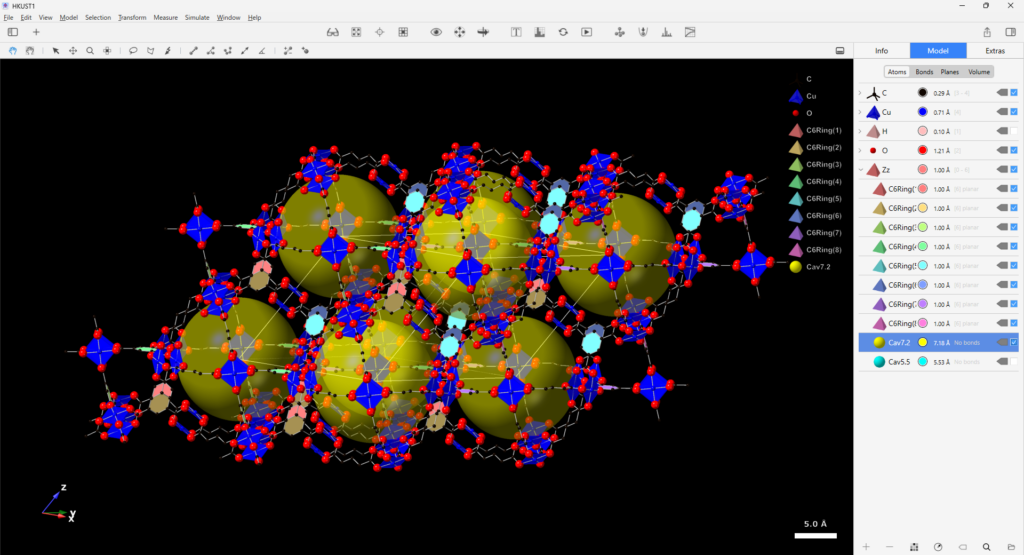

③ Cav0 を再び表示した状態

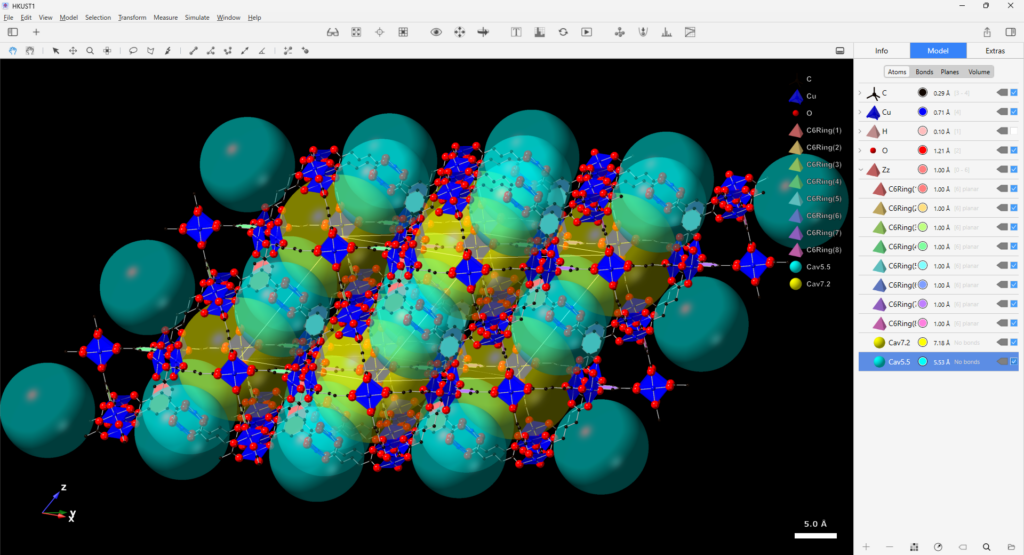

④ Cav0・Cav1 の両方の空孔を表示し、細孔構造の全体像を把握
