Grapher 23 で追加された機能

新しい機能

グループ分けボックスプロットの作成で、カテゴリ用の１列を指定できるようになりました！Excel の vlookup やピボットテーブル処理は不要です。元のデータベースや計測器から取得したデータを直接利用できます。

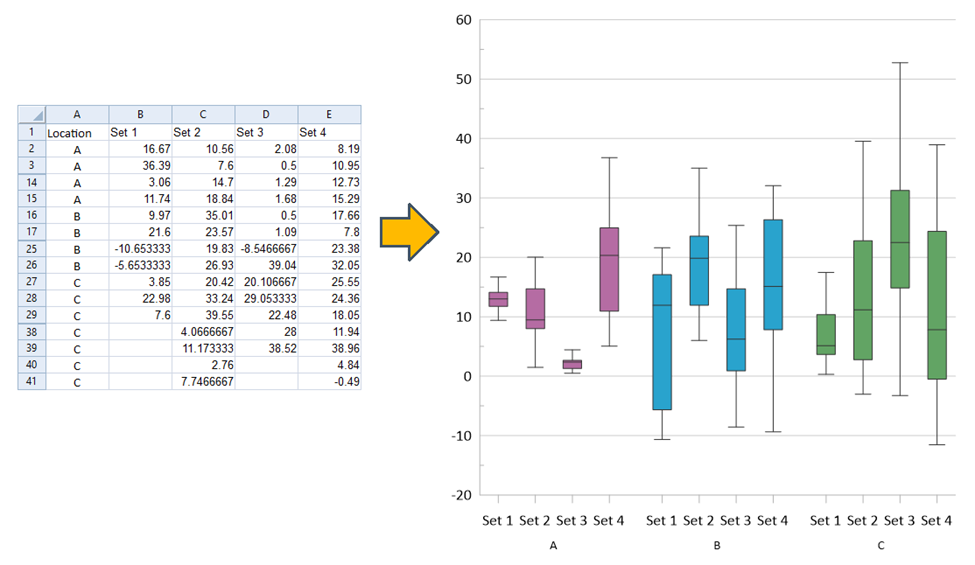

従来のバージョンの Grapher では、グループ分けしたいカテゴリに基づいて、データを個々の列に分ける必要がありました。この例では、変数データ (Set 1, Set 2, Set 3, Set 4) を Location 列のカテゴリ (A, B, C) を使って分類しています。

新しいバージョンでは、オリジナルデータに手を加えることなく、任意の列をカテゴリ変数として指定できるため、データをフォーマットしなおす手間をそれだけ節約できます。

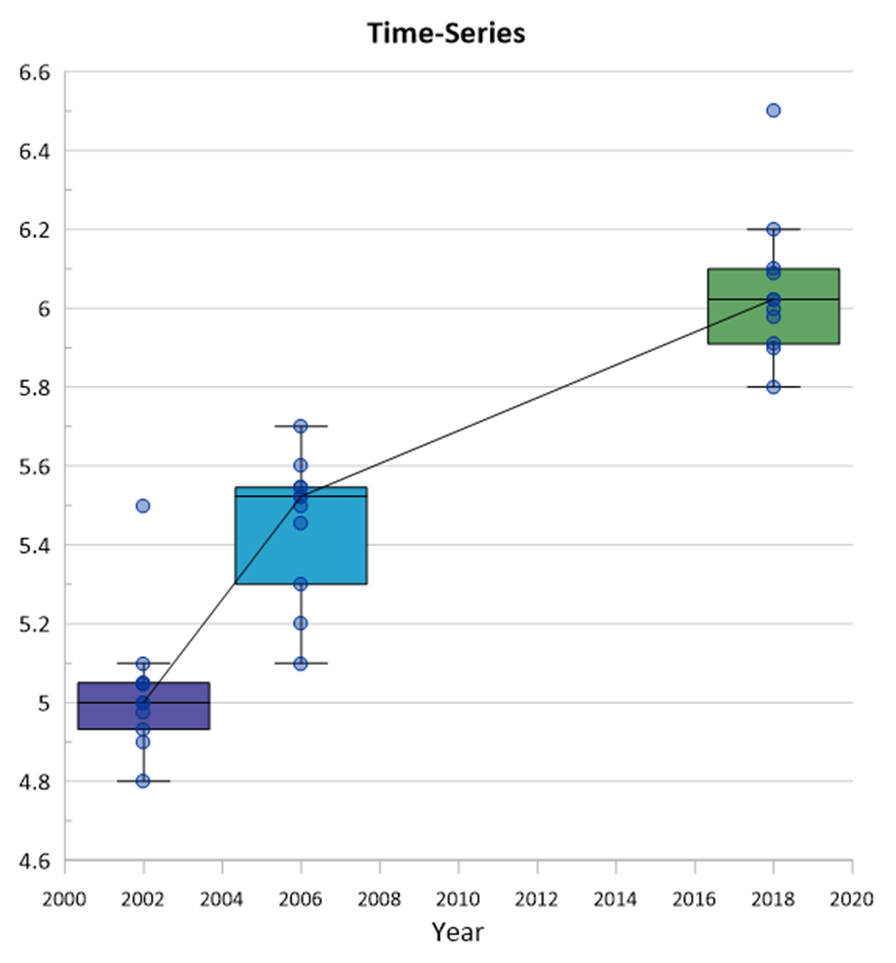

また、グループ分けボックスプロットの軸では、ボックスプロットと他のタイプのプロットを組み合わせることができるようになり、お持ちのデータの内容をより詳しく説明できるようになります。

データをオリジナルの形式のまま入力し、そこに含まれるカテゴリ列に基づいてボックスプロットをグループ分けする作業を Grapher に実行させることができます。この機能で、次のことが可能になります。

具体的には、以下のコマンドが追加・変更されました。

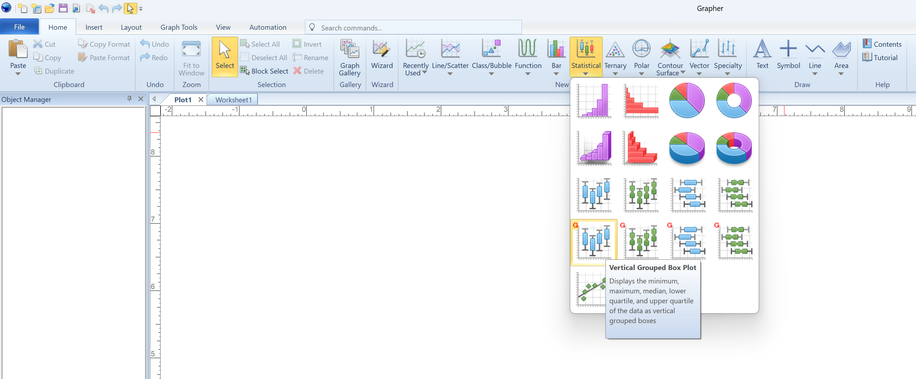

Home | New Graph | Statistical

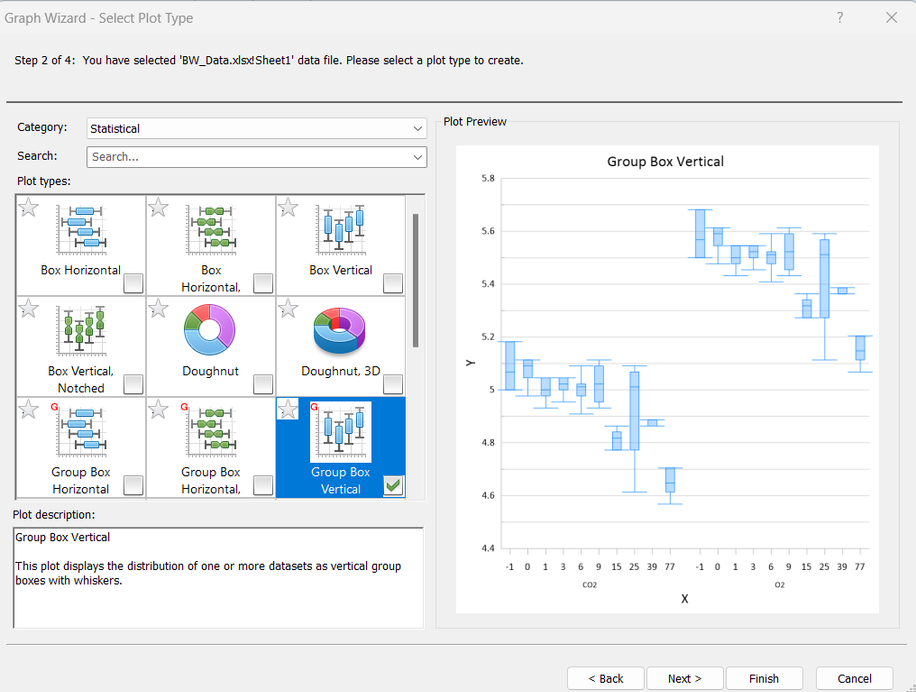

Statistical プロットリボンに新たに４つのボックスプロットアイコンを追加しました。これらは Wizard でも表示され、Automation から呼び出すことも可能です。
- Vertical Grouped Box Plot (垂直グループ分けボックスプロット)
- Horizontal Grouped Box Plot (水平グループ分けボックスプロット)
- Notched Vertical Grouped Box Plot (ノッチ付き垂直グループ分けボックスプロット)
- Notched Horizontal Grouped Box Plot (ノッチ付き水平グループ分けボックスプロット)
Property Manager | Plot | Data
お持ちのデータをボックスプロットに読み込２つの新しいオプションが追加されました。
- Data in groups チェックボックス
- Group by ドロップダウン
Property Manager | Fill | Color method
作成したプロットを色分けする３つの方法
- Color by box (ボックスによる色分け)
- Color by category (カテゴリによる色分け)
- Color by variable (変数による色分け)

この新機能を使うには、数値データとカテゴリデータの列からなるデータファイルを用意するだけです。

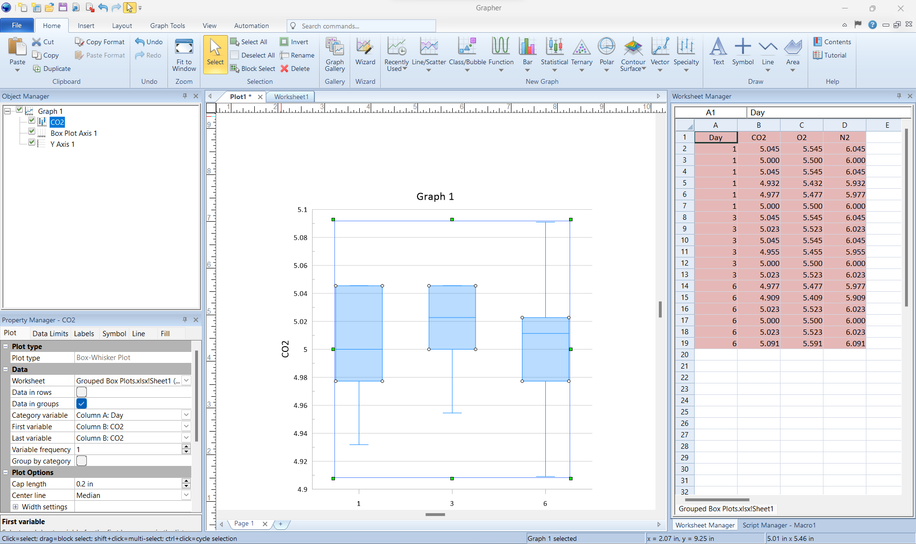

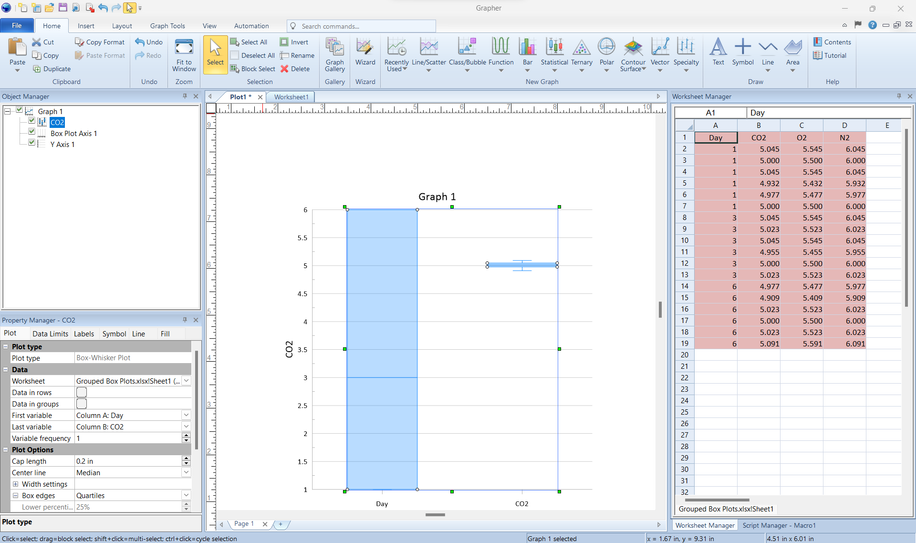

通常のボックスプロットを作成します (New Graph | Statistical | Vertical Box Plot | Grouped Box Plots.xlsx)。

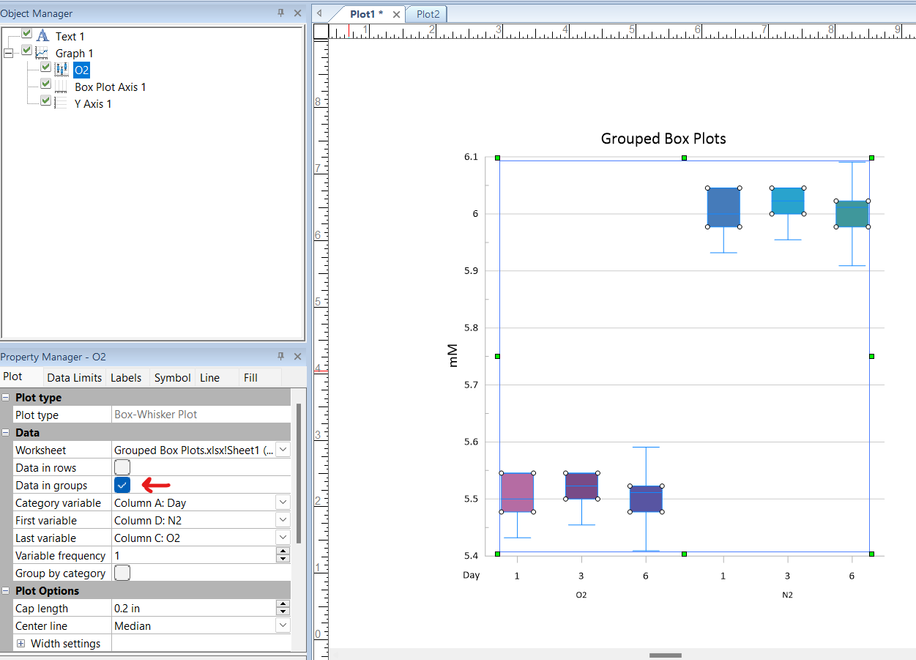

Property Manager | Plot | Data | Data in groups にチェックを入れます。
First variable と Last variable のドロップダウンで数値データの範囲が正しく指定されていることを確認してください。First variable と Last variable が同じ列の場合は、グループ分けされるのはその列のみになります（この例の場合は B 列になります）。

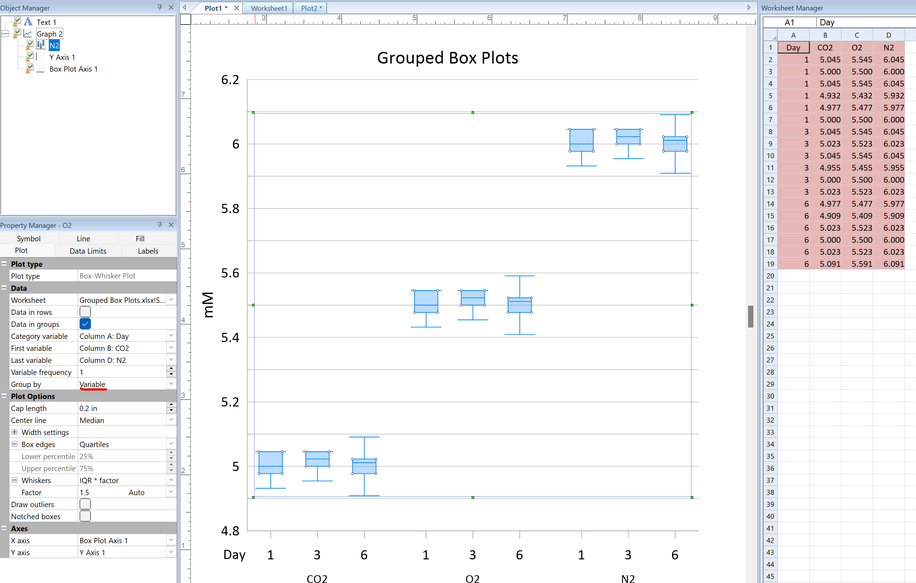

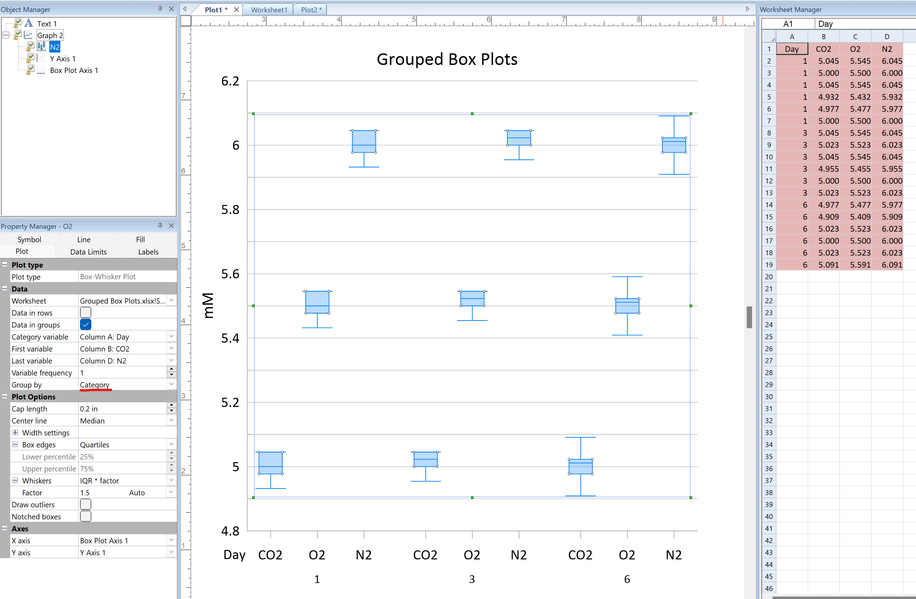

Property Manager | Plot | Data | Group by でグループ分けの手法を variable から category に変更します。

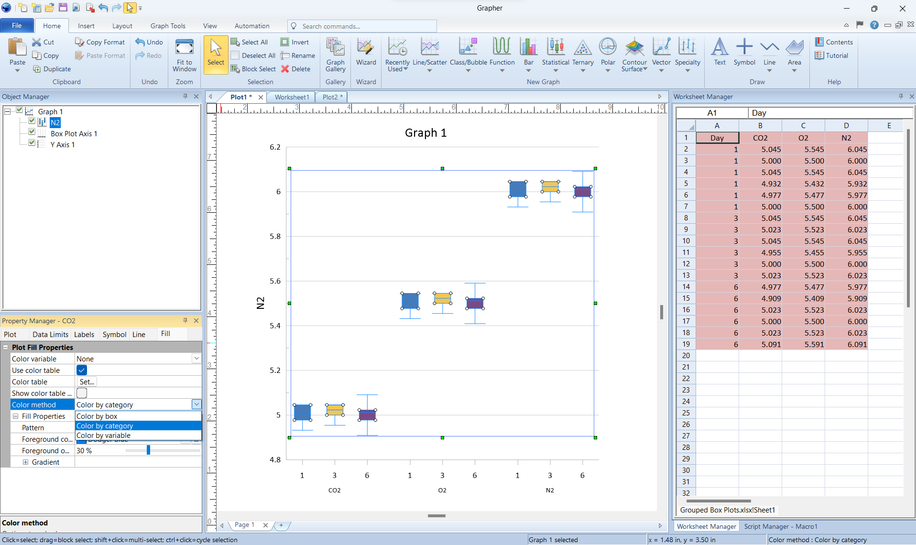

最後に、Property Manager | Fill | Color method を使って、Grapher に従来から装備されているカラーフィルのカスタマイズを使ってグラフに息を吹き込みます。
