■ Utilities
Utilities には、GoogleEarth マップ作成用の単純な XY データ、ポイントマップおよびコンターマップ生成用の XYZ データ、ステレオネットプロットのストライクおよびディップデータ、パイパーダイアグラムの水化学イオンリストなど、さまざまなデータ入力用のデータシートがあります。
データシートから読み取り可能なメニューには、RockWorks Datasheet、ModOps、Utilities、Graphics があります。これらのメニューは Basic / Standard / Advanced 共通です。
● マップ
- ポイントマップ
|

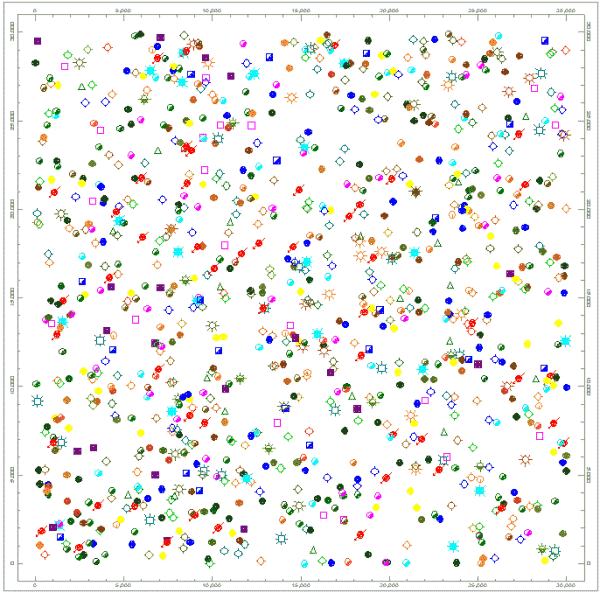

シンプルなポイントマップ
- 測点ごとまたは坑井ごとに異なる記号や色を利用可能
- 記号はカスタマイズ可能
- ラベルは自動的に配置され、重なりを防止
|
|

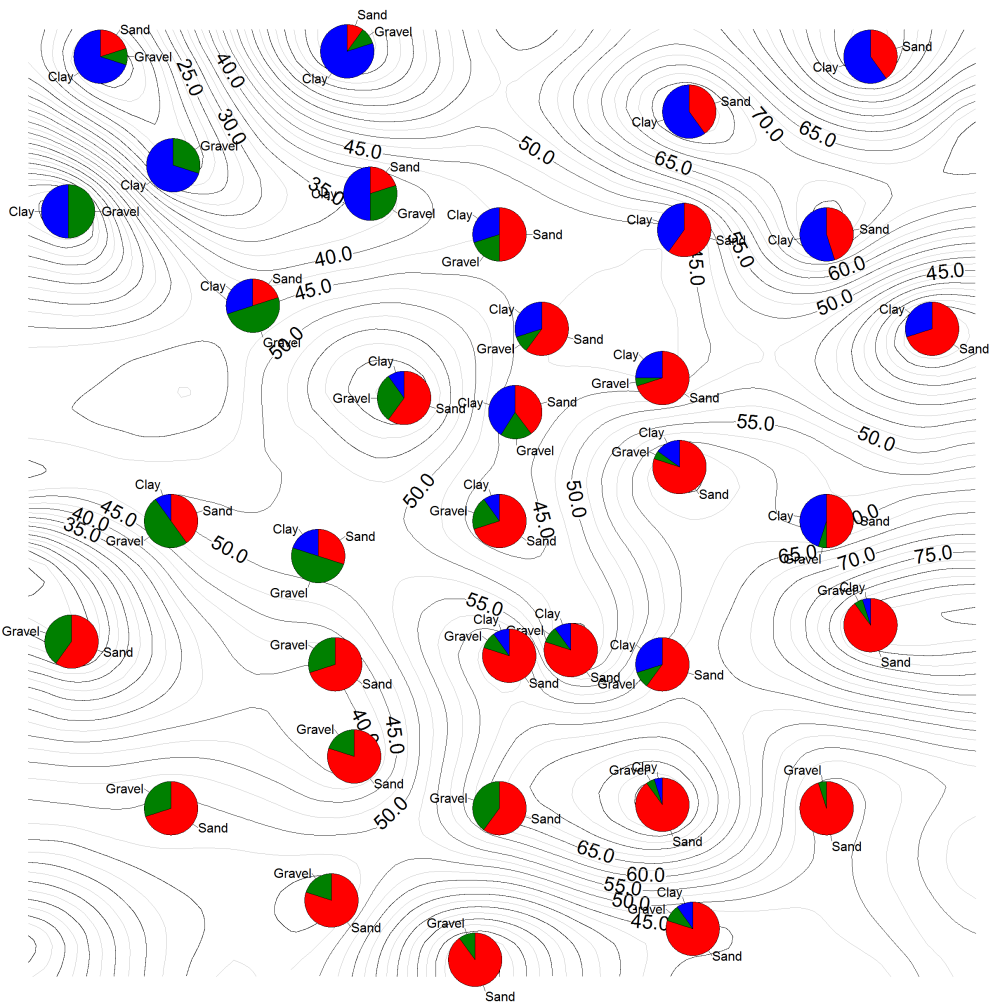

円グラフ、棒グラフ、スターバーストマップ
- 複数の濃度を小さな円グラフ、棒グラフ、またはスターバーストとしてマップに表示
- 多数のサイトの複数の汚染レベルを視覚的に比較
- プロットできる変数は無制限
|
|

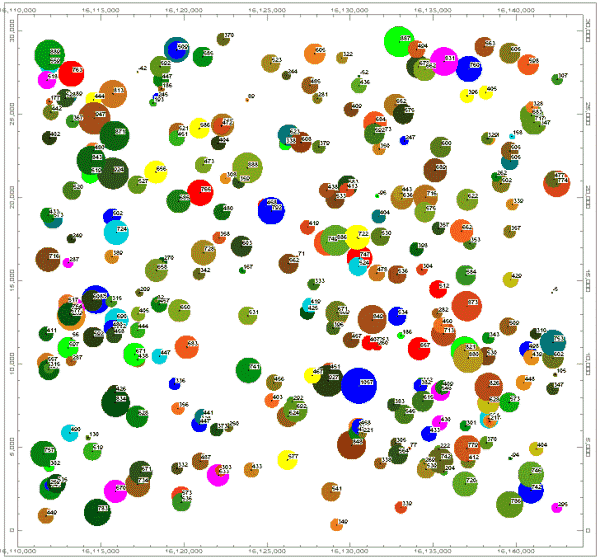

バブルマップ
- 円の直径はサンプルサイトの測定値に基づいて指定可能
- 円の色はカスタムカラーを指定可能
- 単一または複数のラベルが表示
|
|
坑井位置マップ
- カスタマイズされたマップシンボルを使用して坑井の場所を表示
- さまざまなラベルオプションが使用可能
- 地表の等高線を表示可能
|
|
3D ポイントマップ
- ポイントを球体または立方体で表示
- 3D シンボルごとにサイズを指定
- 3D シンボルごとに色を指定
|
- 等高線図
|
簡単な等高線図
- 三角区分ベースで等高線を描画
- エッジのマッピングを補間、またはコントロールポイントに制限
- 三角形ネットワークオーバーレイが可能
|
|
線による等高線図
- グリッドベースの等高線
- 線のスタイルとカラーを調整
- ラベル間隔をカスタマイズ
- 他のマップタイプのオーバーレイが可能
|
|
カラー等高線図
- グリッドベースの等高線
- 色はカラースキームから選択または独自で作成可能
- 他のマップタイプのオーバーレイが可能
|
|
グリッドセルマップ
- グリッド値をマップオーバーレイとして表示
- ラベル/境界線を色分け
|
|
フローマップ
- グリッドベースのサーフェスのフロー図を作成
- 勾配に基づいたフィルター
- 他のマップタイプのオーバーレイが可能
|
- 土地区画マップ
|
Range-Township-Section マップ
- RockWorks Help | Download から RockWare Landbase を無料ダウンロード
- プロジェクトの寸法、経度/緯度座標、Range / Township ナンバーを使用してセクションマップを作成
- 豊富なラベルオプション、ラインスタイル、カラー
|
|
リースマップ
- Range-Township-Section-quarter/quarter やロットフォーマットを使用してリース物件をプロット
- カラー、パターンを調整
- 他のマップタイプのオーバーレイが可能
|
|
債権マップ
- 土地請求ブロックをポリゴンごとに色やパターンで表示
- 他のマップタイプのオーバーレイが可能
|
- 画像マップ
|
背景画像
- プロジェクトマップの背景レイヤーとして画像を表示
- world file、プロジェクトディメンションを使用、またはインタラクティブなジオリファレンス
|
|
補正画像
- 画像補正ツールを使用して、画像を地理参照、回転、クリップ
- 2D（平面）または 3D で画像を表示
|
|
ドレープ画像
|
|
フロート画像
- 高度を指定して、各画像を 3D でフロート
- 複数の画像を積み重ね
|
- 地質マップ
|
岩相プランマップ
- 岩相ブロックモデルから水平面を抽出
- 色、パターン、岩相の凡例を表示
- 他のマップレイヤーを追加
|
|
岩相サーフェスマップ
- 地形、帯水層、層序サーフェスに沿って岩相材料を抽出
- 色、パターン、岩相の凡例を表示
- 他のマップレイヤーを追加
3D で表面をドレープ
|
|
層序プランマップ
- 層序ブロックモデルから水平面を抽出
- 色、パターン、層序の凡例を表示
- 他のマップレイヤーを追加
|
|
層序サーフェスマップ
- 地形、帯水層サーフェスに沿って層序材料を抽出
- 色、パターン、層序の凡例を表示
- 他のマップレイヤーを追加
3D で表面をドレープ
|
- 特殊グラフ
|
ログマップ
- 平面のマップ中にミニログを表示
- 2D Striplog Designer を使用して、ログ列を定義
- 指定された標高範囲内でログをクリップ
- 他のマップレイヤーをオーバーレイ
|
|
ローズダイアグラムマップ
- サンプルサイトまたは坑井位置に、プロジェクトの断裂をローズダイアグラムとして表示
- 完全または半分のローズダイアグラム
- 花びらで算出またはパーセントを表現
- モノクロまたはカラーで表示
|
|
走行傾斜マップ
- ディスクを 3D 、シンボルを 2D マップで表示
- 色は固定または可変
- 他のマップレイヤーを追加
|
|
ステレオネットマップ
- マップにミニステレオネットをプロット
- シンボル、ラベルを大円でプロット
- 密度等高線の選択可能
|
- 水地球化学ダイアグラム
|

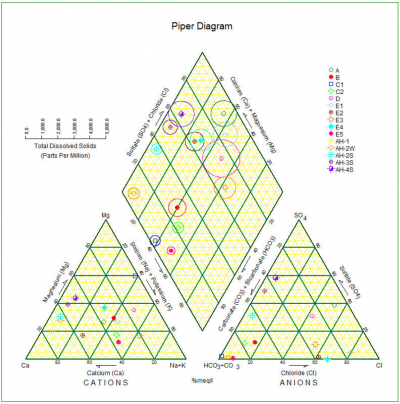

パイパー (Peper) ダイアグラム
パイパーダイアグラムは、複数サンプルのイオン濃度を描画します。 総溶解固形（Total dissoved Solids）の円とスケールバー、サンプルごとの均一またはカスタムの記号、サンプルの凡例が使用できます。
|
|

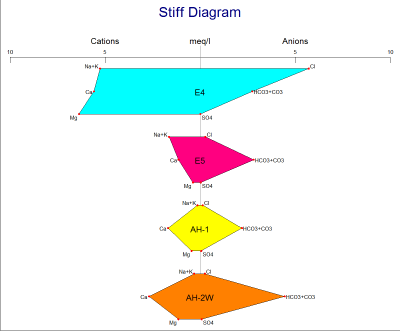

シュティフ (Stiff) ダイアグラム
シュティフダイアグラムは、複数サンプルの相対イオン濃度を描画します。 1 つのダイアグラムに多数のポリゴンを含めます。 サンプル番号でポリゴンにラベルを付け、ポリゴンの塗りつぶしオプションと色を定義します。
|
|
シュティフダイアグラムマップ
- マップ上に複数サンプルの相対イオン濃度を表示
- 豊富な縮尺オプション
- ラベルと軸のオプション
- 水化学の変異をあらわすのに最適
|
|

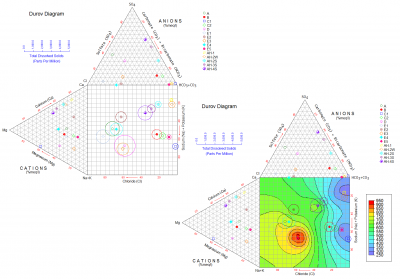

ドゥーロフ (Durov) ダイアグラム
ドゥーロフダイアグラムとして水理化学データをプロットします。TDS カラー等高線図の点密度を選択できます。
|
|
その他の水理化学ツール

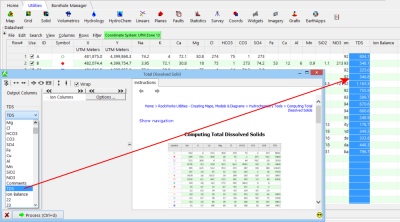

- TDS (総溶解固形分) 計算
- イオンバランス計算
|
|

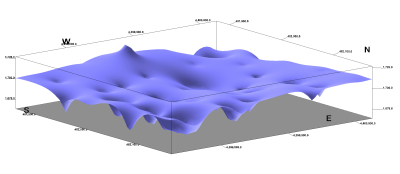

坑井水位降下 (Well drawdown)
- 単一坑井の水位降下をタイス式で計算し、レポートまたはダイアグラムで表示
- データシートにリストされた複数の揚水または注入坑井の水位降下を（タイス式で）計算し、2D/3D 電位差測定サーフェスマップを表示
|
|

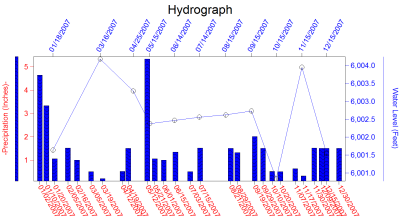

水位図 (Hydrographs)
帯水層の水位と降水量を経時的に表示し、浸透率を示します。
|
|

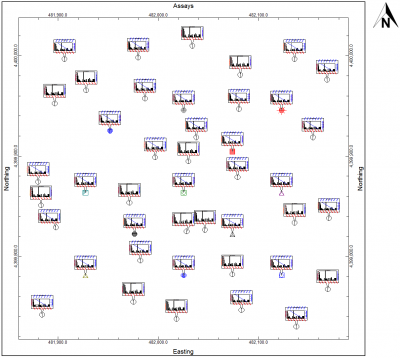

水位図マップ
坑井位置に水位図を表示します。
|
- ローズダイアグラムとリニエーション（線構造）プログラム
|

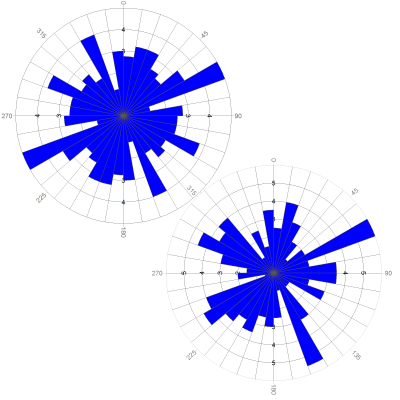

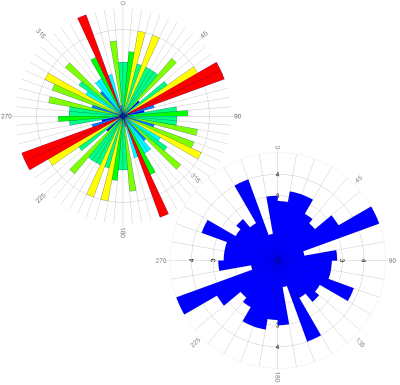

ローズダイアグラム
- 指定した方向の直線の数を表示
- 完全円または半円（北 180 度）のローズダイアグラムを作成
- 方位データまたは線分終点データからローズダイアグラムを作成
- カスタムの花弁サイズを指定
- 固定カラーまたは可変カラー
|
|
単一または複数方向データ分布をもつローズダイアグラム
- データ（例：古流向＆断裂）を回転、（長さや方向によって）フィルタ掛け
- 統計的凡例、平均射線およびエラーを追加。タイトル、関連射線および円を変更
|
|

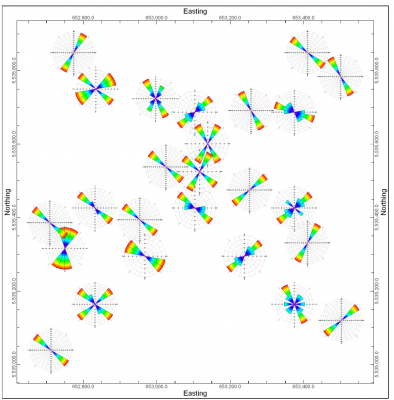

ローズダイアグラムマップ
サンプルの位置に線形要素をプロットします。
|
|

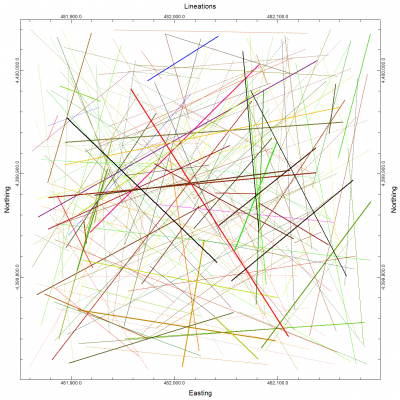

リニエーションマップ
- 終点座標をもとにマップ上に線要素をプロット
- 線の色やラインスタイルを設定し、異なる線（例：断層鏡肌と水晶脈など）を区別
|
|

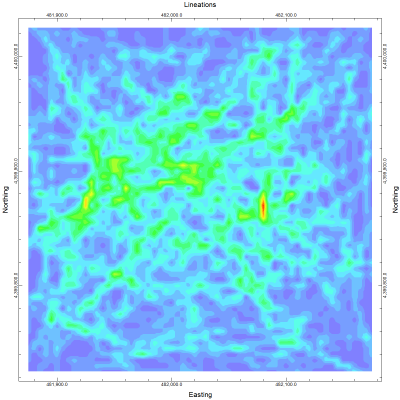

リニエーショングリッド
線の度数、長さ、交点、それらを重み付きで統合した 2D および 3D の等高線図を作成できます。
|
- ステレオネット
|

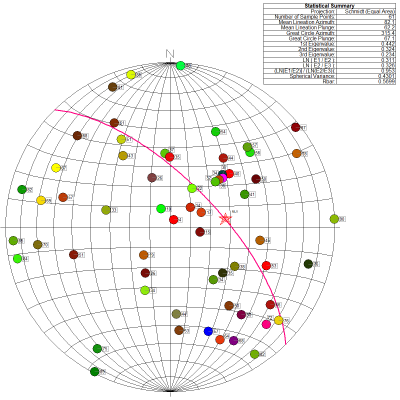

ステレオネットデータ
- 走行傾斜（または傾斜方向、傾斜角度）データから作成
- 線形、平面、レーキ要素をプロット
- 平面データを平面に垂直な大円または極としてプロット
|
|

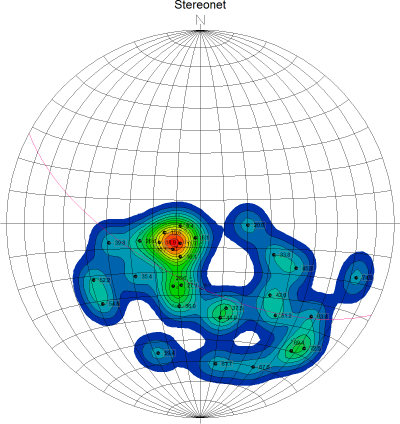

ステレオネットオプション
- サンプルまたはサンプル群に固有のシンボルを表示
- 等高線付ステレオネットで、シンプルなステップ関数または球状ガウス技術によって計算された点密度を描画
|
|

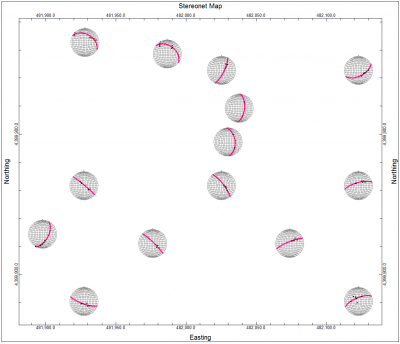

ステレオネットマップ
坑井位置ごとにダウンホール構造の詳細を表示します。
|
- 三角図と統計ツール
|

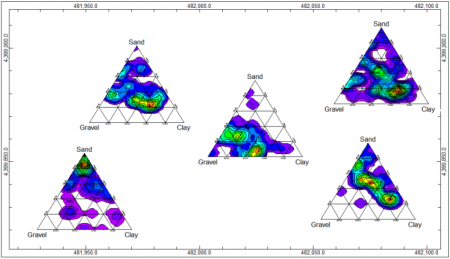

RockWorks を使って、三角図、散布図、ヒストグラム、篩（ふるい）ダイアグラム (Sieve)、統計レポートを作成できます。
|
- ボリューメトリクスツール
|

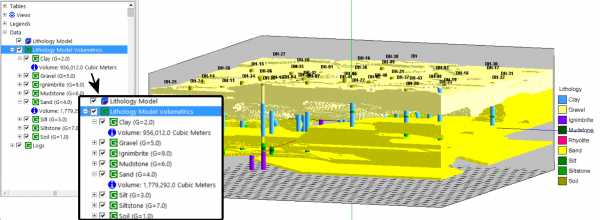

岩相モデル
- 岩相タイプごとの体積を 3D ウィンドウに表示
- ユーザー指定の間隔で岩相タイプごとの体積の詳細なレポートを作成。物質の割合、ノード数、質量をレポートにリスト化
|
|

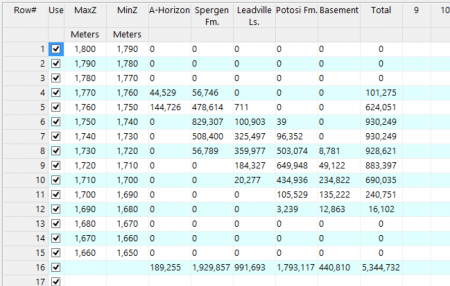

地層モデル
- 構造ごとの体積を 3D ビューアーに表示
- ユーザー指定の間隔で地層ごとの体積の詳細なレポートを作成できます。物質の割合、ノード数、質量をレポートにリスト化
|
|

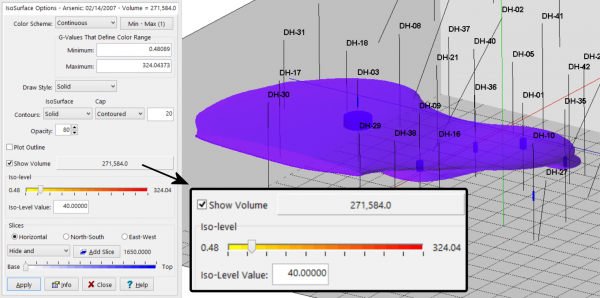

定量モデル
- 定量的等値面（地球物理学、地球化学、地質工学）の体積を RockPlot3D ウィンドウに表示
- 等値面フィルタの変更と同時に、計算結果も更新
|
|

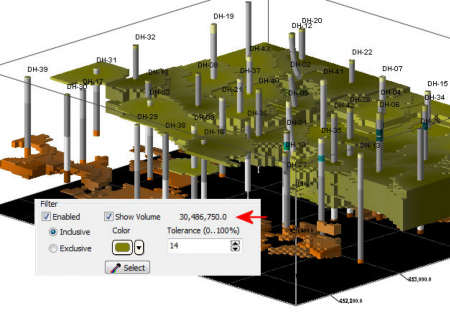

カラーモデル
- ボクセルモデルの体積を RockPlot3D ウィンドウに表示
- カラー/許容範囲フィルターの変更と同時に、計算結果も更新
|
|
サーフェスをもとにしたボリューメトリクス
RockWorks Utilities のツールを使用して作成可能なレポート：
- グリッド統計レポート。体積を含む等層厚線グリッドに使用
- スプレッドシートの X、Y および層厚データにもとづいて貯蔵量を計算
- 層厚、境界ポリゴン、データポイント間の距離にもとづいてグリッドベースの体積レポートを出力
|
|
高度なボリューメトリクスツール
- RockPlot3D ビューアーに、モデルのフィルタリングと体積計算用ツールを装備

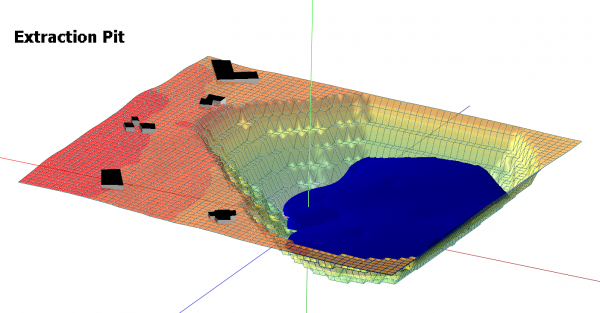

- 掘削および表土モデリング
- フローティングコーンアルゴリズムを使用した、境界ポリゴン、傾斜とベンチの設定、最大掘削深度と剥土比に基づくピットの生成と最適化
|
- ジオステアリング (geosteering) プログラム
|
ダウンホール調査、ガンマ抵抗、ガスデータから 2D/3D ジオステアリング図を作成します。 XYZ ポイントから最適なウェルパスを計算します。
|

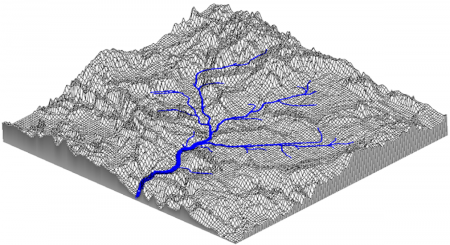

- グリッドモデルツール
|
RockWorks グリッドモデル（.RwGrd ファイル）の統計、フィルター、編集、インポート、方向分析などが可能です。
|

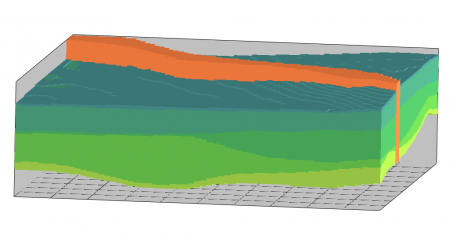

- ソリッドモデルツール
|
RockWorks ソリッドモデル（.RwMod ファイル）の統計、数学演算、フィルター、編集、インポートなどが可能です。
|
- その他の地質学ツール
|

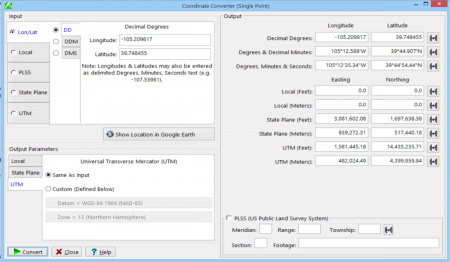

座標変換、単位変換、地質年代区分、周期表など
|
EarthApps
- RockPlot2D から Google Earth にエクスポート
|

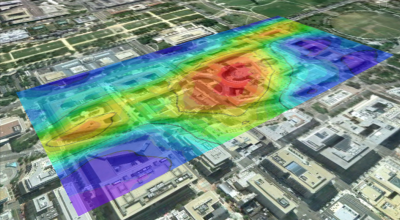

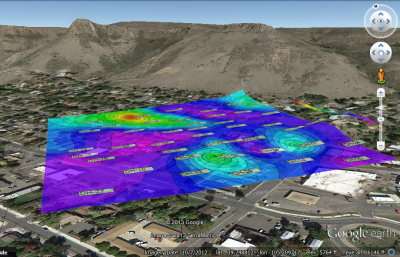

RockPlot2D マップ
RockWorks で生成した 2D マップ（等高線、ポイントなど）を Google Earth に保存します。 透明度を調整して、マップの下の要素を表示できます。
|
|

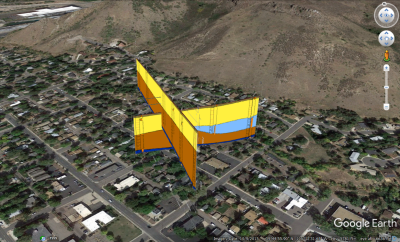

RockPlot2D プロファイル
RockWorks で生成した 2D プロファイル（層序、岩質、等高線パネルなど）を Google Earth に表示し、セクションのエンドポイントを使用して地理参照します。
|
|

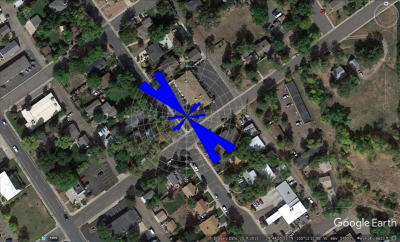

RockPlot2D ダイアグラム
RockWorks で生成した 2D グラフとチャートを地理参照して Google Earth に表示します。
|

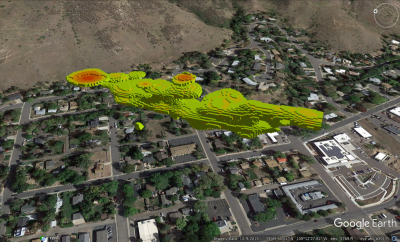

- RockPlot3D から Google Earth にエクスポート
|

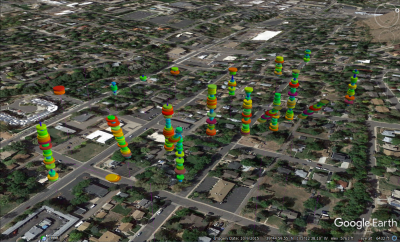

RockWorks 3D ログ
垂直配置、垂直誇張、照明を調整できます。
|
|

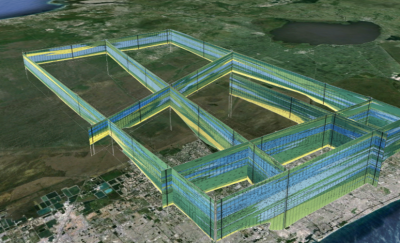

RockWorks 3D フェンスダイアグラム
垂直配置、垂直誇張、照明を調整できます。
|
|
RockWorks 3D ブロックモデル
垂直配置、垂直誇張、照明を調整できます。
|
- RockWorks EarthApps メニューから Google Earth KML/KMZ ファイルを生成
|

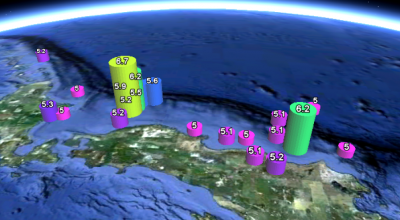

EarthApps ポイントマップ
Google™Earth のポイントで、アイコンシンボル、円、円錐、円柱、走行傾斜シンボルで X/Y 位置を描画します。
|
|

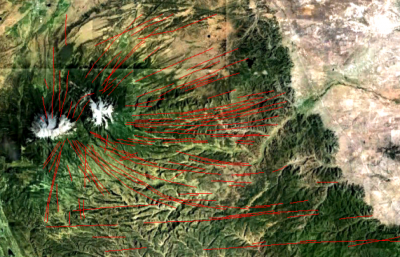

EarthApps ラインマップ
ライン座標とポリライン座標を読み取り、Google Earth 上に単純なライン、チューブ、パイプライン、放物線として表示します。
|
|

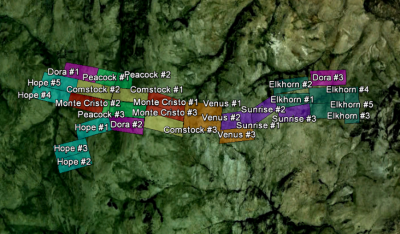

EarthApps ポリゴンマップ
頂点座標の単一のリストから単一のポリゴンマップを作成、またはポリゴン座標の複数のリストから複数のポリゴンマップを作成します。
|
|
EarthApps イメージマップ
ラスター画像（ドレープ画像、フローティング画像、垂直画像、画像の凡例）を使用して、Google Earth ディスプレイを作成します。
|
|

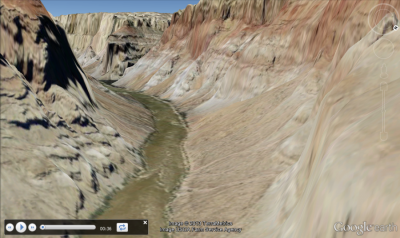

EarthApps フライオーバー
RockWorks データシートまたはクリップボードから XY 位置を読み取り、Google Earth でフライオーバーツアーを作成します。
|
|

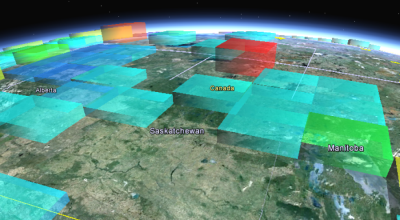

EarthApps セルマップ
サンプルを表すグリッドを作成し、セルを色分けバーまたは押し出しバーとして表示します。
|
|

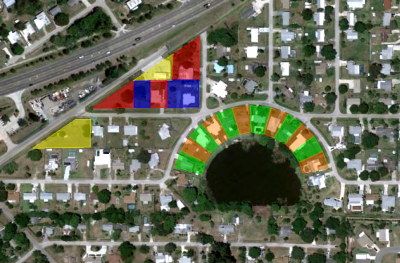

EarthApps サーベイマップ
測量測定値を読み取り、Google Earth でポイントまたはポリゴンをプロットします。
|
|

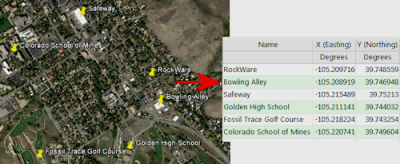

EarthApps 抽出ツール
Google Earth にコピーまたは保存された位置データを読み取り、EarthApps データシートに座標をリストします。 これによって、Google Earth で描画された形状から座標を簡単に取得できます。
|
