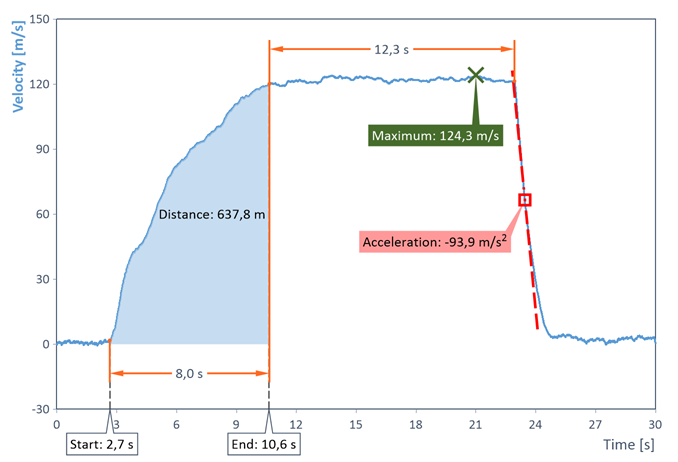

最先端のインタラクティブなデータ解析
- カーソルを成形し、カーソルに座標を直接表示します。
- 補助カーソルを使用して、サイドバンド、スロープ、周波数/次数の測定ができます。（オプション）
- 20 種類以上のカーソルマーカーテンプレートから選択して、データのマーキングやカーブのディメンジョンに使用できます。
- マルチマーカーを使って、複数のカーブの X 位置をマークすることができます。
- 設定済のマーカーの位置を、マウスを使用または新しい座標を入力して簡単に変更できます。

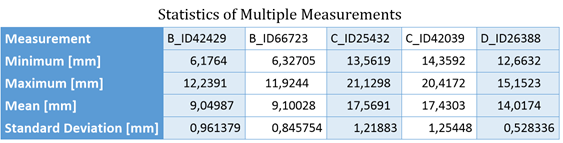

行テーブルの追加とカラムテーブルの改良
行テーブルは、複数のデータセットまたはデータセットのリストを下の行に表示します。特に、連続測定の統計など、多数の単一の値を表示するのに適しています。
カラムテーブルも改良され、任意のフォントアングル、長いテキストの折り返し、大量のデータのための様々なページネーションモードなどが装備されました。

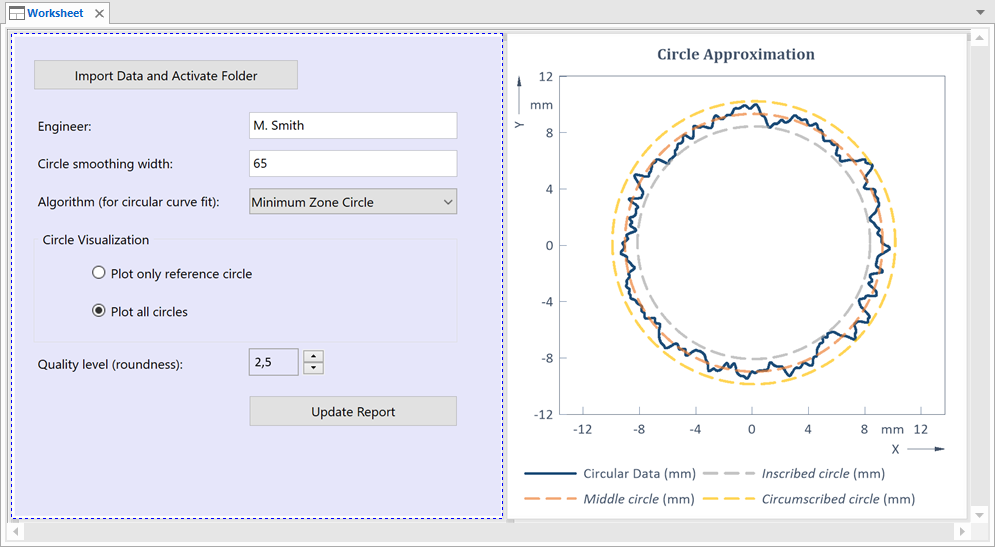

コントロールパネルとコントロール
FlexPro 2021 を使えば、Visual Basic で手間のかかるプログラミングをすることなく、インタラクティブな評価項目を作成できます。
- 入力フィールド、コンボボックス、チェックボックスなどのコントロールをドキュメントに直接配置して、フォームによるデータ入力を可能にします。
- コントロールを備えた新しいパネルをワークシートに埋め込むことで、パワフルなダッシュボードを作成することができます。
- ボタンや他のコントロールを VBA マクロでリンクして、複雑な動作を実現します。
新たな手法による次数解析（オプション）
FlexPro 2021 は、回転機械の振動や音信号を回転数範囲に変換し、次数スペクトルや次数進行を効率的に導き出します。

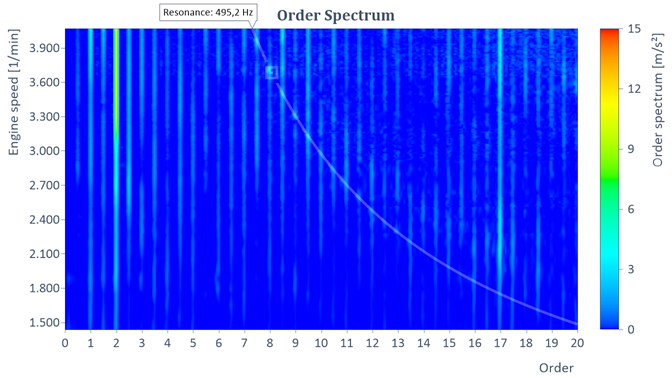

- 次数の経時変化を分析し、次数スペクトルで次数を直接識別します。

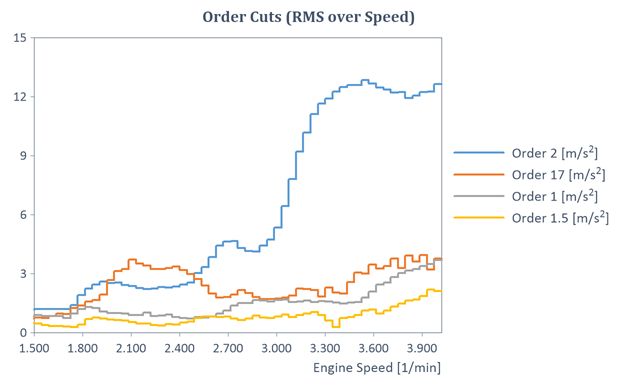

- 次数スペクトルから、時間、速度、回転数、周波数に対する次数曲線を抽出します。
- RMS 次数スペクトルまたは RMS 次数切片の平均を計算して、振動信号内の個々の次数のスペクトル内容を決定します。
- 回転数範囲のバンドパスフィルタを使用して次数をフィルタリングし、特に元の（時間）サンプリングによる次数の進行を計算します。
- 高調波フィルタを使用して、時間信号から特定の次数の高調波成分を抽出または除去します。

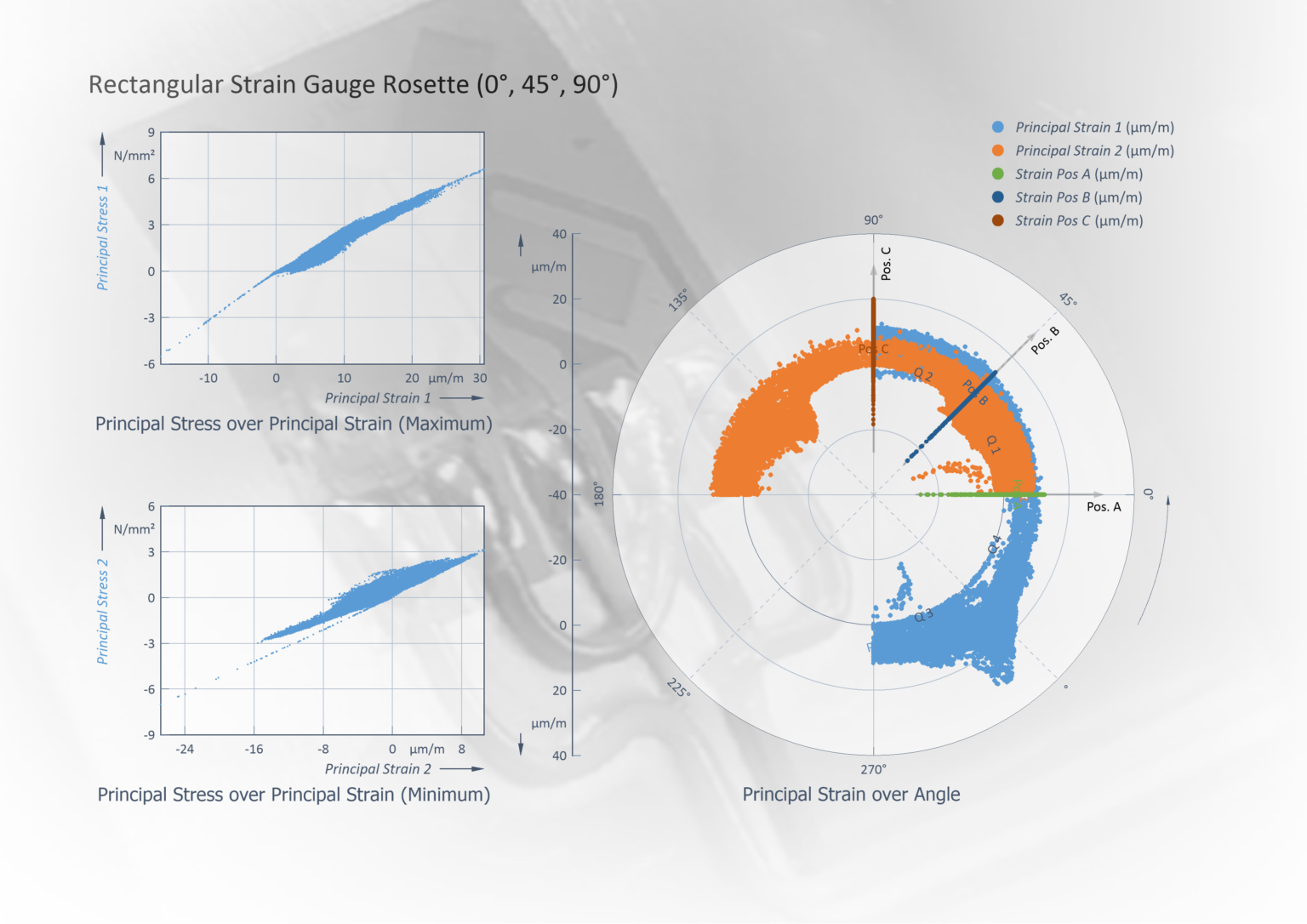

DMS ロゼット変換
ひずみゲージロゼットを使用して測定した 2 つまたは 3 つのひずみ信号から、主応力や主ひずみなどの異なる量を計算します。この解析では、実際の変換を行うだけでなく、交差感度を考慮したり、オプションで温度補正を行うこともできます。
バイナリデータのインポートスキーム
バイナリデータをインポートする際には、チャンネルの選択、チャンネル名の変更、単位の割り当て、計算など、さまざまな設定を行う必要があります。FlexPro 2021 では、これらの設定をインポートスキームとして保存することで、他のデータセットを自動的にインポートすることができます。
その他
- プロジェクトデータベースの自動保存と復元
- 1 列の座標ウィンドウ
- カーソルの下でデータを編集するためのコマンドを追加
- カーソルをオフにした場合のブランドのデザインと配置
- マップ表示時に記録位置に画像マーカーを設定
- カーソルマーカーの保存方法の改善
- データエクスプローラーから、階層構造のデータや絶対時刻付きのデータをインポート
- 複数の Excel ワークシートを一括してインポート
- テキストファイルから 16 進数やバイナリデータ、引用符付きテキストをインポート
- 名前、コメント、ユニットによるチャンネル選択フィルター、リンク可能な論理的 AND/OR
- インポートスキームでのチャンネル名の変更
- インデックス作成からフォルダやオブジェクトを除外
- 階層的データフォーマットのインデックス作成
- プロジェクトデータベース内のテンプレートフォルダや数式コレクションの非表示
- 2D グラフの対称的な軸のスケーリングおよび軸のゼロ点の調整
- 2D ダイアグラムの任意の曲線に対する地盤線
- ドキュメントのヘッダーとフッター
- メディアオブジェクトによる音声信号の同期再生
- マルチページテキストオブジェクト
- 16 進法および 2 進法による数値データの出力
- レインフロー分類におけるハーフサイクルの考慮（オプション）
- オーバーラップではなくセグメントギャップのあるスペクトル
- カスケード接続された IIR フィルターとルジャンドルフィルター
- 絶対時間信号からの周期的時間区間のフィルタリング
- データセットからのスパイクの補間または除去
- イベント分離による信号のセグメンテーション
- 10 種類の FPScript 関数の追加と、既存の関数の機能強化
