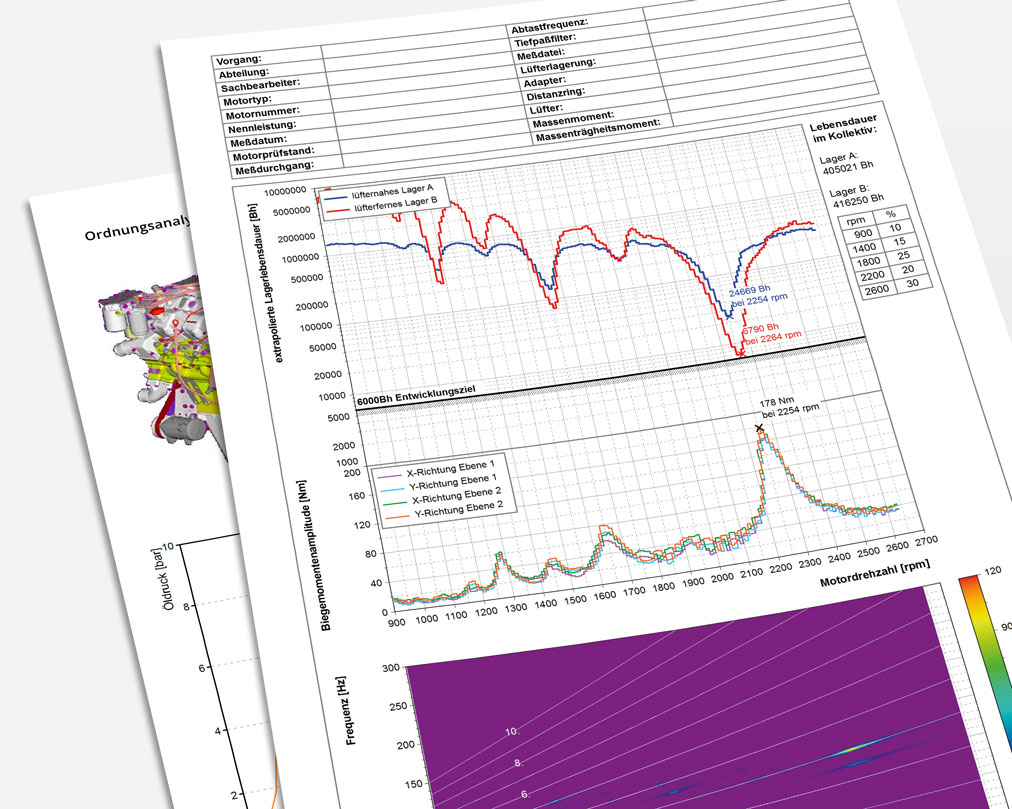

次数解析モジュール

速度依存振動の次数トラッキング解析を迅速かつ簡単に行うことができます。次数トラッキングは、回転機械の振動や騒音を評価します。ここでは、スペクトルの周波数がそれぞれの速度に関連し、次数として表示されます。

FlexPro では、時間ベースでサンプリングされたシグナルは、まず回転領域に変換されます（回転同期リサンプリング）。次に、回転領域で FFT スペクトル解析またはバンドパスフィルタリングを行ない、次数スペクトルや次数カーブを効率的に算出します。

立ち上がりの解析、一定速度での次数解析、可変速度での次数解析にも対応しています。速度は 1 回転あたりのパルス数を固定したパルスシグナルとして指定することもできます。速度シグナルのノイズに対してフレキシブルかつロバストな手法が実装されています。

主な機能

• 次数スペクトル
  次数の経時的変化を解析し、次数を直接識別することができます。これは回転同期サンプリングされたシグナルの短時間 FFT です。次数の分解能は任意に調整可能で、さまざまな FFT スペクトルを選択できます。結果の X 成分および Z 成分に、次数、回転速度、時間を自由に割り当てることができます。


• 次数カット
  次数スペクトルから、時間、速度、回転、周波数の経過での次数コースを抽出します。FlexPro では、次数を次数バンドに束ねて RMS 次数カーブを計算することもできます。結果は、リストまたはシグナルシリーズとして 2D / 3D グラフで動的に表示され、離散速度範囲を自由に選択して評価できます。抽出する次数を指定、または外部データセットからの取得が可能です。


• RMS 次数トラッキングの平均化
  RMS 次数スペクトルまたは RMS 次数カットの平均を計算し、振動シグナル中の個々の次数のスペクトル内容を決定します。一定速度での次数解析に適した手法です。


• 次数フィルタ
  回転領域のバンドパスフィルタを使用して次数をフィルタリングし、オリジナルの（時間）サンプリングで次数カーブを計算します。任意の次数の合計と RMS 全体のレベルカーブを的確に計算できます。バンドパスフィルタとして、IIR バンドパスフィルタおよびピークフィルタが使用可能です。結果は、時間、速度、回転の経過で出力できます。


• 次数解析カーソル
  速度-周波数スペクトルや次数スペクトルのコンタープロットから、次数や共振を視覚的に解析または抽出します。


• 高調波フィルタ
  時間シグナルから任意の次数の高調波成分を抽出または除去します。


• 回転同期サンプリング
  回転同期サンプリングを個別に実行すると、回転領域で個別 FFT スペクトル解析や IIR バンドパスフィルタリングを行うことができます。
