特徴分類タッドポールプロット

このテンプレートは、層理 (bedding)、断裂 (fractures)、鉱脈 (mineral veins) といった平面的な地質学的特徴 (geologic features) の方向をタッドポールプロットを用いて可視化するものです。円形のマーカーは傾斜角 (dip angle) をあらわし、尾部は傾斜方位角 (dip azimuth) を示します。特徴クラスは色分けされており、深度に沿った構造パターンを容易に解釈できます。

タッドポールプロットは、構造地質学 (structural geology)、地質工学検層 (geotechnical logging)、鉱業 (mining)、水文地質学 (hydrogeology) において、断裂群 (fracture sets)、地層傾向 (bedding trends)、鉱化帯 (mineralized zones) の特定に広く用いられています。Magnitude 列はオタマジャクシ (tadpole) の尾の長さを制御し、各傾斜方位線のスケールを定義します。すべての特徴クラス、シンボル、ラベルは、Object Manager で簡単にカスタマイズまたは切り替えることが可能で、特定のデータセットやレポートに合わせて図を調整できます。

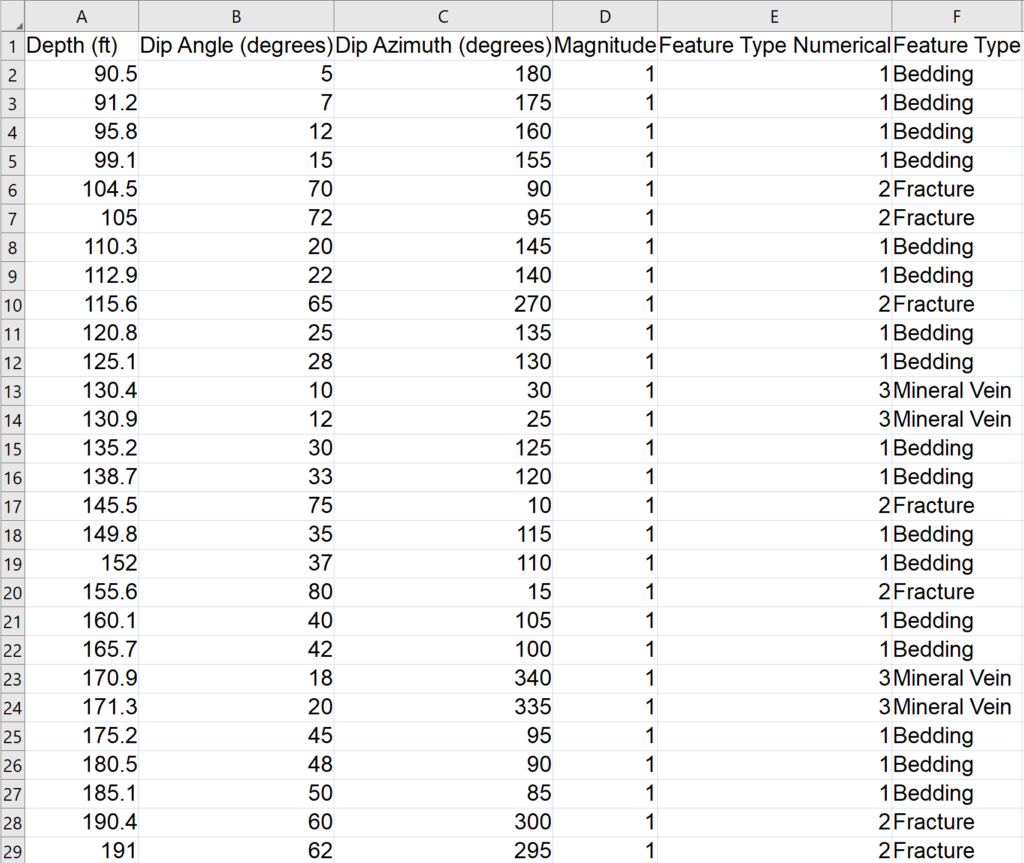

このテンプレートに使用するデータは以下にあります。ダウンロードして、独自のデータを使用して調整できます。Feature-Classed-Tadpole-Plot.xlsx

• 活用分野：環境科学、地質学、地球物理学、地質工学、水文地質学、水文学、鉱業、石油・ガス
• グラフ機能：Class, Scatter, Vector

操作手順

このテンプレートを Grapher で使用するには:

1. 最適なエクスペリエンスを得るには、このページに示されているのと同じ形式でデータを構造化するか、上記で提供されている場合はサンプルファイルを使用してください。

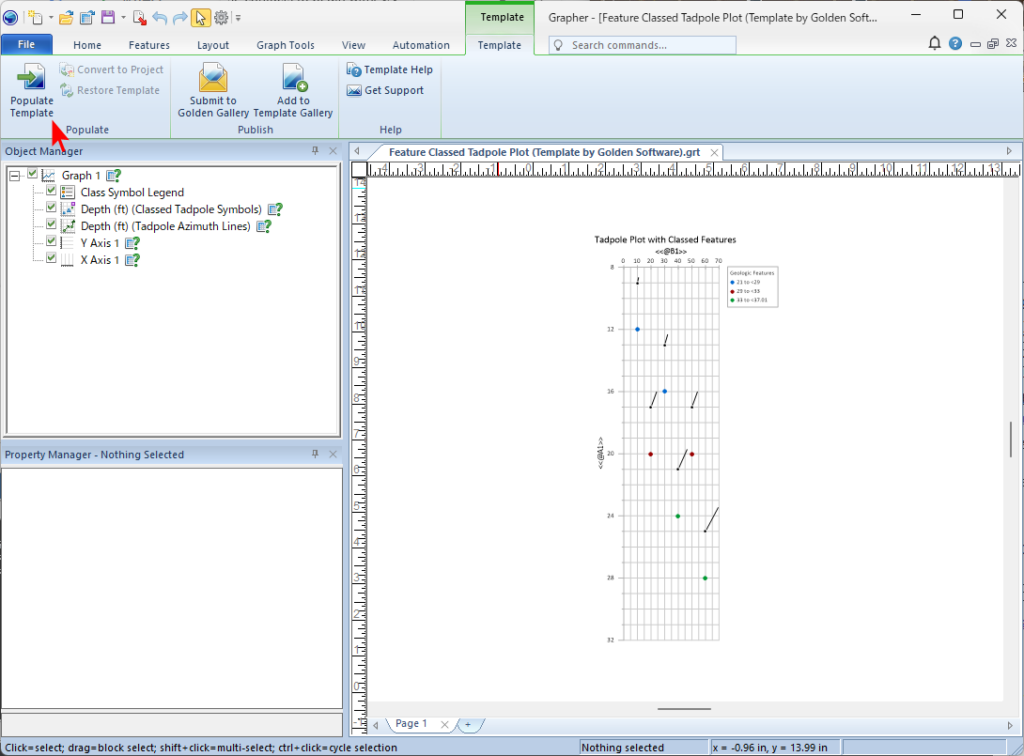

2. Download Template をクリックして、GRT テンプレート ファイルをダウンロードします。
3. Grapher で File | Open をクリックし、ダウンロードしたテンプレートファイルを開きます。

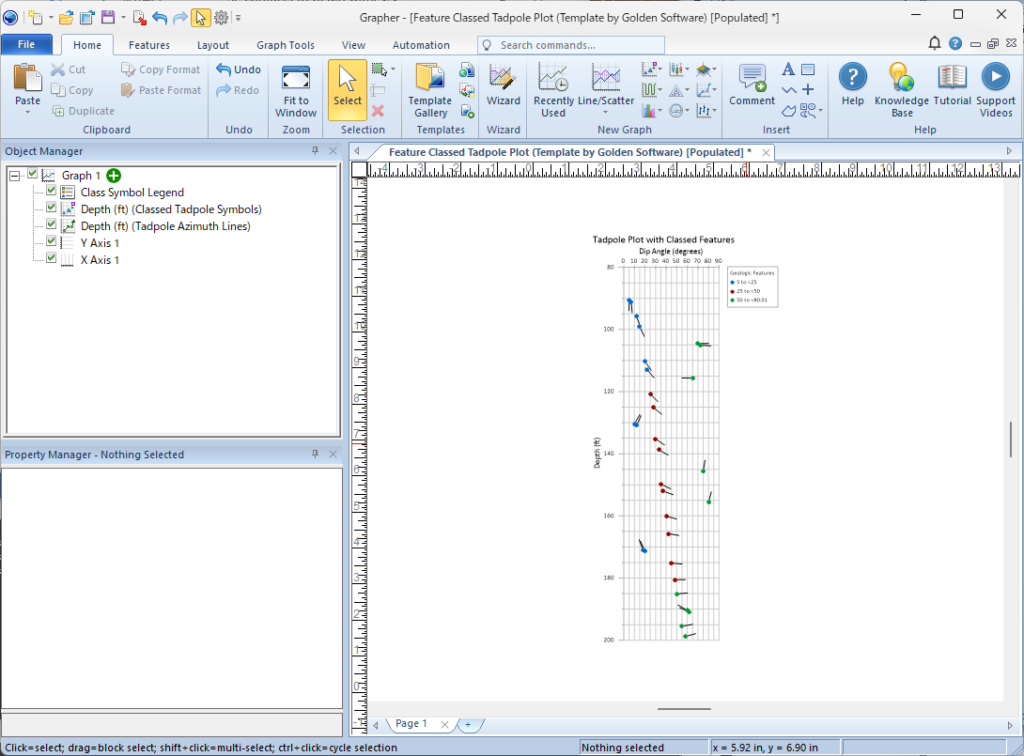

4. Template | Populate Template をクリックして、テンプレートにお持ちのデータを読み込みます。
