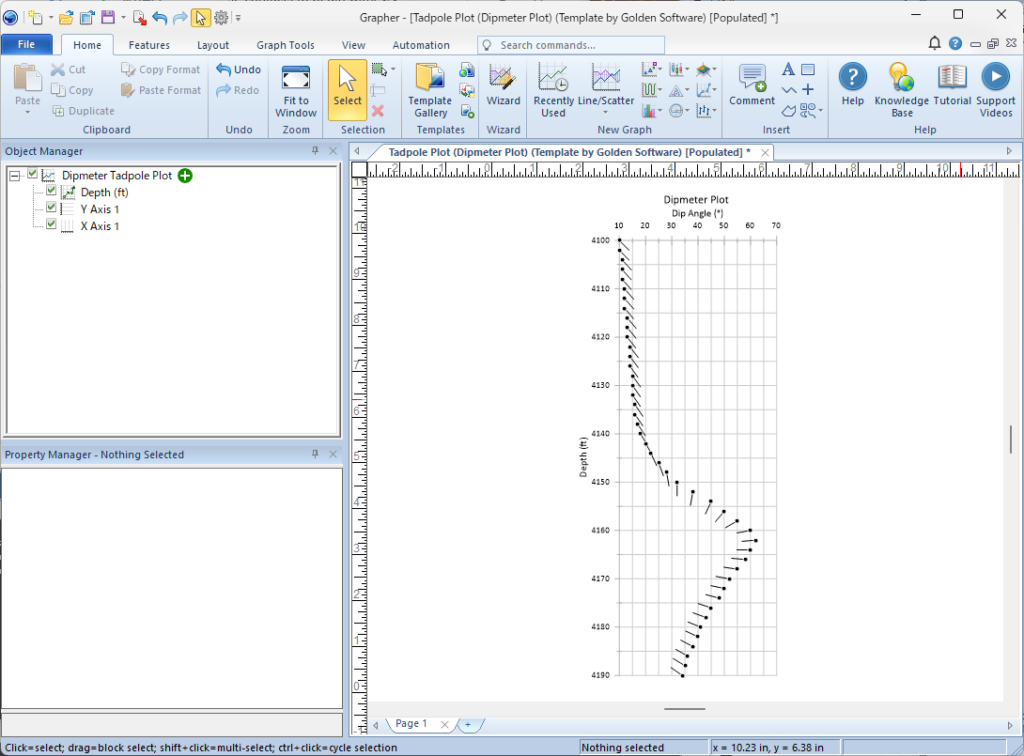

タッドポールプロット (Dipmeter Plot)

このテンプレートは、ボーリング孔または層序柱状図に沿って、層理 (bedding)、葉理 (foliation)、断裂 (fractures) などの平面的な特徴の傾斜 (dip) と傾斜方向 (dip direction) を可視化します。各円は傾斜の測定値を示し、それに付随する尾部は傾斜方向と、Magnitude 列のスケールであらわされる長さを示します。

タッドポール プロットは、構造地質学、地質工学、石油探査の分野で、褶曲、断層、地層の方向を井戸やコアのデータから直接解釈するために広く使用されています。

このテンプレートのデータは以下にあります。ダウンロードして、独自のデータを使用して調整できます。Tadpole-Plot.xlsx

• 活用分野：土質工学、水文学、鉱業、石油・ガス
• グラフ機能：散布図、ベクトルプロット

操作手順

このテンプレートを Grapher で使用するには:

1. 最適なエクスペリエンスを得るには、このページに示されているのと同じ形式でデータを構造化するか、上記で提供されている場合はサンプルファイルを使用してください。
2. Download Template  をクリックして、GRT テンプレート ファイルをダウンロードします。
3. Grapher で File | Open をクリックし、ダウンロードしたテンプレートファイルを開きます。

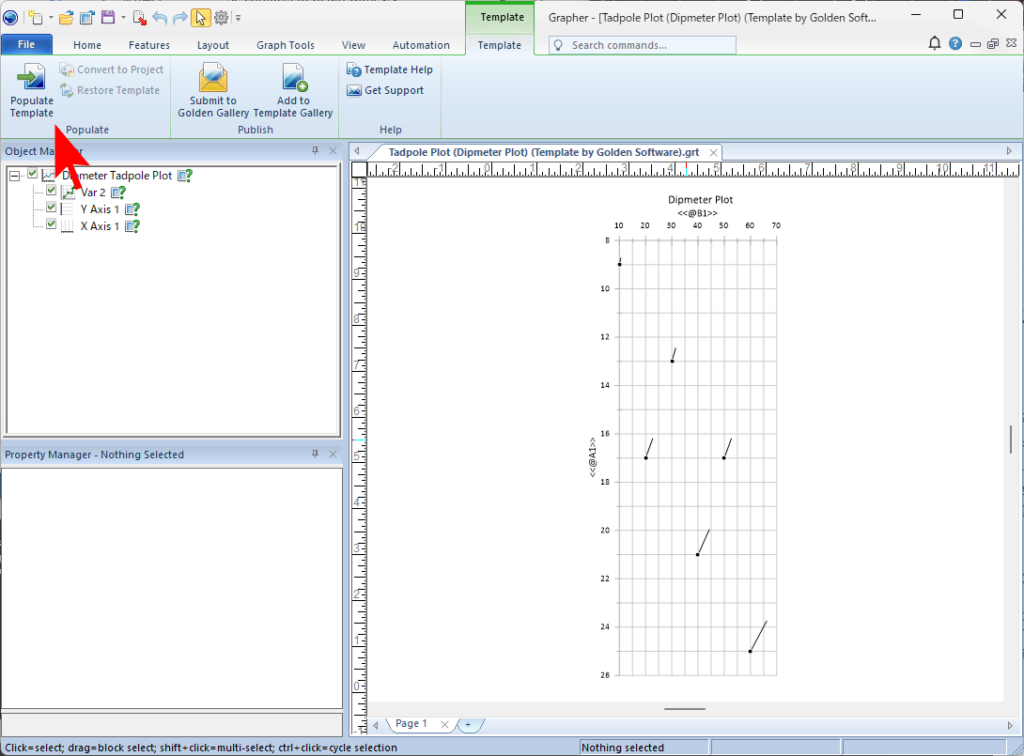

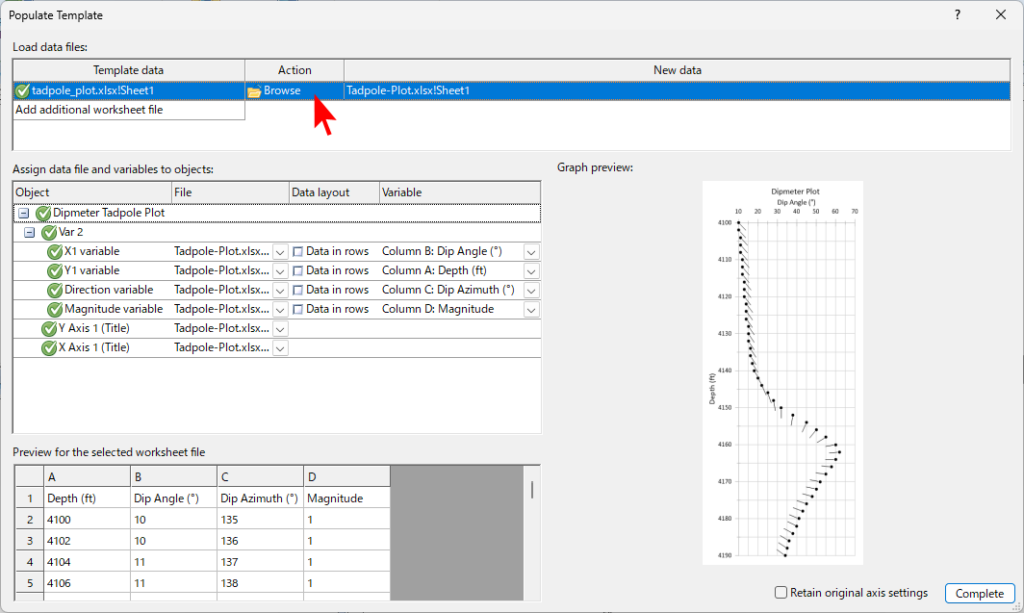

4. Template | Populate Template をクリックして、テンプレートにお持ちのデータを読み込みます。
