環境テンプレート

このテンプレートは、岩相、土壌層の説明、分析測定値、ガンマ線地球物理学的柱状図といった環境調査に関連するボーリング孔の情報を深度順に並べてひとつにまとめるものです。地下の状態を明確かつ実用的に視覚化できるため、環境調査、サイト特性評価、修復計画に特に役立ちます。

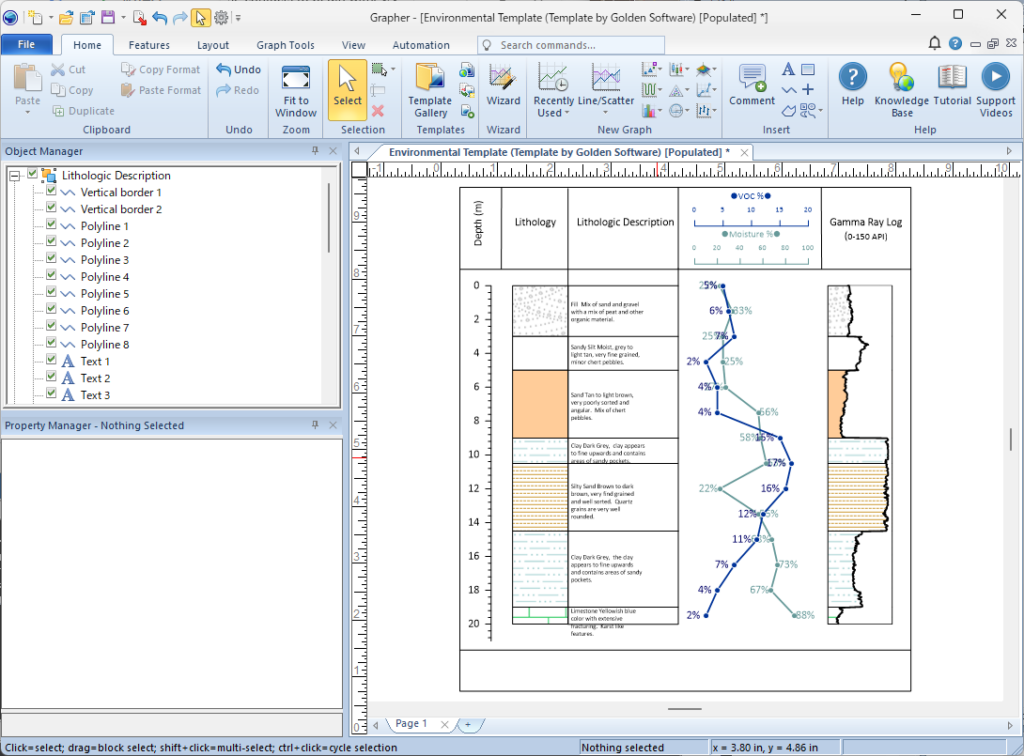

左側には、岩相学的な単位がパターン、色塗り、および、関連する説明とともに表示されます。中央のプロットは、様々な深度で採取された VOC 濃度と水分含有量を示しており、右側には、ボーリング孔全体の物理的特性と地球物理学的特性を相関させるのに役立つガンマ線ログが含まれています。

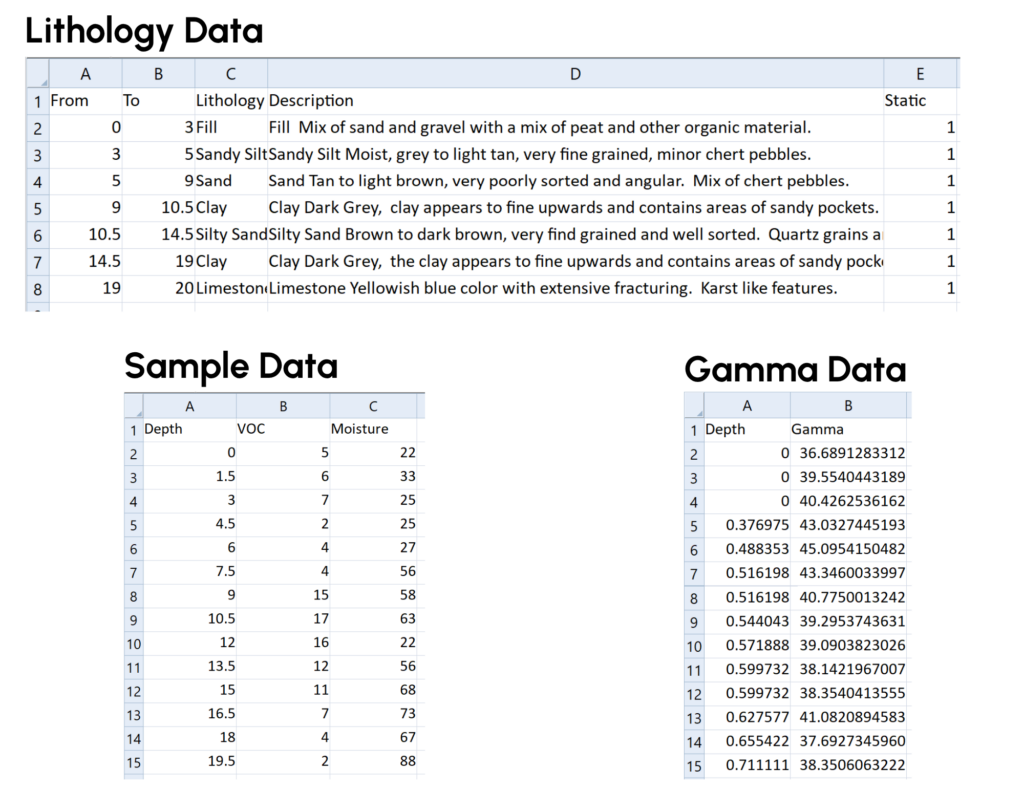

このテンプレートのサンプルデータは、３つに分かれたデータシートから取得します。これらのデータシートをダウンロードして、独自のデータを使用して調整できます。

• Lithology-Data.xlsx は、土壌層 (soil layers)、深度 (depths)、マテリアル (materials)、および、lithology 列で使用する説明を定義するシートです。なお、浮動バー (floating bars) チャートを使ってブロックの表示を作成するために、X 変数に「静的 (Static)」列を用意して同じ定数値 (1) を使用してボックスを縦方向に積み重ねている点に注意してください。
• Sample-Data.xlsx には、VOC と水分の深度ベースのサンプル データが含まれています。これらは、ポイントラベル付きの折れ線グラフとしてプロットされます。
• Gamma-Data.xlsx には、深度ベースのガンマ線データが含まれており、折れ線グラフとしてプロットさます。

正確な可視化を確保するには、すべてのシートで同じ深度単位 (メートルなど) を使用し、共通の垂直スケールに沿って配置する必要があります。

• 活用分野：鉱業、石油・ガス、水資源
• グラフ機能：Floating Bar, Line

操作手順

このテンプレートを Grapher で使用するには:

1. 最適なエクスペリエンスを得るには、このページに示されているのと同じ形式でデータを構造化するか、上記で提供されている場合はサンプルファイルを使用してください。
2. Download Template  をクリックして、GRT テンプレート ファイルをダウンロードします。
3. Grapher で File | Open をクリックし、ダウンロードしたテンプレートファイルを開きます。

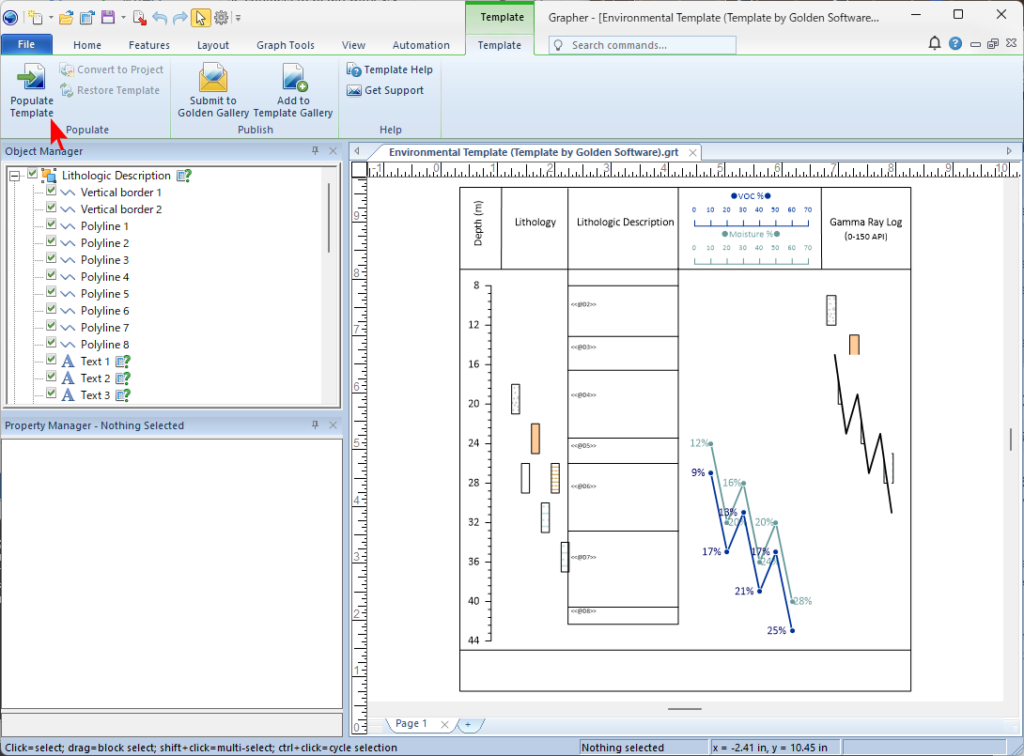

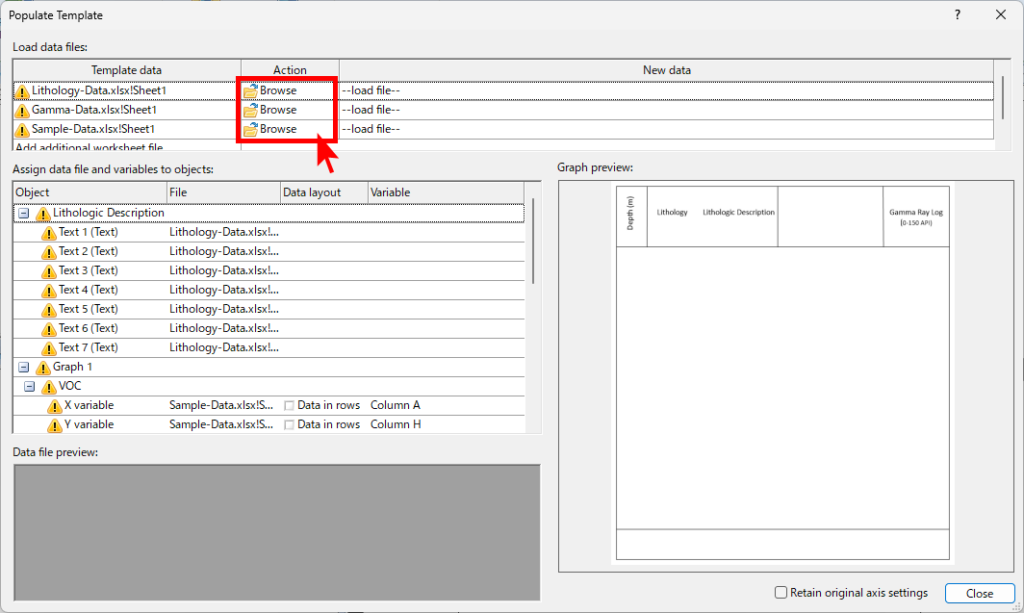

4. Template | Populate Template をクリックして、テンプレートにお持ちのデータを読み込みます。
