8.3.2 三角グラフを作成する

三角プロットのデータセット (トリプレットもしくはペア) は、すべての値の合計が 100％ か 1 になるパーセントまたは単一スケールに基づいている必要があります。データの合計が 100％ もしくは 1 ではない場合は、まず初めにデータを正規化 (normalize) する必要があります。詳しくは、３成分データの正規化をご覧ください。

1. プロットするワークシートのデータ列をポインタでドラッグして選択状態にします。
2. Create Graph タブの 2D Graphs グループで、Ternary Plot をクリックします。

3. 作成したい三角プロットのスタイルをクリックします。

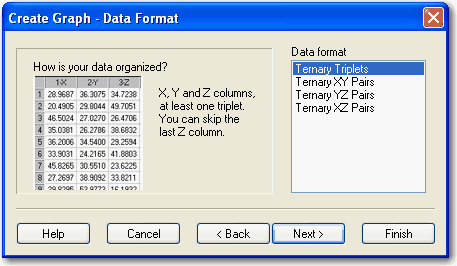

4. Graph Wizard で、適切な形式を選択します。

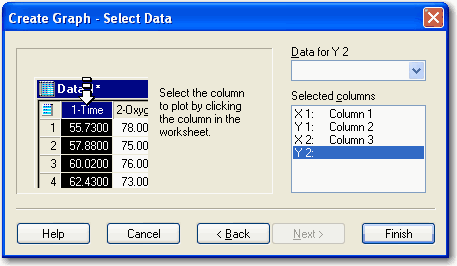

5. Next (次へ) をクリックします。Graph Wizard を開く前に列を選択したため、選択した列が Selected Columns リストに自動的に表示されます。




   ※ Tip: 間違えた列を選択してしまった場合は、Graph Wizard で間違えたエントリをハイライト表示にして、ワークシートまたは列のリストから正しい列を選択します。

6. Finish (完了) をクリックして、終了します。プロットの修正には、Graph Properties を使います。また、別のデータ列を選択してプロットしたり、別のプロットをグラフに追加するには、Graph Wizard を開きます。詳しくは、三角軸の編集をご覧ください。
