6.7.1 四分位プロットを作成する

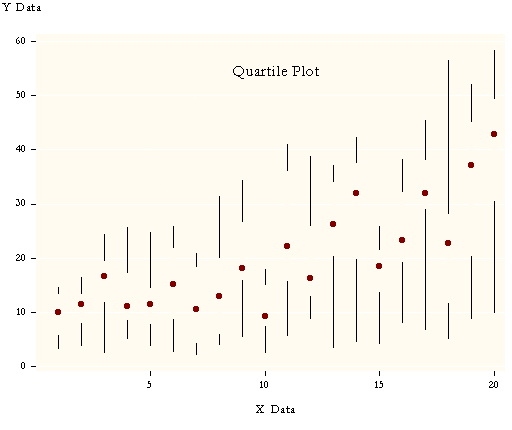

四分位プロット (Quartile Plots) は、度数分布の全標本を四分割する非対称エラーバー付きプロットです。データの中央値 (median) がデータポイントとなり、データの 75％ 目と 25％ 目は、上部および下部のエラーバーを表します。

初期設定では、SigmaPlot は箱ヒゲ図や四分位プロットにおける百分位数の値の計算に Standard 法を用います。この設定は、Options ダイアログボックスの General タブで Cleveland 法に変更することができます。

 

四分位プロットを作成するには：

1. グラフを作成する前に、ポインタでデータをドラッグして、プロットするワークシートの列を選択します。
2. 2D Graph ツールバーで、Scatter Plot をクリックして、次に Multiple Scatter – Error Bars をクリックします。Graph Wizard の Create Graph ダイアログボックスが表示されます。
3. Symbol Values ドロップダウンリストから、Column Median を選択します。
4. Error Calculation（上のドロップダウンリスト）から、75th Percentile を選択します。
5. Error Calculation（下のドロップダウンリスト）から、25th Percentile を選択します。
6. Next (次へ) を　クリックします。Graph Wizard で、データ形式を選択するよう要求されます。
7. Data Format リストより X Many Y を選択して、Next (次へ) をクリックします。
8. プロットする列を選択しているため、適切な列のタイトルが Selected Columns リストに表示されます。
9. Finish (完了) をクリックします。
