1.4.1 2D 直交座標グラフ

以下の図は、SigmaPlot で作成できる 2D 直交座標グラフ (2D Cartesian graph) の事例を示したものです。

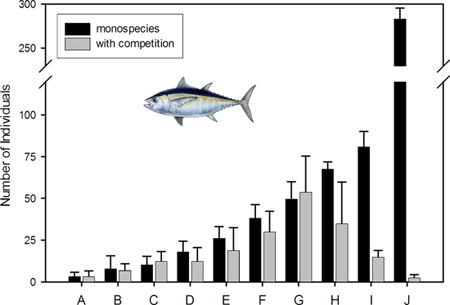

このエラーバー付きグループ化棒グラフの事例には以下の設定内容が含まれています：

• 軸の中断後の目盛り間隔に異なる値を設定
• Y 軸の全長の 75% の位置で軸を中断
• エラーバーにワークシート列のデータを使用
• 棒の塗潰し色にワークシート列で指定したパターンを使用
• X 軸の目盛りラベルにワークシート列のテキストを使用
• グループ化棒グラフの棒とグループの幅を指定
• 凡例シンボルとテキストラベル
• ペイントプログラムからカットしたイメージアートを Windows クリップボードを経由してページ内にペースト

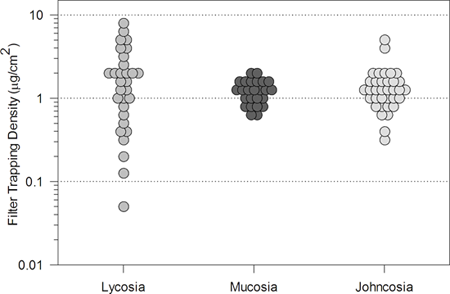

この多重散布図 (multiple scatter plot) の事例には、以下の設定内容が含まれています：

• Y 軸に常用対数スケールを指定し、主目盛と副目盛を追加
• シンボルのサイズをカスタマイズし、変数毎に変化するアーストーン・カラースキームを使用

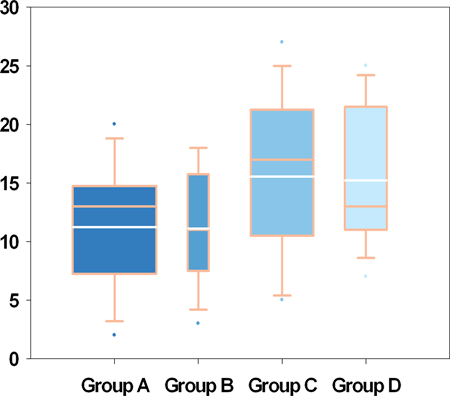

この箱ヒゲ図 (box plot) の事例には、以下の設定内容が含まれています：

• ボックスの幅で別変数の大きさを表現
• 目盛りの向きを指定
• X 軸目盛りラベルにカテゴリ軸スケールを使用
• Tukey ボックスプロットに平均値線を追加
• 塗潰し色のカスタマイズ

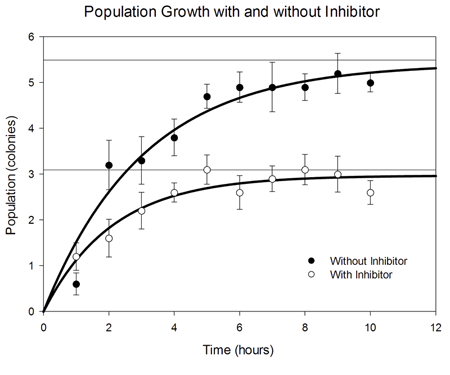

このエラーバー付きライン散布図 (line and scatter plot with error bars) の事例には、以下の設定内容が含まれています：

• データポイントの列を平均した散布図に、データの標準偏差を算出した Y エラーバーを追加
• 上部の X 軸の目盛りを非表示に設定
• Y 軸に線形軸スケールを設定
• 左側の Y 軸にタイトルを設定
• 左側の Y 軸に主目盛を設定
• 主目盛ラベルに数値を指定
• X 軸に線形軸スケールを設定
• 下部の X 軸にタイトルを設定
• 右側の Y 軸の目盛りを非表示に設定
• 自動生成される凡例を使用
• 基準線 (reference line) を追加
