演習10：RockPlot3D で画像、CAD、GIS ファイルを使用する

この演習では、RockPlot3D で CAD ファイルと GIS ファイルを使用する方法を紹介します。また、画像を 3D でドレープ (重ね合わせ) する方法についても解説します。

• ステップ１：RockPlot2D と RockPlot3D に DXF ファイルをインポートする
• ステップ２：RockPlot2D と RockPlot3D に Shapefile をインポートする
• ステップ３：RockPlot3D のグリッドサーフェス上にで航空写真をドレープする

ステップ１：RockPlot2D と RockPlot3D に DXF ファイルをインポートする

• RockWorks ウィンドウの右上隅にあるツールバーの Plot2D ボタンをクリックして、空白の RockPlot2D ウィンドウを開きます。

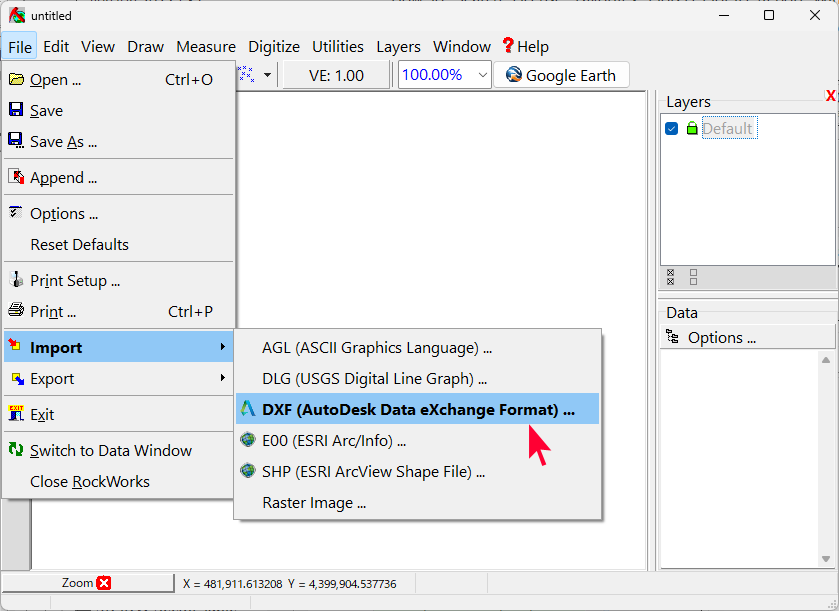

• 新規ウィンドウで File | Import | DXF (AutoDesk Data eXchange Format) を選択し、DXF (AutoCad) → RockPlot2D ウィンドウを表示します。

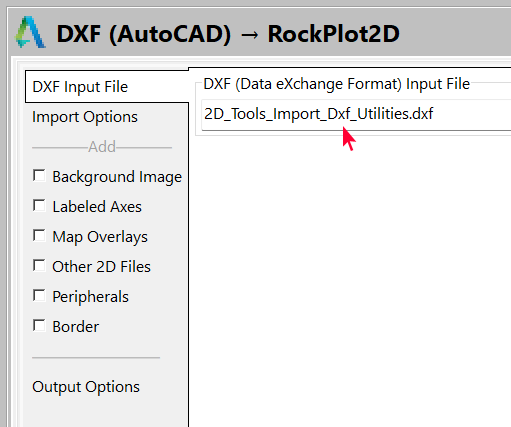

• DXF Input File に 2D_Tools_Import_Dxf_Utilities.dxf を選択します。以下のアイテムはすべてオフにします。
  • Background Image
  • Labeled Axes
  • Map Overlays
  • Other 2D files
  • Peripherals
  • Border

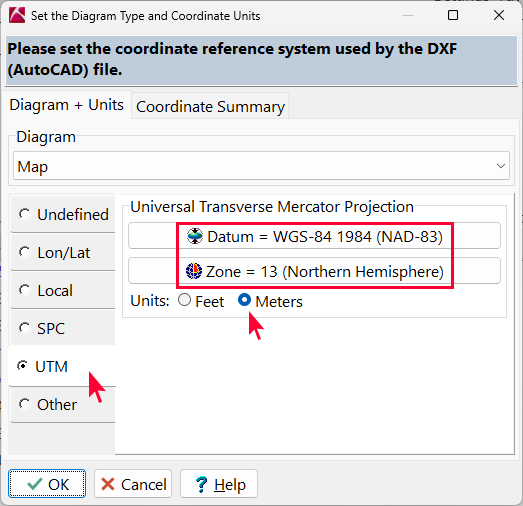

• Continue をクリックすると、Set the Diagram Type and Coordinate Units というタイトルのウィンドウが表示されます。
• 以下の設定が選択されているか確認します：

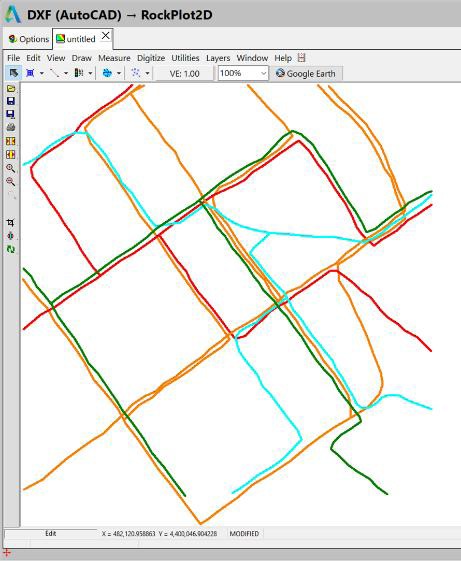

• OK をクリックすると、RockPlot2D の新規タブに DXF ファイルが表示されます。

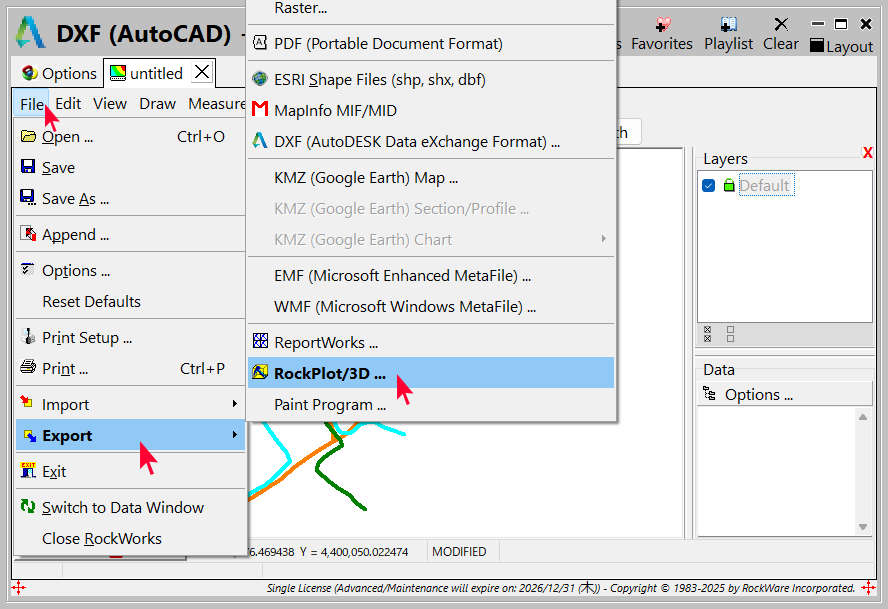

• 次に、このマップを RockPlot3D に転送します。File | Export | RockPlot/3D を選択してください。

• Float を選択して、Elevation に 1770 m を指定ます。画像がフローティングに設定されます。
• Layer Name を Utilities とします。
• 左側の全ての表示アイテム (Striplogs や Perimeter Cage など) のチェックを外します。

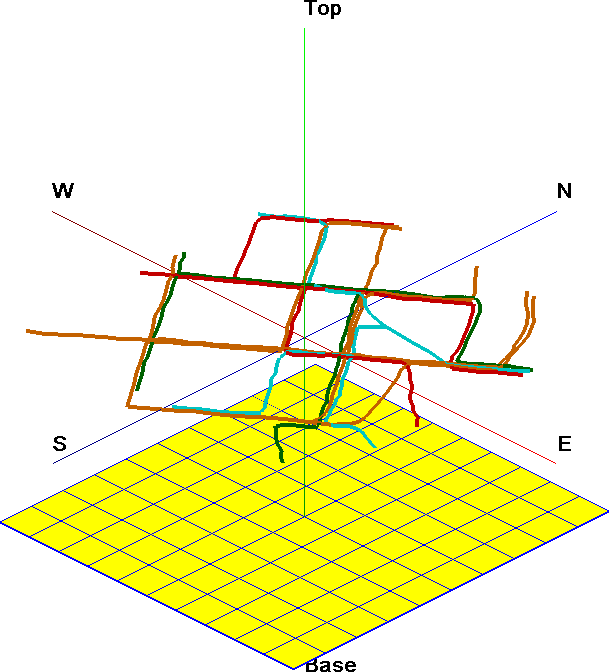

• Continue ボタンをクリックすると、RockPlot3D の新規ウィンドウにマップが表示されます。

• RockPlot3D で画像を Utilities.Rw3D として保存し、RockPlot2D → RockPlot3D ウィンドウを閉じます。DXF → RockPlot2D ウィンドウを閉じる際に、2Dマップを Utilities.Rw2D として保存します。

ステップ２：RockPlot2D と RockPlot3D に Shapefile をインポートする

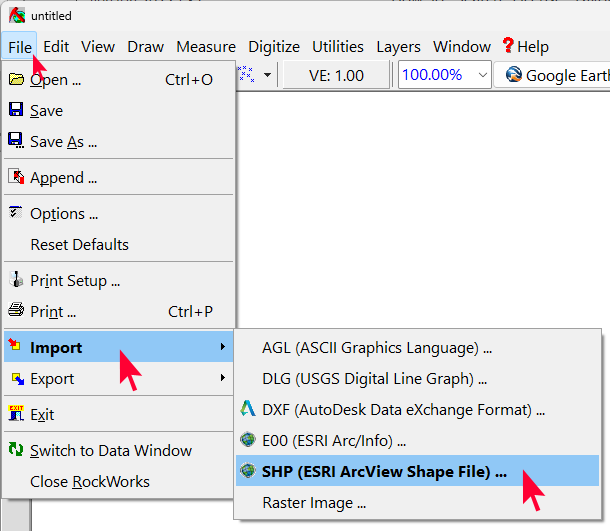

• RockPlot2D ウィンドウを起動し、File | Import | SHP (ESRI ArcView Shape File) を選択します。

• インプットする ESRI Shape File に 2D_Tools_Import_Shape_Streets.shp を選択します。

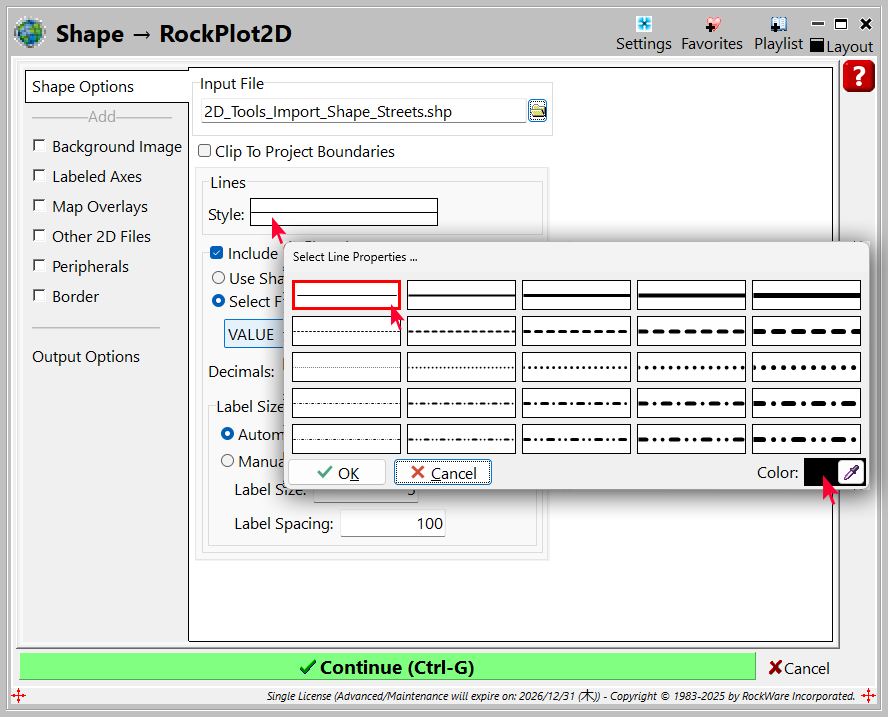

• Shape Options タブで、Lines Style と Color を指定します。

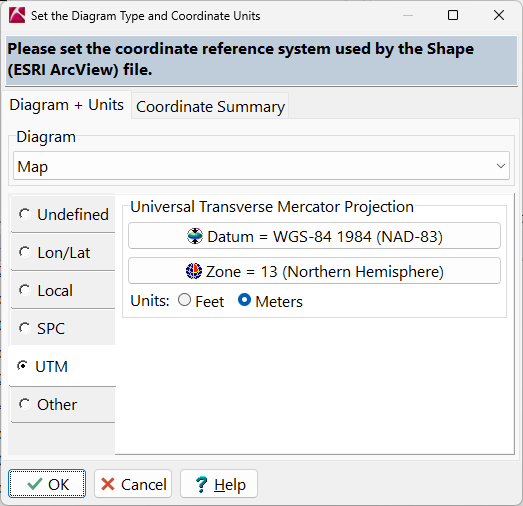

• ウィンドウの下部にある Continue をクリックすると、Set the Diagram Type and Coordinate Units ダイアログ ボックスが表示されます。

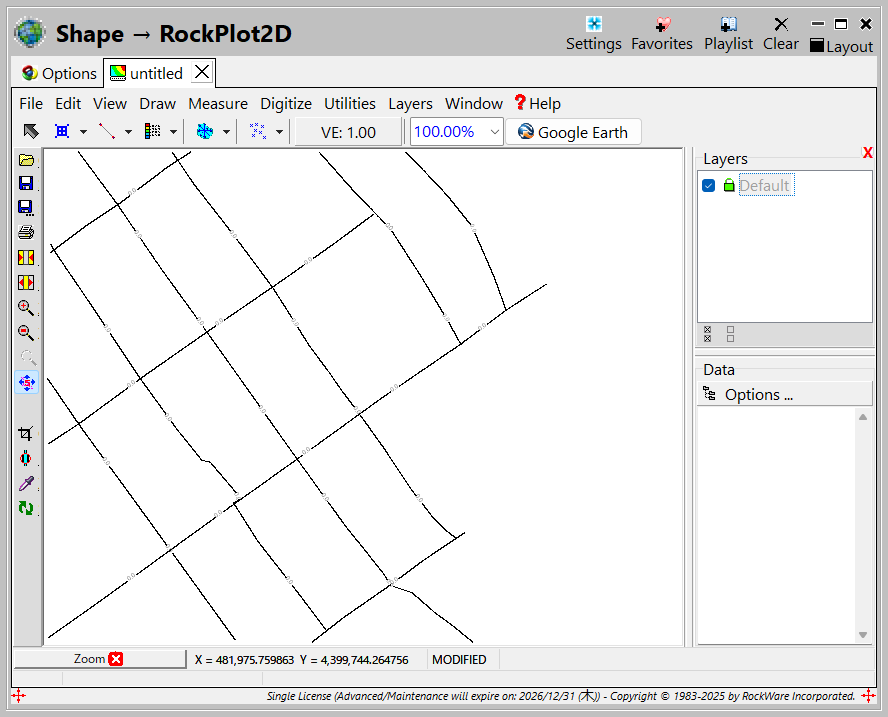

• 単位と座標系がこのプロジェクトと一致しているか確認し、OK をクリックすると Shapefile が表示されます。

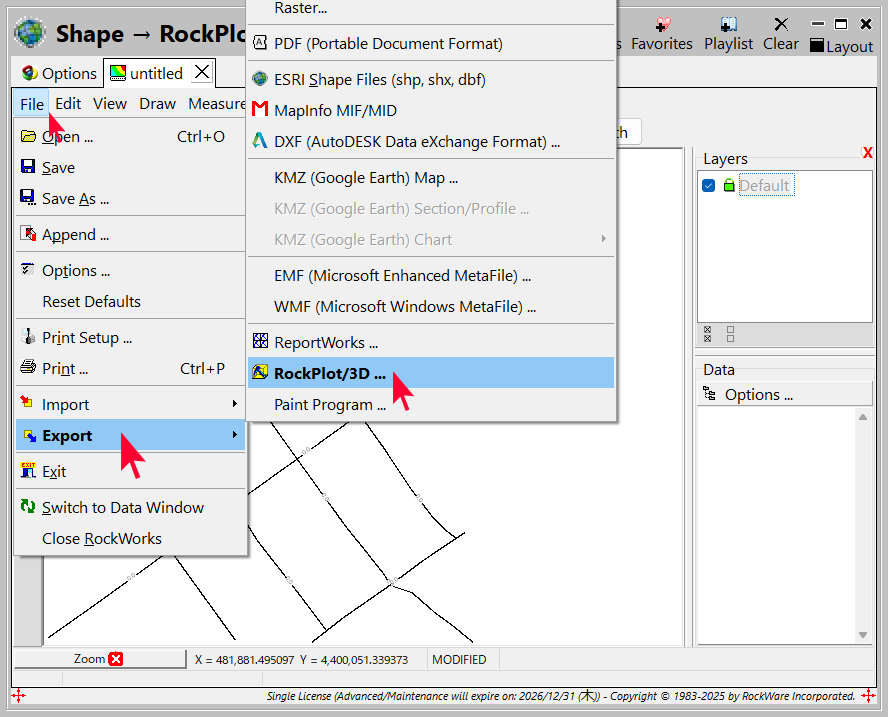

• File | Export | RockPlot/3D を選択して、RockPlot3D に転送します。

• Float にチェックを入れ、Elevation に Other を選択して 1770 m を指定します。Layer Name は、Streets とします。Continue ボタンをクリックします。

• RockPlot3D でこの画像を Streets 3D.Rw3D として保存し、ウィンドウを閉じます。Shape → RockPlot2D ウィンドウは保存せずに閉じます。

ステップ３：RockPlot3D のグリッドサーフェス上にで航空写真をドレープする

• Graphics ツールにある Images | Drape を選択します。

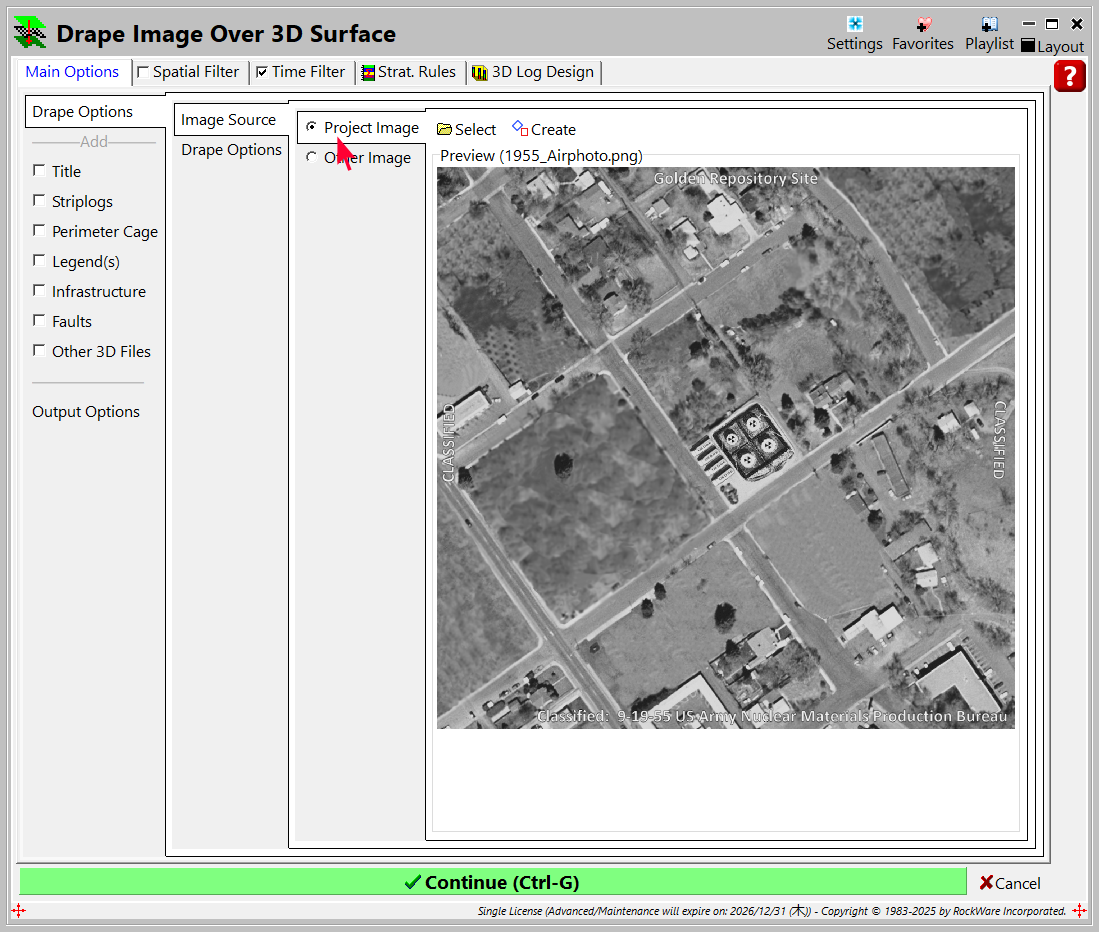

• Image Source に Project Image を指定します。

• ２つ目の Drape Options タブで、Grid Name に A-Horizon_Top.RwGrd ファイルを指定します。
• Layer Name には、Draped Airphoto と入力します。
• Vertical Offset を 0 に指定します。
• Continue ボタンをクリックします。

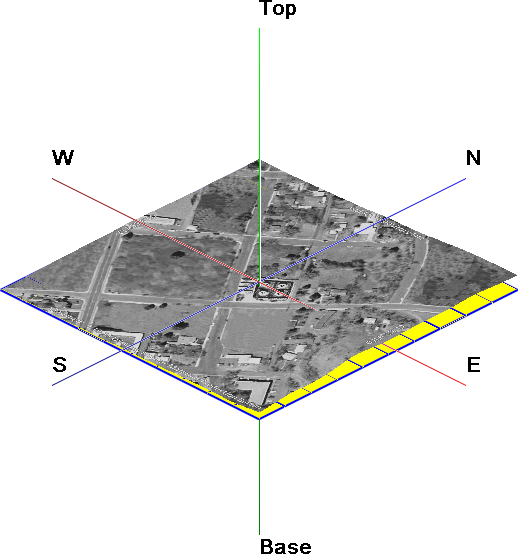

「Draped Image」というタイトルの RockPlot3D タブが表示され、指定された標高に航空写真が浮かんでいます。

• このシーンを Draped Image.rw3d として保存します。

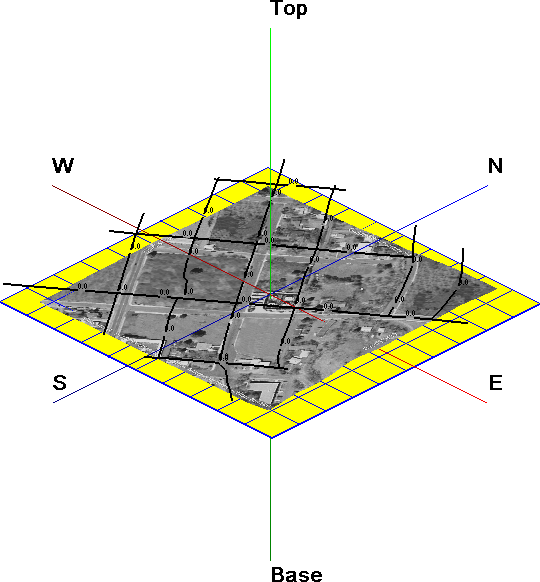

• この画像に Streets 3D.rw3d ファイルを追加 (append) します。File | Append メニューコマンドを選択し、ファイル名を指定します。”Do you want to overwrite the current Stratigraphy, Lithology and Well Construction tables?” (現在の地層、岩相、および坑井建設テーブルを上書きしますか？) というメッセージが表示されたら、No (いいえ) ボタンをクリックします。すると、画像の少し上に、フローティングのストリートがこのビューに追加されて表示されます。

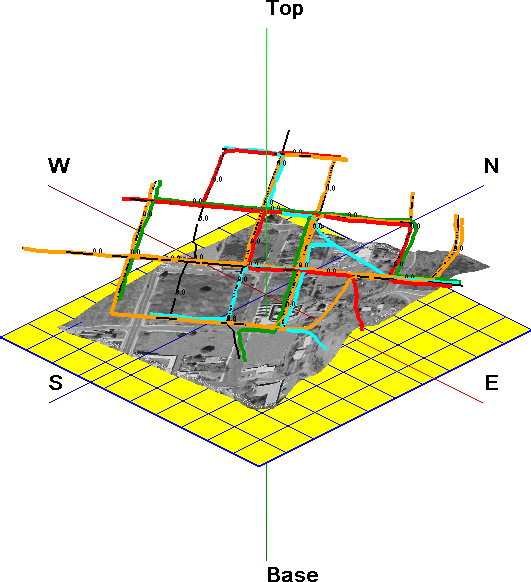

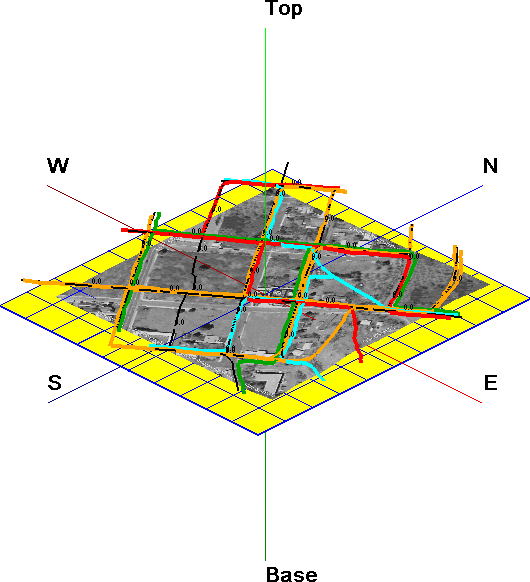

• 次に、もう一度 File | Append を選択し（保存の警告メッセージには No (いいえ) を選択してください）、Utilities.rw3d ファイルを選択します。”Do you want to overwrite the current Stratigraphy, Lithology and Well Construction tables?” (現在の地層、岩相、および坑井建設テーブルを上書きしますか？) というメッセージが表示されたら、No (いいえ) ボタンをクリックします。ストリートのすぐ上にこのレイヤーが表示されます。

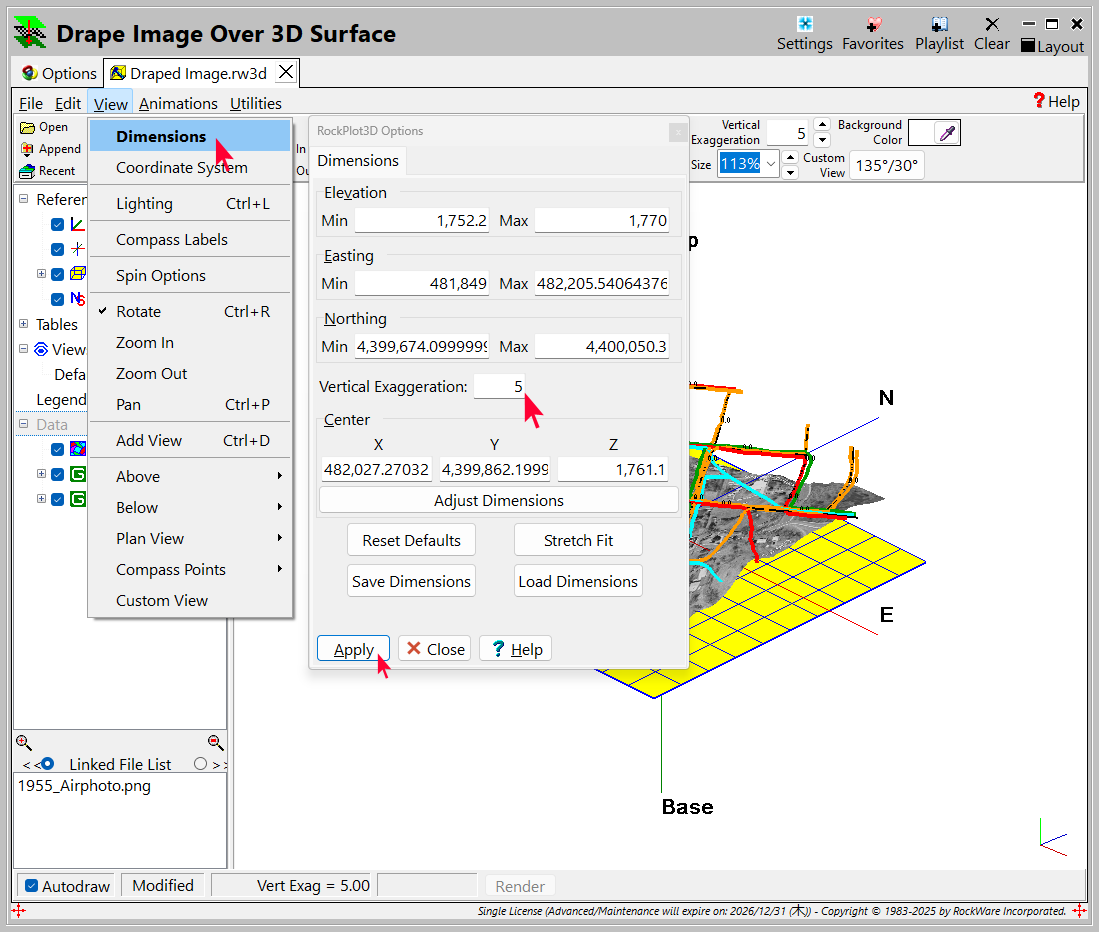

• View | Dimensions メニュー コマンドを選択し、Vertical Exaggeration [垂直誇張] を 5 に変更します。Apply をクリックして結果を表示します。

• この演習の RockPlot3D ウィンドウは、保存せずに閉じてください。
