プロットスクリプトの利用例について

1つのデータシート上にある複数のY変数を自動的にグラフ化してファイル保存したり印刷するには、プロットスクリプトを利用すると便利です。

操作方法

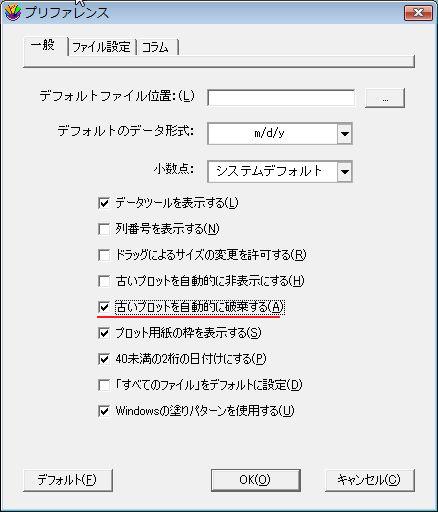

1. カレイダグラフでは、ウィンドウ上に表示できるプロットは32 ウィンドウ迄となるため(または実装メモリで制限されるため)、 「ファイル」メニューから「プリファレンス」を実行して 「古いプロットを自動的に破棄する」にチェックを入れます。

   ※Mac版は、「KaleidaGraph」メニュー → 「環境設定」

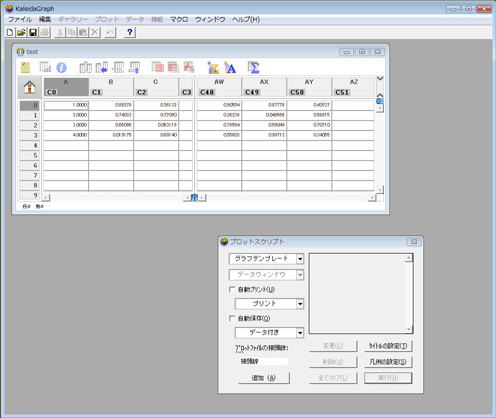

2. 任意のデータシートを表示して、「ウィンドウ」メニュー → 「プロットスクリプト」を実行します。

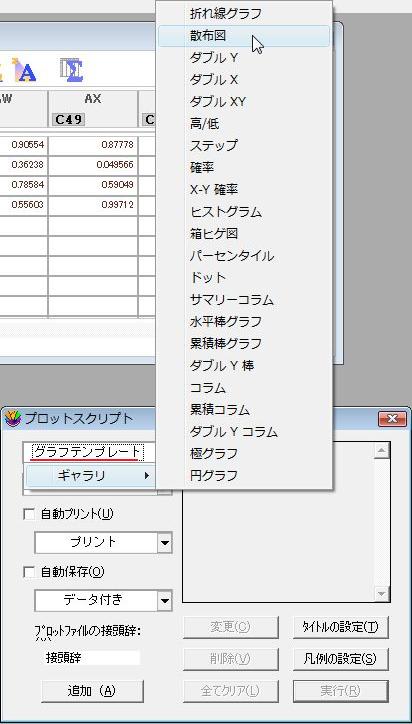

3. グラフテンプレートから作成するグラフを選択します。

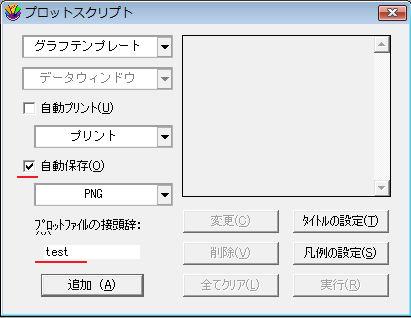

4. ここでは、ファイル保存するために「自動保存」にチェックを入れて、ポップアップメニューから保存するファイルの種類を選択します。保存するファイル名の接頭辞をつけることができます。

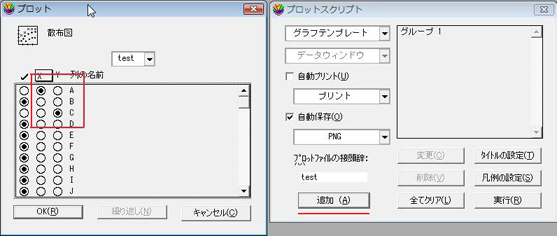

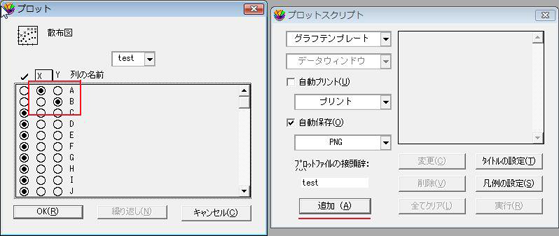

5. 「追加」ボタンをクリックして1つめのXY変数ボタンを選択します。

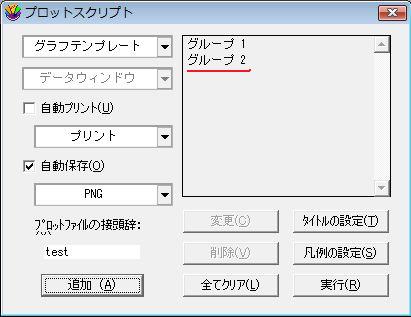

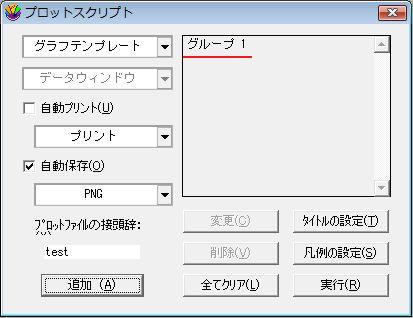

6. リストにグループ名が追加されます。

7. 「追加」ボタンをクリックして2つめのXY変数ボタンを選択
   します。

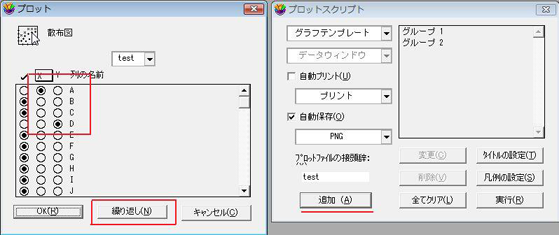

8. 「追加」ボタンをクリックして3つめのXY変数ボタンを選択します。3回目にパターンが認識され「繰り返し」ボタンが有効になります。「繰り返し」ボタンをクリックします。

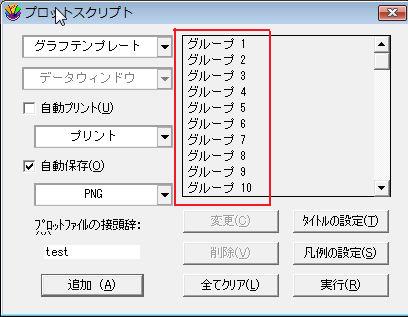

   リストに残りのグループ名が全て追加されます。
   プロットスクリプトウィンドウの「実行」ボタンをクリックします。

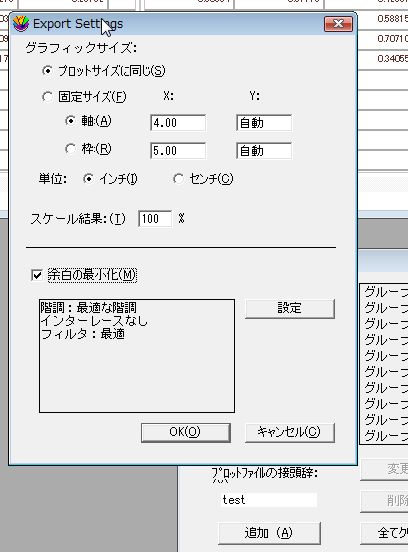

9. ファイル書き出しの設定パネルが表示されます。任意に指定します。

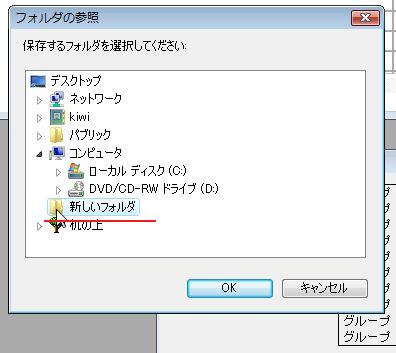

10. 保存先のフォルダを指定します。任意のフォルダを作成して指定します。

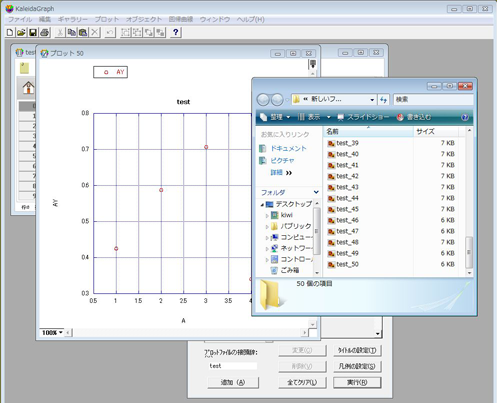

11. グラフの表示及びファイル保存が自動処理されます。
