注釈を使えば、図形の条件に関する情報を追加することができます。ただし、この内容にもとづく作図は行われません。注釈により、図形に与える条件が過剰になる場合もあるでしょうが、閲覧者に何らかの付加的情報を伝えたい場合もあると思います。この機能は、テキストやワークシートを用意するのに非常に便利です。

直線、線分、多角形の辺、または、ベクトルには、長さの注釈を適用できます。２点間、または、１つの点と直線、線分、多角形の辺、または、ベクトルの間には、距離の注釈を利用できます。以下の手順に従います：

円の半径に関する注釈を追加するには、以下の手順に従います：

1. 円を  で選択します。注釈の半径アイコン  が有効になり、選択した円がハイライトで表示されます。
2. 半径アイコンをクリックします。
3. 半径に関する情報を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

垂直の注釈では、直線、線分、多角形の辺、または、ベクトルのうちいずれか２つの線種の間に垂直マークが挿入されます。以下の手順に従います：

1. 直線、線分、ベクトル、または、多角形の辺のうちいずれか２つを  で選択します。２つの直線がハイライトで表示されると、注釈の垂直アイコン  が有効になります。
2. 垂直アイコンをクリックします。

注意：条件ツールで垂直を配置すると２つの直線の位置関係が変化しますが、注釈の垂直では直線の位置関係は変わらずそのまま維持されます。

この注釈は、3D オブジェクトを表示する場合に役立ちます。以下の例は、Figure Gallery の Solids フォルダにある Triangular Prism (三角柱) をインポートしたものです。

角度に関する注釈を加えるには、以下の手順に従います：

1. 直線、線分、ベクトル、または、多角形の辺のうちいずれか２つを選択します。注釈の角度アイコンが有効になり、選択した直線がハイライトで表示されます。
2. 角度アイコンをクリックします。
3. 角度に関する情報を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

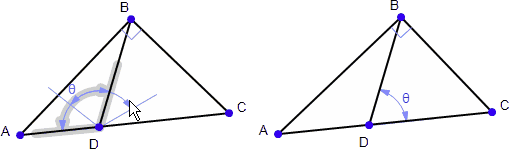

角度を指定する際、その条件が目的とは異なる側に与えられる場合があります。以下の例は、BDC としたいところが BDA になってしまったものです。この場合、表示された注釈の矢印にマウスのカーソルを置き、それを反対側にドラッグしてボタンを離すことで、向きを変更することができます。

直線の方向角に関する注釈を追加するには、以下の手順に従います：

1. 直線、線分、ベクトル、または、多角形の辺の１つを  で選択します。注釈の方向角アイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 方向角アイコンをクリックします。
3. 方向角に関する情報を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

直線の傾きに関する注釈を追加するには、以下の手順に従います：

1. 直線、線分、ベクトル、または、多角形の辺の１つを  で選択します。注釈の傾きアイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 傾きアイコンをクリックします。
3. 傾きに関する情報を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

点の座標に関する注釈を追加するには、次の手順に従います：

1. 点を  で選択します。注釈の座標アイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 座標アイコンをクリックします。
3. 座標に関する情報を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

ベクトルの係数に関する注釈を追加するには、以下の手順に従います：

1. ベクトルを  で選択します。注釈の係数アイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 係数アイコンをクリックします。
3. ベクトルの係数に関する情報を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

描画ウィンドウで注釈をクリック＆ドラッグすれば、その位置を修正することができます。

直線状の任意の描画要素、すなわち、直線、線分、ベクトル、多角形の辺には、合同マークを配置することができます。以下の手順に従います：

1. 直線、線分、ベクトル、多角形の辺のいずれかを  で選択します。注釈の合同アイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 合同アイコンをクリックします。

注意：条件ツールで合同を配置すると２つの直線の位置関係が変化しますが、注釈の合同では直線の位置関係は変わらずそのまま維持されます。

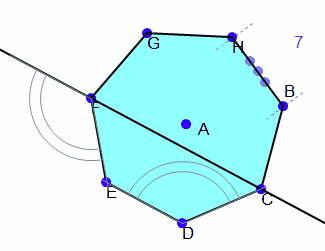

直線状の任意の描画要素、すなわち、直線、線分、ベクトル、多角形の辺のうちいずれか２つの間には、合同マークを配置することができます。以下の手順に従います：

1. 直線、線分、ベクトル、多角形の辺のいずれか２つを  で選択します。注釈の合同な角アイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 合同な角アイコンをクリックします。

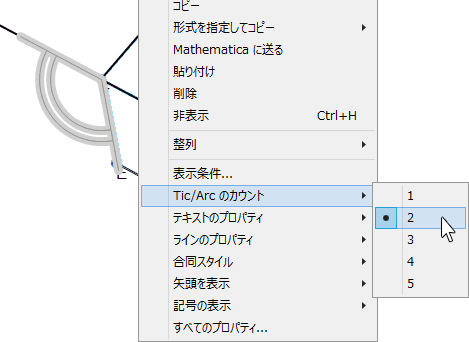

注釈の弧の数を変更するには、以下の手順に従います：

1. 変更する注釈を選択します。
2. 右クリックして選択範囲に関するコンテクストメニューを開きます。
3. メニューから Tic/Arc のカウントを選択して、変更したい数字をクリックします。

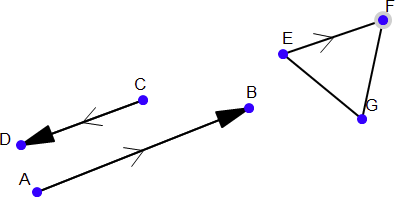

線状の描画要素、すなわち、直線、線分、ベクトル、または、多角形の辺のいずれかには、平行マークを配置することができます。以下の手順に従います：

1. 直線、線分、ベクトル、または、多角形の辺のいずれかを  で選択します。注釈の平行アイコン  が有効になり、選択した直線がハイライトで表示されます。
2. 平行アイコンをクリックします。

注意：条件ツールで平行を配置すると２つの直線の位置関係が変化しますが、注釈の平行では直線の位置関係は変わらずそのまま維持されます。

注釈の数式コマンドは、描画ウィンドウの任意の場所に数式を１行だけ配置したいときに使うと便利です。

1. 数式アイコン  をクリックします。
2. 数式を配置したい場所にカーソルを移動したら、そこでクリックします。
3. 数式を入力します。書式に制約条件はありません。入力内容には、記号や注釈記号を利用することができます。入力が完了したら Enter キーを押します。

描画ウィンドウで注釈をクリック＆ドラッグすれば、その位置を修正することができます。
