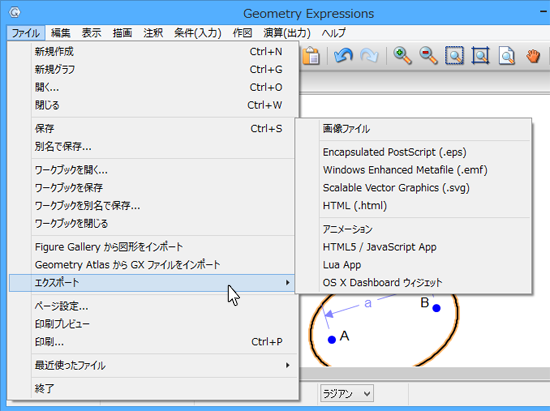

ファイルメニュー
ファイルメニューには、Windows 標準のファイル操作機能と、他のプログラムにコピーしたりエクスポートするためのオプションが用意されています。このうち幾つかのオプションは、アイコンバーにも用意されています。
機能 | ||
|---|---|---|
 | 新規作成 | 新規プロジェクトを作成します。 |
| 新規グラフ | グラフモードでは、両軸のスケールを変更できます。 | |
 | 開く… | プロジェクトを開くためのファイルを開くダイアログボックスが表示されます。 |
| 閉じる | 現在開いているファイルを閉じます。ファイルを複数開いている場合は、タブで選択しているファイルが閉じます。 | |
 | 保存 | ファイルを保存します。現在作業中の内容が一度もファイルに保存されていない場合は、ファイルを別名で保存 (Save As) ダイアログボックスでそのプロジェクトファイルを保存する場所を指定します。 |
| 別名で保存… | ファイルを別名で保存 (Save As) ダイアログボックスが表示されますので、新規または異なるパス/ファイル名を入力します。バックアップを取るのに役立つ機能です。 | |
| ワークブックを開く | ファイルを開くダイアログボックスが表示されます。他のファイルを開いている場合、ワークブックを選択した時点でそれらは閉じられることになります。 | |
| ワークブックを保存 | タブ状に並んだすべてのページを単一のワークブック (.gxw) として保存します。保存したワークブックを開くとこれらのページを一度に開くことができます。 | |
| ワークブックを別名で保存… | タブ状に並んだすべてのページを単一のワークブック (.gxw) として保存し、そのワークブックに新規または異なるパス/ファイル名を指定することができます。 | |
| ワークブックを閉じる | 現在開いているワークブックを閉じます。内容に変更を加えたページがあれば、それらを個別に保存 (.gx ファイル) するかどうかが尋ねられます。 | |
| Figure Gallery から 図形をインポート | ワークシートやその他のドキュメントの作成に必要な一般的な幾何図形を内容とするショートカットです。 | |
| Geometry Atlas から GX ファイルをインポート | あらかじめ作図されている多数の興味深い定理と問題の中のいずれかをインポートします。ブラウザでファイルを閲覧し、調べたいものを選びます。 | |
| エクスポート | ファイルを Windows Metafile (.emf) 形式 (Windows 版のみ) 、画像ファイル、Encapsulated PostScript (.eps)、HTML ファイル (. html)、アニメーション GIF、JavaScript ファイル、Lua アプリ、OS X Dashboard ウィジェットでエクスポートします 。 | |
| ページ設定… | プリンターと印刷オプションを選択するためのページ設定ダイアログボックスが表示されます。 | |
 | 印刷プレビュー | プリントアウトされる内容がページ単位で表示されます。 |
 | 印刷… | システム標準の印刷ダイアログが表示されます。 |
| 最近使ったファイル | クリックすると最近使用したファイルの一覧が表示されます。選択するとそのファイルが開きます。 | |
| 終了 | 保存に関するダイアログが表示されたあと、プログラムを終了します。 |
1. Figure Gallery から図形をインポートする
描画に必要な図形のうち頻繁に利用するものはありませんか？Figure Gallery を使えば作業を簡単にすることができます。専用ブラウザでフォルダを閲覧すると、多数のオブジェクト、グラフ、変換サンプルを確認できます。これらは、まったくゼロから作らなくても、そのまま使ったり、必要に応じて作り変えることができます。
Figure Gallery データベースファイルは、Geometry Expressions のインストール時にお持ちのコンピュータにコピーされます。
図形をインポートする手順は、以下の通りです：
- ファイル > Figure Gallery から図形をインポート を選択します。
- フォルダまたはサブフォルダをダブルクリック (または、右下隅の選択をクリック) して、カテゴリ分けされた問題を表示します。検索ウィンドウでファイルを検索することもできます。
- 問題のいずれかをダブルクリック (または選択ボタンをクリック) して表示を拡大します。
- インポートボタン (右下隅の選択ボタンがこれにかわります) をクリックして、描画ウィンドウに図形を取り込みます。
一般コンテキストメニューから表示/非表示を選択を使用して図形の条件を編集したり、目的にあわせて図形の形状をドラッグします。保存するのを忘れないでください。

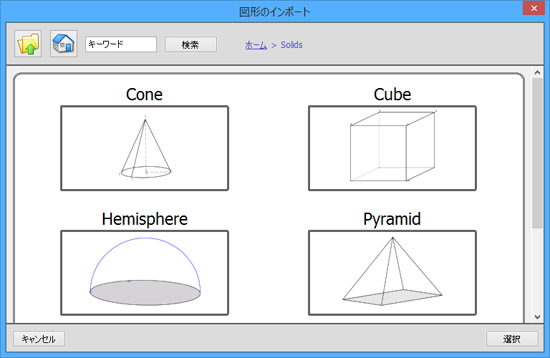

Figure Gallery から図形をインポートする
┗ Figure Gallery の中を移動する
Figure Gallery は、フォルダーとサブフォルダーからなる一般的なツリー構造で配置されています。
戻る：ひとつ上の階層に移動します。
ホーム：トップの階層に移動します。
検索ウィンドウを使えば、特定のファイルやファイルタイプを見つけることができます。検索ワードを入力したら、検索をクリックします。
ダイアログの中央上のテキストは、現在画面に表示されている階層を示しています。ホームをクリックすると、トップの階層に戻ります。
2. Geometry Atlas からファイルをインポートする
Geometry Atlas は、既に作図がなされている興味深い定理と問題を集めた膨大なコレクションです。解明するのを楽しんでください。必要な条件はインターネットに接続していることだけです。
幾何学的な要素で分類された一般的なツリー構造からなるアトラスを専用ブラウザで閲覧します。手順は、以下のとおりです：
- お使いのコンピュータがオンライン状態にあるかを確認します。
- ファイル > Geometry Atlas から GX ファイルをインポート を選択します。
- フォルダまたはサブフォルダをダブルクリック (またはフォルダを選択して選択ボタンをクリック) して、問題やサブフォルダを表示します。
- 問題をダブルクリック (または問題を選択して選択をクリック) して、その内容を拡大表示します。
- インポートボタンをクリックすると、描画ウィンドウに図形が取り込まれます。

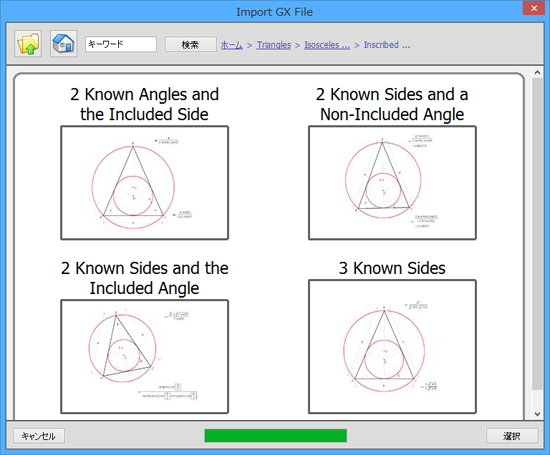

Geometry Atlas からファイルをインポートする
┗ Geometry Atlas の中を移動する
ひとつ上の階層に移動します。
トップの階層に移動します。
検索ウィンドウを使えば、特定のファイルやファイルタイプを見つけ出すことができます。検索ワードを入力したら検索ボタンをクリックします。
ダイアログの中央上のテキストは、現在画面に表示されている階層を示しています。ホームをクリックすると、トップの階層に戻ります。
3. 図形をエクスポートする
図形を他のプログラムにエクスポートするには、ファイル > エクスポートを選択します。図形をエクスポートできる形式は以下のとおりです：
静的なファイル形式
- 画像： BMP, JPEG, TIFF, PNG, XMP
- Encapsulated Postscript
- Windows Enhanced Metafile
- Scalable Vector Graphics
- HTML
動的なファイル形式
- アニメーション GIF
- HTML5 / JavaScript アプレット
- Lua アプレット
- OS X Dashboard ウィジェット
注意： EMFおよびEPS 形式では、半透明や透過画像がサポートされていません。これらの形式にエクスポートしようとすると警告メッセージが表示され、アイテムの内容に準じたエクスポートが行われます。
画像ファイル、EPS、EMF、SVG、HTML 形式にエクスポートする手順は以下の通りです：
- いずれのファイルタイプもファイル名を入力するか、適切なフォルダとファイルをフォルダアイコンをクリックして選択します。
- 画像ファイルと HTML ファイルの場合は、さらに次の手順を進めます。
- 表示されたカーソル
でエクスポートする図形の範囲を選択します (領域の対角線をクリック＆ドラッグします)。
図形をエクスポートする
┗ 画像ファイルをエクスポートする

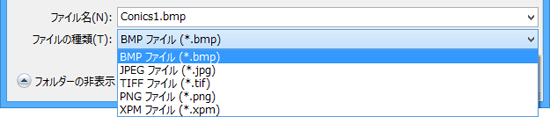

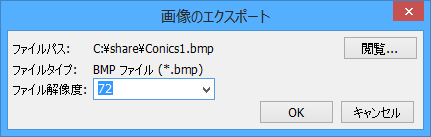

画像ファイルをエクスポートするとき、ファイルの種類と同じ行にある下向き矢印をクリックして目的の画像形式を選択します。
次に、ファイル解像度ボックスで画像の解像度を設定します。下向き矢印をクリックして、目的に該当する設定内容を選択するか、ウィンドウに直接数値を入力します。
図形をエクスポートする
┗ HTML ファイルをエクスポートする

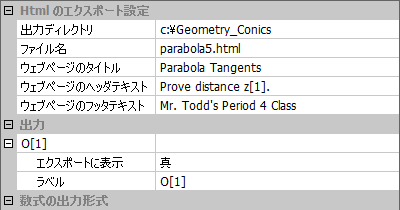

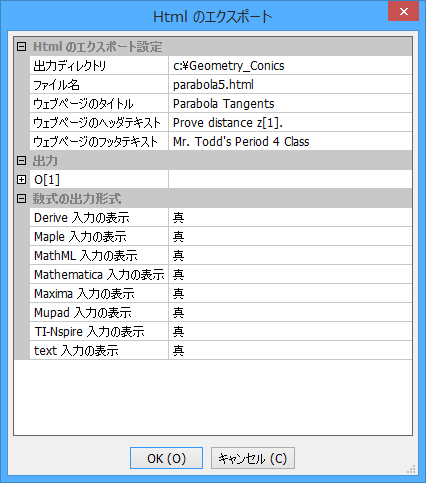

Html のエクスポート設定の項目に内容を入力します。このうちタイトル、ヘッダテキスト、フッタテキストはオプションです。出力の名称は、不明瞭なアルファベットと下付き文字ではないものに変更することができます。すなわち、ラベルとして現実に即した言葉を使用することができます。出力された数式を、Content MathML と Presentation MathML を含む様々な CAS (数式処理システム) のインプット形式で表示させることもできます。
図形をエクスポートする
┗ アニメーションファイルをエクスポートする
ファイル > エクスポート > アニメーションを選択すると、アニメーション gif を作成することができます。この形式は、様々なアプリケーションでサポートされているので、例えば、PowerPoint のスライドや Wikipedia のページなどにアニメーションを埋め込むことができます。

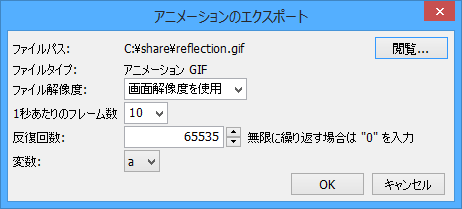

作成する gif ファイルのディレクトリと名称を選択したら、アニメーションのベースとなるパラメータやアニメーションの各種技術的特性を選択するためのダイアログが表示されます。
ファイル解像度：出力の解像度を指定します。使用する数字が大きいほど、アニメーションの作成と読み込みにそれだけ時間がかかることになります。
1秒あたりのフレーム数：この数字を変数ツールボックスで指定したアニメーション継続時間に掛けると、確保されるフレーム数が求まります。例えば、1秒あたりのフレーム数を 10 に設定し、変数ツールボックスでアニメーションの継続時間を 4 秒に指定しているとすれば、確保されるフレーム数は 40 となります。確保するフレーム数が多いほど、アニメーションの作成処理にかかる時間と読み込みにかかる時間は長くなることになります。
反復回数：１つのアニメーションを再生するときの回数です (例：アニメーションを含む PowerPoint のスライドを表示する場合の再生回数)。アニメーションを再生する回数を入力します。無限に繰り返す場合は 0 を入力します。
変数：アニメーションをコントロールする変数を選択します (変数ツールボックスにある変数ならいずれも選択できます)。アニメーションの範囲を定義する変数の上限と下限は、変数ツールボックスで設定します。
図形をエクスポートする
┗ JavaScript ファイルをエクスポートする
ファイル > エクスポート > [HTML5 / JavaScript App] を選択すると、Geometry Expressions のモデルを JavaScript アプリケーションとして html ページ内にエクスポートすることができます。エクスポートした内容は、HTML 5 をサポートする任意のブラウザで実行することができます。
JavaScript Applet ジェネレーターダイアログの各項目に内容を入力します。
出力ディレクトリ：ファイルを書き出す場所を指定します。指定したディレクトリに１つのファイル (name.html) が作成されます。name.html をブラウザに表示すると、アプレットの内容を確認することができます。
アプレットの名称：出力される html ファイルの名称です。
自動スケール：これを真に設定すると、ユーザーが入力値のいずれかを変更したときに、JavaScript アプレットの図形スケールが自動的に調整されます。偽に設定した場合は、OK をクリックしたあと、図形周囲の矩形をクリック＆ドラッグしてエクスポートする領域を指定します。
幅と高さは、HTML ページに描画するサイズを指定するものです。
ウェブページのタイトル、ウェブページのヘッダテキスト、ウェブページのフッタテキスト：作成するアプレットの各部分に表示するテキストを入力します。
ヘッダテキストとフッタテキストが複数行にわたる場合もあるでしょう。このダイアログを閉じる前に、以下の手順で、前に戻り、各テキストボックスの内容を変更できます。
- 変更するテキスト入力ボックスを選択します。
をクリックしてダイアログを表示させます。- テキストの入力や編集がすんだら、OK をクリックします。

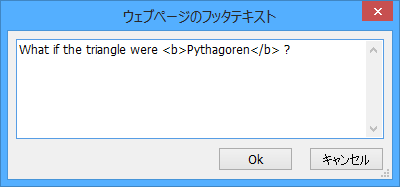

注意：ヘッダおよびフッタテキストには、HTML コードを挿入できます。例えば、フッタテキストの単語を太字にするには図のように記述します：
入力：ユーザーが変更可能な変数を選択したり、変数を識別するラベルを入力したり、使用するコントロールの種類を選択することができます。
JavaScript モデルでは、Gx モデル内にあるいずれの変数も入力変数として選択することができます。詳細は、以下に示す UI タイプの説明をご覧ください。
出力：アプレットに表示する出力と、そのテキストラベルを選択することができます。
以下の例をご覧ください。
図形をエクスポートする
┗ JavaScript ファイルをエクスポートする
┗ JavaScript アプレットの例

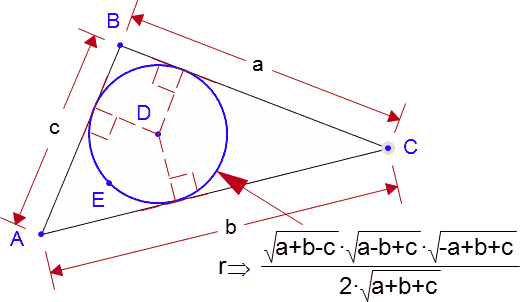

JavaScript アプレットの作成には、内接円の半径を示す以下の Gx モデルを使用します。

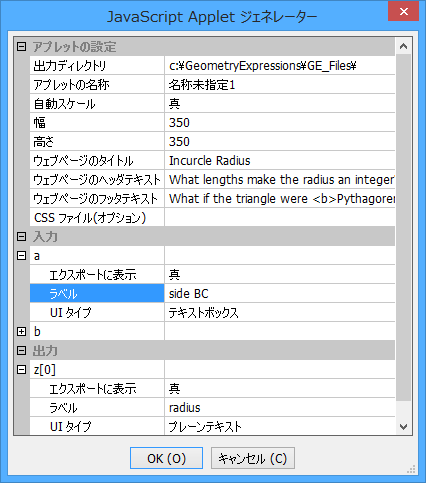

JavaScript Applet ジェネレーターのダイアログに入力したパラメータは以下の通りです：

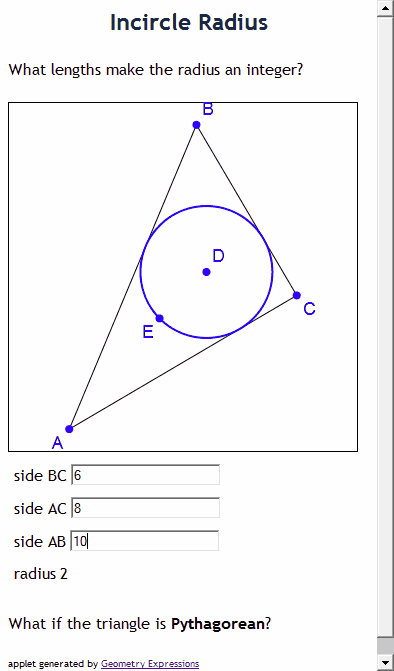

出力結果は以下のようになります：
エクスポートされた画像は、キーボードの + キーと – キーを使って拡大・縮小したり、矢印キーを使って移動させることができます。タッチパネル型デバイスに表示する場合は、マルチタッチ機能がこのアプレットでサポートされます。
図形をエクスポートする
┗ JavaScript ファイルをエクスポートする
┗ JavaScript アプレットによるアニメーション

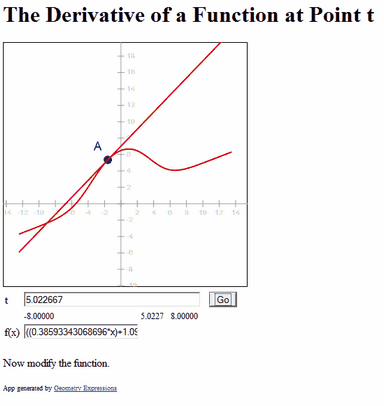

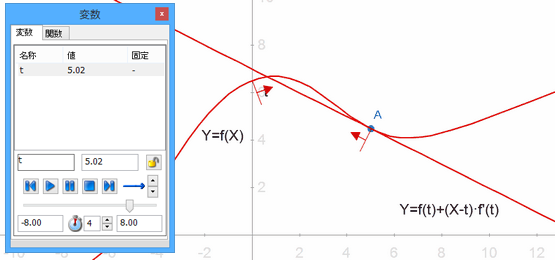

このアプレットでは、一般関数 f(x) を描画し、点 t における導関数を作図します (条件に線上に配置
を使用) 。Gx の描画ウィンドウは図のようになります：

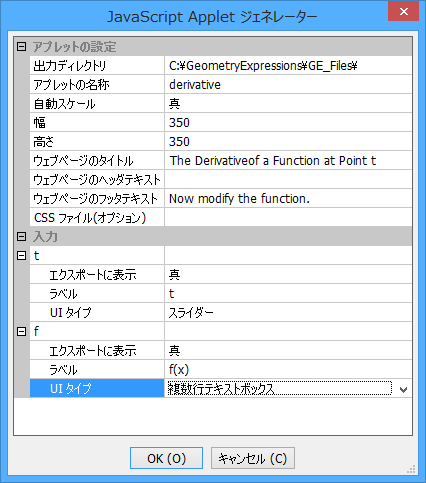

JavaScript Applet ジェネレーターのダイアログに入力したパラメータは以下の通りです：

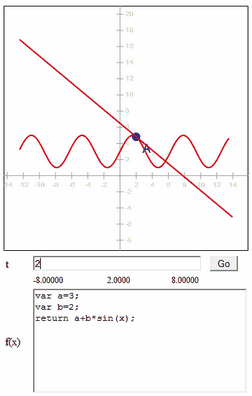

変数 t の UI タイプにスライダーを選択することで、変数パネルで指定された範囲 t に関するアニメーションのコントロールが Go/Stop ボタンになります。
関数を編集するには、編集フィールドに新しい関数を入力するだけです。複数行の関数を使えばオプションを増やすことができます。
図形をエクスポートする
┗ Lua アプレットの作成
TI-Nspire™ 電卓をお持ちであれば、インタラクティブな Lua アプレットを作成することで、Geometry Expressions モデルをそこに入れることができます。
変数はテキストボックスまたはスライダーを使って調整することができます。変数の座標、または、線上に配置のパラメータとして条件を与えられた Geometry Expressions モデルの任意の点は、Lua アプレットでドラッグ可能な点として設定することができます。

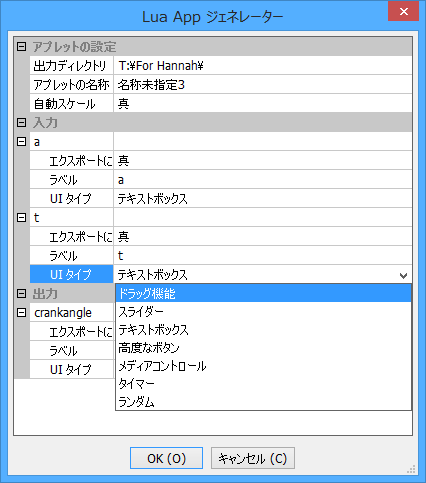

Gx モデルを作成したら、ファイル > エクスポート > Lua App を選択します。Lua App ジェネレーターダイアログの各項目を設定します。
出力ディレクトリ：Gx によって出力されるファイルの場所を指定します。指定したディレクトリに name.tns というファイルが作成されることになります。
アプレットの名称：Lua (.tns) ファイルの名称です。
自動スケール：これを真に設定すると、ユーザーが入力値のいずれかを変更したときに、Lua アプレットの図形スケールが自動的に調整されます。偽に設定した場合は、OK をクリックしたあと、図形周囲の矩形をクリック＆ドラッグしてエクスポートする領域を指定します。
入力：ユーザーが変更可能な変数を選択したり、変数を識別するラベルを入力したり、使用するコントロールの種類を選択することができます。
- Lua アプレットでは、Gx モデル内にあるいずれの変数も入力変数として選択することができます。詳細は、以下に示す UI タイプの説明をご覧ください。
出力：アプレットに表示する出力と、そのテキストラベルを選択することができます。
- Geometry Expressions モデルに存在する測定結果はいずれも Lua アプレットの出力に選択することができます。
Geometry Expressions のモデルで表示されるいずれの測定値も、選択して Lua app に出力することができます。
OK をクリックすると、Lua コードがクリップボードに格納されますので、お持ちの TI-Nspire Teacher Software Script Editor に貼り付けてください。
図形をエクスポートする
┗ Lua アプレットの作成
┗ Lua スクリプトエディター TI
TI-Nspire™ 用の Lua アプレットを作成するには、TI-Nspire™ Teacher Software または TI-Nspire™ CAS Teacher Software をインストールしておく必要があります。

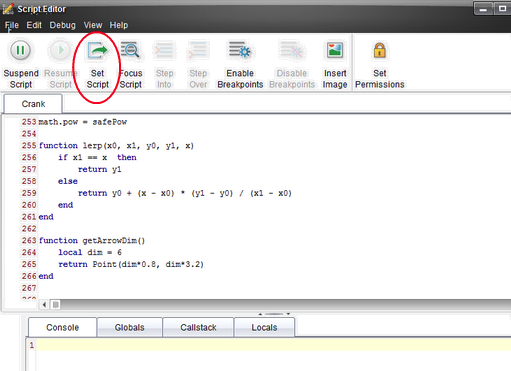

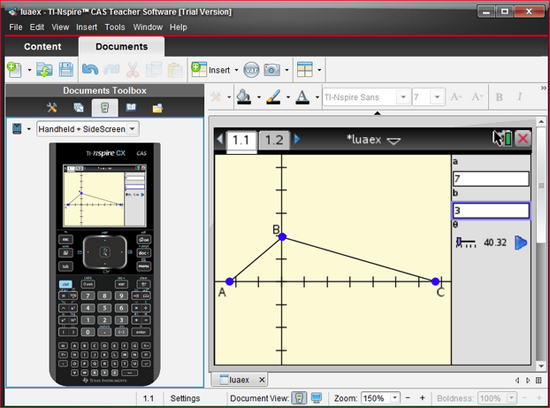

Insert > Script Editor > Insert Script をクリックして、Script Editor ウィンドウを表示します。
表示されたウィンドウにクリップボードの内容を貼り付け (Ctrl+V) ます。Set Script をクリックします。
プレビューウィンドウにアプレットが表示されます。
エクスポートされた画像は、キーボードの + キーと – キーを使って拡大・縮小したり、矢印キーを使って移動させることができます。
図形をエクスポートする
┗ OS X Dashboard ウィジェットの作成
Dashboard ウィジェットは、Mac の Dashboard に配置される点を除けば JavaScript アプレットととても良く似ています。ファイル > エクスポート > OS X Dashboard ウィジェットを選択します。

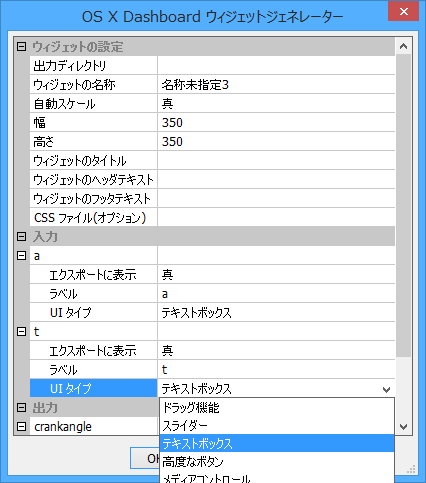

OS X Dashboard ウィジェットジェネレーターダイアログに各項目の内容を入力します。
出力ディレクトリ：Gx によって出力されるファイルの場所を指定します。name.wdgt というフォルダが作成され、ウィジェットに必要なすべてのコンポーネントが出力されることになります。
ウィジェットの名称：フォルダとメインの .html ファイルの名称です。
自動スケール：これを真に設定すると、ユーザーが入力値のいずれかを変更すると、ウィジェットの図形スケールが自動的に調整されます。偽に設定した場合は、OK をクリックしたあと、図形周囲の矩形をクリック＆ドラッグしてエクスポートする領域を指定します。
幅と高さは、ウィジェットボックスに描画するサイズを指定するものです。
ウィジェットのタイトル、ウィジェットのヘッダテキスト、ウィジェットのフッタテキスト：作成するウィジェットの各部分に表示するテキストを入力します。
ヘッダテキストとフッタテキストが複数行にわたる場合もあるでしょう。このダイアログを閉じる前に、以下の手順で、前に戻り、各テキストボックスの内容を変更できます。
- 変更するテキスト入力ボックスを選択します。
- をクリックしてダイアログを表示させます。
- テキストの入力や編集がすんだら、OK をクリックします。

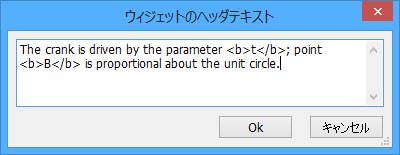

注意：ヘッダおよびフッタテキストには、HTML コードを挿入できます。例えば、フッタテキストの単語を太字にするには以下のように記述します：
CSS ファイル (オプション)：お気に入りのカスケーディング・スタイルシートを添付することができます。これを使えば、同じスタイルシートを毎回作成する必要はありません。
入力：ユーザーが変更可能な変数を選択したり、変数を識別するラベルを入力したり、使用するコントロールの種類を選択することができます。
ウィジェットでは、Gx モデル内にあるいずれの変数も入力変数として選択することができます。詳細は、以下に示す UI タイプの説明をご覧ください。
出力：アプレットに表示する出力と、そのテキストラベルを選択することができます。
Geometry Expressions モデルに存在する測定結果はいずれもウィジェットの出力に選択することができます。
図形をエクスポートする
┗ アプレットの UI タイプ

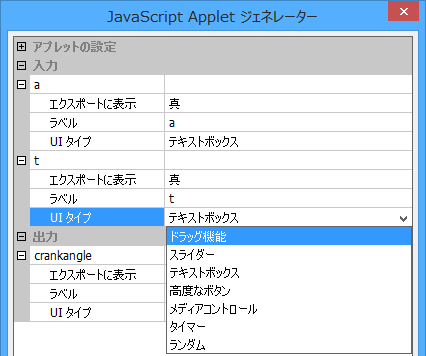

JavaScript、Lua アプレット、および、ウィジェットの入力と出力は、いずれも同じ UI タイプです。選択肢を以下に示します。
入力
- ドラッグ機能：変数の座標、または、線上に配置のパラメータとして条件を与えられた Geometry Expressions モデルの任意の点は、JavaScript、Lua アプレット、ウィジェットでドラッグ可能な点として設定することができます。しかし、その点の条件となる変数には関数や負を使うことはできません。ドラッグ可能な点に定義できるのは正の変数のみです。すなわち、この変数の値は負になってもかまいませんが、線上に配置のパラメータに -t を使うか、または、点の座標を (x, 3*x) とすると、その点はドラッグすることはできません。
- スライダー：変数パネルの Gx アニメーションで指定した値をもとにスライダーの範囲が決まります。 注意：すべてのブラウザがスライダーをサポートするとは限りません。

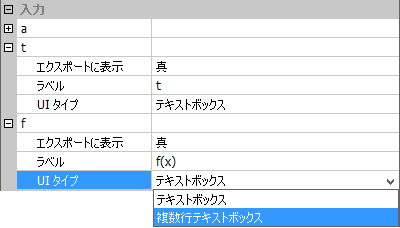

- テキストボックス：変数に対して任意の数値を入力できるようになります。関数では、一行のテキストボックスか、複数行テキストボックスのいずれかを選択できます。JavaScript アプレットやウィジェットの複数行の文では、JavaScript の return 文を使うことを思い出しましょう。
注意：JavaScript アプレットやウィジェットの編集フィールドで変数や関数を定義する場合、JavaScript では、べき乗の表現に “^” を使えないことを思い出してください。X2 をあらわすには必ず pow(X,2) と記述します。
- 高度なボタン：変数ラベルをボタンに表示し、クリックするたびに変数を増加させることができます。その範囲と方向は Gx のアニメーション設定の内容が使用されます。Gx で 10進値が使用されていれば、その値は整数に簡約されます。
- メディアコントロール：高度なボタンと機能は同じですが、更に幾つかのオプションがあります。 指定範囲内の値について以下のことができます：
- モード設定にかかわらず値の増加と減少を選択可能。
- 値を直接入力して特定の整数値にジャンプする (テキストボックスモードと同じ)
- 範囲の先頭または末尾にジャンプする

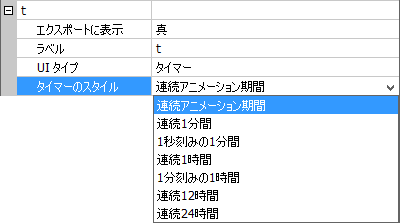

- タイマー：時計アプレットとスムーズなアニメーション作成に有効です。タイマーのスタイルは以下のとおりです：
時間、分、秒は、お持ちのコンピュータの時計から取得されます。
- ランダム：指定した変数に GX の変数ツールパネルで設定した範囲にあるランダムな値を１つ代入します。代入された変数の値を別のランダムな数値に変更するには、リロードボタン
をクリックします。
出力
Geometry Expressions モデルに存在する測定値は、いずれも JavaScript、Lua アプレット、ウィジェットの出力として選択することができます。エクスポートに表示の行で真を選択し、必要があればそのラベルを編集します。

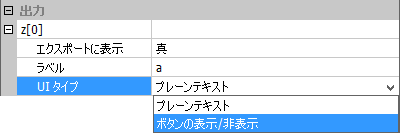

- UI タイプ：プレーンテキスト、または、ボタンの表示/非表示。後者は出力結果の表示をボタンで切り替えることができます。
4. グラフモード

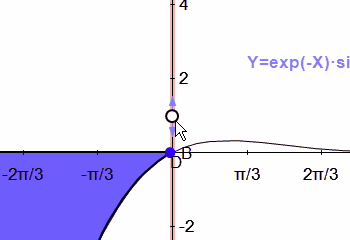

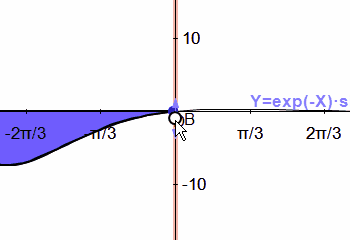

XY 両軸のスケールをそれぞれ個別に変更しなければならないグラフを描画する場合は、ファイル > 新規グラフを選択します。
- グラフを描画します。
- 軸の一方をクリックします。クリックした軸はハイライトで表示され、円形のハンドルが表示されます。
- 軸に表示されたハンドルをマウスで上下にスライドします。
注意：グラフモードでは、両軸のスケールを個別に変更できることから明らかなように、図形の描画、条件、作図ツールの殆どは利用することができません (グレーで表示されます)。
