FlexPro 2025 (v14) 新機能

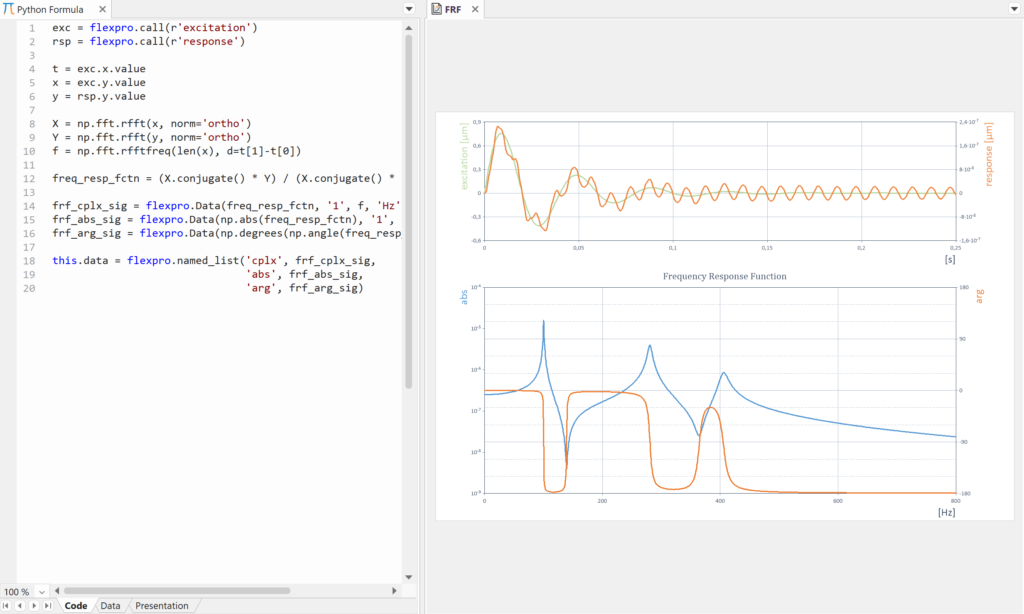

Python 統合

Python プログラミング言語のシームレスな統合は、FlexPro 2025 のハイライトです。最も広く使用されているプログラミング言語の 1 つにアクセスし、グローバルに活動するユーザーコミュニティの恩恵を受けることができます。

Python には、解析に使用できるさまざまな強力なライブラリが付属しています。FlexPro 2025 で、機械学習や人工知能などの分野でのエキサイティングな新しい可能性を発見してください。

  • Python を FlexPro に直接統合:
    FPScript の数式に加えて Python の数式を作成し、FlexProの 他のオブジェクトと同じように使用できるようになりました。
  • 最大限の柔軟性:
    FPScript の数式で任意の Python 関数を直接使用できる自由度があります。
  • Python モジュールで無限の可能性:
    独自の Python インストールから無制限のモジュールにアクセスして、カスタマイズされたソリューションを作成し、データ解析をさらに強力にします。
  • 既存の Python スクリプトのシームレスな再利用:
    カスタマイズに費やす時間を減らします。すでに開発された Python スクリプトは簡単に再利用できるため、さらに生産性を高めることができます。

デバッガーの改良

数式のエラーを追跡するためのデバッガーが完全に改訂されました。FPScript と Python の両方の数式をシームレスにサポートします。

新しい「呼び出しスタック」ウィンドウでは、どの式がどの順序で呼び出されたかを正確に確認でき、マウスをクリックするだけでコードウィンドウを切り替えることができます。

新しい「ブレークポイント」ウィンドウには、プロジェクトデータベース内の数式に設定されたすべてのブレークポイントが表示されます。ブレークポイントを非アクティブ化したり、マウスをクリックしてブレークポイントのコード行に移動したりできます。ヒットカウンタ、ブレーク条件、メッセージ出力は、ブレークポイントの便利なプロパティです。

改訂された「ウォッチ」ウィンドウには、現在の結果と、リスト内の数式のすべてのローカル変数の内容が表示されます。任意の式をモニターとして追加できます。非スカラーデータは、「データ」プレビューウィンドウのボタンに触れるだけで表示できます。

プロジェクトデータベースの新機能により作業がさらに便利に

新しいオブジェクトリストナビゲーションバーを使用して、プロジェクトデータベース内のフォルダー間を簡単に移動できます。新しい「検索と置換」ダイアログボックスで貴重な時間を節約し、選択したオブジェクト、フォルダー、またはプロジェクトデータベース全体をすばやく検索して、置き換えたいテキストを探すことができます。

新しい「インポートと追加」選択オプションでは、フォルダー内の既存のデータレコードは変更されず、新しくインポートされたデータレコードが追加されます。

FlexPro によるシリーズ評価がさらに便利になりました: 結果としてデータセットのリストを返すマルチチャンネル解析が、フォルダーウィンドウにフォルダーのように表示されるようになりました。そこでこのようなリストを選択すると、そのリストエレメントがオブジェクト一覧に表示され、個別に選択することができます。

正確な耐用年数予測と経験分布関数のための新しい解析オブジェクト (統計解析モジュール)

新しい解析オブジェクト「寿命解析」では、2 パラメータのワイブル分布を使用して製品の寿命を予測できるようになりました。新しい経験分布解析オブジェクトでは、未分類データの経験分布関数を計算できるようになりました。

さらに効率を高めるための音響の拡張機能 (音響解析モジュール)

この拡張機能により、音響測定データの評価がさらに効率的になります。入力データを電圧シグナルとして利用可能にするか、圧力シグナルとして利用可能かを簡単に指定できるようになりました。さらに、データがすでに校正されている場合、校正を明示的に選択するオプションが追加されました。

列テーブルと行テーブルの並べ替え

新しい「列テーブルと行テーブルによる並べ替え」機能により、データの概要をさらに把握できます。列テーブルまたは行テーブルのデータを任意の列または行で並べ替えて簡単に表示できるようになりました。

新しいダイアグラムタイプ:箱ひげ図

新しいダイアグラムタイプの箱ひげ図を使用すると、位置と分散の最も重要な堅牢な測定値を明確に表示できます。最小値、下位四分位数、中央値、上位四分位数、および最大値が表示されます。

その他

  • グローバル操作を元に戻す
  • 値とフィールドの編集を元に戻す
  • マーカーの設定、削除、デザインを元に戻す/やり直し
  • 相対ファイルパスまたはデータレコードで指定されたファイルパスとリンクするファイルデータ
  • シグナルサンプリング解析オブジェクトの拡張により、2 つのデータ削減方法が含まれるようになりました。
  • シグナルスケーリング解析オブジェクトの拡張により、データセットの X 成分の線形スケーリングのオプションが含まれるようになりました。
  • 解析オブジェクトの数値パラメータを、データセット参照で直接指定できるようになりました。
  • 単位管理の更新
  • FPScript 関数の追加

FlexPro 2021 (v13)  で追加された機能

最先端のインタラクティブなデータ解析

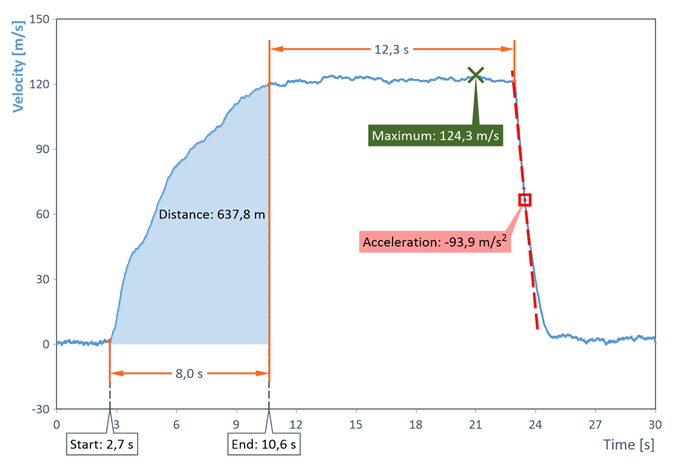

  • カーソルを成形し、カーソルに座標を直接表示します。
  • 補助カーソルを使用して、サイドバンド、スロープ、周波数/次数の測定ができます。(オプション)
  • 20 種類以上のカーソルマーカーテンプレートから選択して、データのマーキングやカーブのディメンジョンに使用できます。
  • マルチマーカーを使って、複数のカーブの X 位置をマークすることができます。
  • 設定済のマーカーの位置を、マウスを使用または新しい座標を入力して簡単に変更できます。

行テーブルの追加とカラムテーブルの改良

行テーブルは、複数のデータセットまたはデータセットのリストを下の行に表示します。特に、連続測定の統計など、多数の単一の値を表示するのに適しています。

カラムテーブルも改良され、任意のフォントアングル、長いテキストの折り返し、大量のデータのための様々なページネーションモードなどが装備されました。

コントロールパネルとコントロール

FlexPro 2021 を使えば、Visual Basic で手間のかかるプログラミングをすることなく、インタラクティブな評価項目を作成できます。

  • 入力フィールド、コンボボックス、チェックボックスなどのコントロールをドキュメントに直接配置して、フォームによるデータ入力を可能にします。
  • コントロールを備えた新しいパネルをワークシートに埋め込むことで、パワフルなダッシュボードを作成することができます。
  • ボタンや他のコントロールを VBA マクロでリンクして、複雑な動作を実現します。

新たな手法による次数解析(オプション)

FlexPro 2021 は、回転機械の振動や音信号を回転数範囲に変換し、次数スペクトルや次数進行を効率的に導き出します。

  • 次数の経時変化を分析し、次数スペクトルで次数を直接識別します。
  • 次数スペクトルから、時間、速度、回転数、周波数に対する次数曲線を抽出します。
  • RMS 次数スペクトルまたは RMS 次数切片の平均を計算して、振動信号内の個々の次数のスペクトル内容を決定します。
  • 回転数範囲のバンドパスフィルタを使用して次数をフィルタリングし、特に元の(時間)サンプリングによる次数の進行を計算します。
  • 高調波フィルタを使用して、時間信号から特定の次数の高調波成分を抽出または除去します。

DMS ロゼット変換

ひずみゲージロゼットを使用して測定した 2 つまたは 3 つのひずみ信号から、主応力や主ひずみなどの異なる量を計算します。この解析では、実際の変換を行うだけでなく、交差感度を考慮したり、オプションで温度補正を行うこともできます。

バイナリデータのインポートスキーム

バイナリデータをインポートする際には、チャンネルの選択、チャンネル名の変更、単位の割り当て、計算など、さまざまな設定を行う必要があります。FlexPro 2021 では、これらの設定をインポートスキームとして保存することで、他のデータセットを自動的にインポートすることができます。

その他

  • プロジェクトデータベースの自動保存と復元
  • 1 列の座標ウィンドウ
  • カーソルの下でデータを編集するためのコマンドを追加
  • カーソルをオフにした場合のブランドのデザインと配置
  • マップ表示時に記録位置に画像マーカーを設定
  • カーソルマーカーの保存方法の改善
  • データエクスプローラーから、階層構造のデータや絶対時刻付きのデータをインポート
  • 複数の Excel ワークシートを一括してインポート
  • テキストファイルから 16 進数やバイナリデータ、引用符付きテキストをインポート
  • 名前、コメント、ユニットによるチャンネル選択フィルター、リンク可能な論理的 AND/OR
  • インポートスキームでのチャンネル名の変更
  • インデックス作成からフォルダやオブジェクトを除外
  • 階層的データフォーマットのインデックス作成
  • プロジェクトデータベース内のテンプレートフォルダや数式コレクションの非表示
  • 2D グラフの対称的な軸のスケーリングおよび軸のゼロ点の調整
  • 2D ダイアグラムの任意の曲線に対する地盤線
  • ドキュメントのヘッダーとフッター
  • メディアオブジェクトによる音声信号の同期再生
  • マルチページテキストオブジェクト
  • 16 進法および 2 進法による数値データの出力
  • レインフロー分類におけるハーフサイクルの考慮(オプション)
  • オーバーラップではなくセグメントギャップのあるスペクトル
  • カスケード接続された IIR フィルターとルジャンドルフィルター
  • 絶対時間信号からの周期的時間区間のフィルタリング
  • データセットからのスパイクの補間または除去
  • イベント分離による信号のセグメンテーション
  • 10 種類の FPScript 関数の追加と、既存の関数の機能強化
