高度なモデリング機能

簡単なマウス操作で貴重な時間を節約

Crystal Studio を使ったフォトリアリスティックな 3D グラフィックの作成がどんなに簡単かを想像してみてください。魅力的な 3D 結晶構造を作成するのに必要なマウスクリックの回数は 5 回以下です。そして、もう一度クリックするだけで、粉末Ｘ線回折（XRD）、晶帯軸電子回折パターンや結晶構造の立体射影をプロットできます。旧式のソフトウェアをお持ちで、その習得に多くの時間を浪費しているとしたら、もったいないことです。Crystal Studio はクリックするだけで目的を実現できるのですから。

ナノチューブとナノコーン

カーボン (窒化ホウ素または他の元素) ナノチューブおよびナノコーンの作成コマンドを実装。
ナノチューブを歪める機能の装備。

A Bent (6,6) Tube

A Twisted Elliptical Tube

多層ナノチューブ、多層ナノコーンおよびチューブ束の作成。

多層ナノチューブ (MWCNT)

多層ナノコーン (MWCNC)

チューブ束 (Tube Bundle)

※多層ナノチューブ、多層ナノコーンおよびチューブ束の作成機能は、Professional 版・ Enterprise 版・Quantum版のみ利用できます。

異なるチューブ長を持つ (9,0), (5,5), (6,6), (10,0) および (10,10) ナノチューブに対してクローズドエンドのナノチューブの作成 (A Bent & Closed (10,0) Tube)

A Bent & Closed (10,0) Tube

各種結晶欠陥 (Crystal Defects) の作成

Cystal Studio を使えば、空孔 (vacancies)、格子間原子 (interstitial atoms) 、刃状転位および螺旋転位 (edge and screw dislocations)、積層欠陥 (stacking faults)、双晶とエピタキシャル２層の境界の各種結晶欠陥を容易に作成できます。

例１：NaCl 結晶構造の刃状転位

例２：FCC (111) 双晶

例３：FCC と BCC 間の Kurdjumov-Sachs 関係

回折パターン

単位胞の変換

Crystal Studio を使えば、新しい格子の Z 軸を指定するか、変換行列を指定することによって単位胞を変換できます。
- 例えば、標準的な面心立方格子 (FCC) 構造の Al (Fm-3m) 格子は、新しい Z 軸を [111] 方向に設定することによって、積層型の (ABCABC) 格子構造に変換できます。

3D 平面の原子配置ビューと逆格子ラウエ帯

Crystal Studio は、3次元平面上に原子を配置することができます。また、特定の平面に沿って結晶を裂くこともできます。以下の事例は、FCC Al (Fm-3m) 格子と、(111) 面および (110) 面。
逆格子ビューの脇に表示された高次ラウエ帯。
FCC Al with its (111) Twin reciprocal lattice plus [111] ZOLZ, FOLZ and SOLZ.
逆格子を開裂し、様々な次数のラウエ帯を調べたり、各次数のラウエ帯にある反射スポットの面指数や面間隔、構造因子を見つけることができます。
開裂された逆格子

コンボ（複合）ビュー機能

メインビューに開いている別のファイルや、使用中のファイルの平面原子ビューをサブ・ビューとして最大３つまで追加できます。追加されたサブ・ビューは、移動や回転によって希望のシーン（コンボ・ビュー）を構成できます。コンボビューは、高画質・高解像度の画像として保存できます。

Selective Build

ゼオライトのフレームワークやサブストラクチャーの構築を容易にするコマンド。

3D 対称要素の表示機能

回転軸、らせん軸、対称中心などの対称要素をあらわす原子ベクトル。

対称性要素

対称性要素2

配位とキャビティ（空孔）のある多面体

あらゆる種類の配位や空孔のある多面体を作成し、結晶を検索し、等価多面体をすべて生成します。空孔のある多面体では、内径の最大を計算します。

様々な結晶構造作成を強力に支援する機能

結晶構造をデータ・ベースに入力した場合は、以降いつでも使用できるようになります。
結晶構造のレイヤーを積み重ねます。
原子群の一部の原子を削除、変更、交換して超格子の単位胞などを構築します。

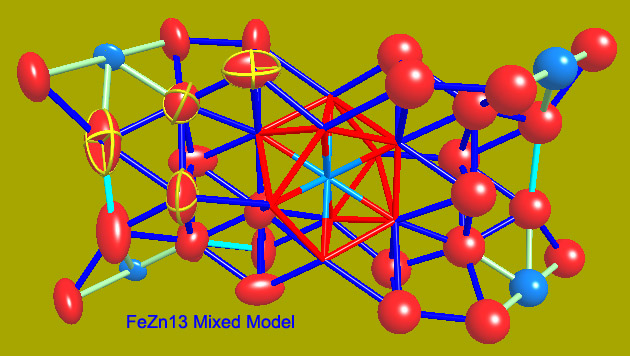

基本型、簡素型、カスタム、重層した複合型多面体やスティックモデル等、多数のスタイルの中からセル・スタイルを適用します。
異なる平面や結晶構造中の多面体を、半透明型のスタイルで可視化します。
異なる平面や層毎の原子ビューを作成します。驚異的な高品質グラフィックスで、層と層が重なる様子を見てください。
空孔部位または配位を示す多面体を半透明または不透明でプロットできます。
部位の占有因子をもつ格子間原子の追加や不純物の添加 (ドーピング) など。
結晶に対する視点を自由に変更し、マウスドラッグで回転させたり、任意の速度で回転する結晶をアニメーションする事もでき、可能性は無限です。
粉末回折パターン、晶帯軸電子線回折パターン、立体的投影図を対話的にプロットします。
任意のスタイル、サイズ、色を設定したフォントでテキスト・ラベルを作成します。
ヘルマン・モーガン記号（Hermann-Mauguin）とシェーンフリース記号（Schoenflies）は、International Tables for Crystallography やその他の文献で表記されているとおり、下付き文字、上付き文字および上部に付されるマイナス記号、その他の記号を含めすべて正確に表記できます。

シンプルなインターフェース

殆どの機能はマウス操作のみで実行できます。クリック 5 回以内でリアルな色彩の 3D 結晶が作成可能で、6 回のクリック以内で粉末回折パターン、晶帯軸電子線回折パターン、立体的な投影プロットが描画できます。
原子、結合、多面体等、任意のオブジェクト上でダブルクリックすれば、そのオブジェクトまたは相当物の位相を調整するダイアログが表れます。
局所的なパラメーターでも、全体を一括でも、どちらの変更も可能です。その他の場所でもダブルクリックしさえすれば、各種のパラメーター編集のためのダイアログやプロパティシートが表示され、視覚的な結晶構造の編集が可能です。3D ビューやオブジェクト上での右クリックは、ビューとオブジェクトの編集ポップ・アップメニューを個別に起動し、迅速に簡単に 3D ビュー上での編集を可能にします。

ファイルとデータの入出力

Crystal Studio は、CIF (Crystallographic Information File) ファイル、mmCIF (Macro-Molecule Crystallographic Information File) ファイル、PDB (Protein Data Bank) ファイル、ICSD (inorganic Crystal Structure Database) ファイルを直接読み込むことができます。また、CSD (Cambridge Structure Database) ファイル、CRYSTMET ファイル等の他の標準的なデータベースファイルも、CIF や mmCIF ファイル出力を使うことで間接的に読み込むことができます。

結晶構造データベースには、CSV 形式で保存された結晶構造データ、および、単位胞に配置された原子データを読み込むことができます。
Crystal Studio は、標準 CIF ファイルを書き出すことができます。また、シミュレーションやモデリング用プログラムで利用される Atom Coordinates ファイルに書き出すこともできます。
Crystal Studio は、データベースの結晶構造データを ASCII ファイルに書き出すことができます。また、データベースには ASCII ファイル形式で保存されり、他の方法で ASCII 形式で生成された結晶構造を読み込むことができます。
Crystal Studio は、粉末 XRD や ED パターンを ASCII または CSV ファイルとして書き出すことができます。また、MS Excel でも閲覧できるように、距離と角度を (CSV) ファイルに書き出すことができます。
Crystal Studio は、POV Ray Tracing (TM) Scene ファイルまたは直接、高解像度の画像ファイルに保存できます。

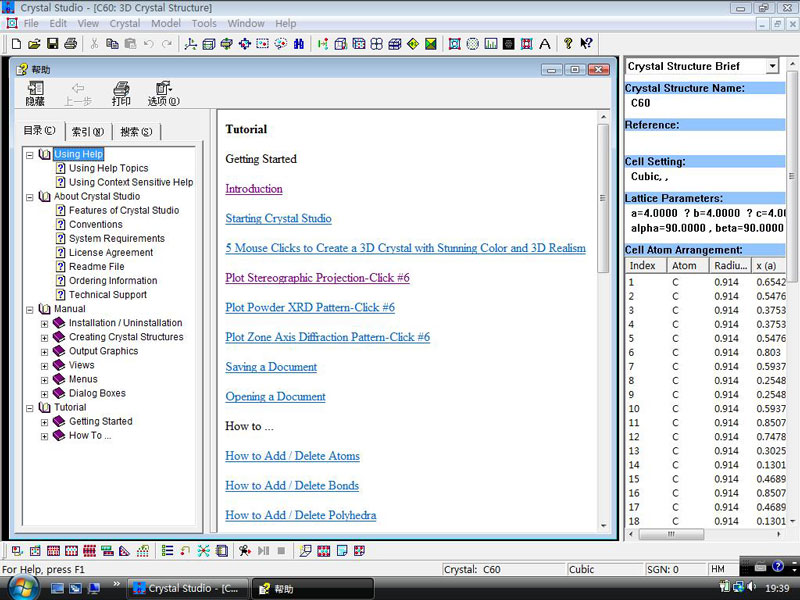

ハイパーリンクのオンラインヘルプシステム

ハイパーリンクのオンラインヘルプシステムが、マウス・クリックだけで関連トピックへのナビゲートを可能にします。コンテキストセンシティブ・ヘルプは、F1キーを押すだけで、状況に沿った的確なヘルプを表示します。
