チュートリアル１：グルタル酸（Glutaric Acid）
ここでは、原子データと結合データの基本的な入力方法と、相互貫入する原子の空間充填形式での表示方法を説明します。（原子位置と半径のデータは即席で用意したもので、現実のものではありません。）

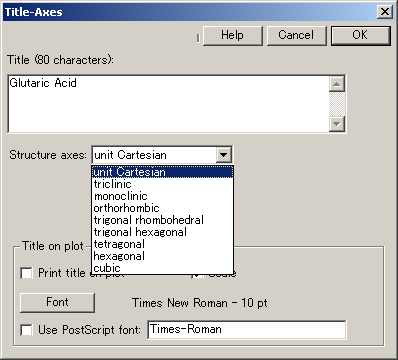

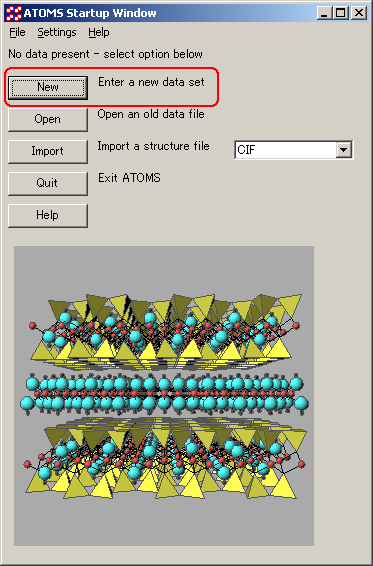

- Atoms のスタートアップウィンドウの「New」をクリックすると、Title-Axes ダイアログが現われます。 Title フィールドに「Glutaric Acid」と入力します。 Structure axes コンボボックスから「unit Cartesian」を選択します。

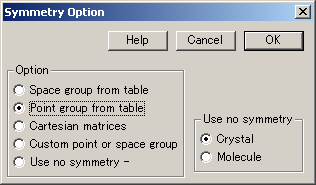

- Symmetry Option ダイアログで、「Point group from Table」を選択します。

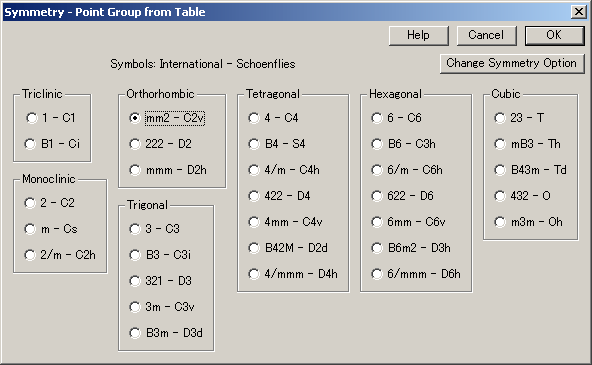

- 「Symmetry – Point Group from Table」サブダイアログで、「mm2 – C2v」を選択します。

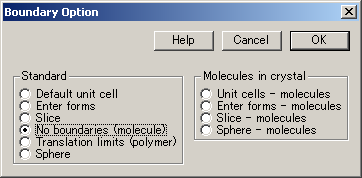

- 「Boundary Option」 ダイアログで、「No Boundaries (molecule)」を選択します。

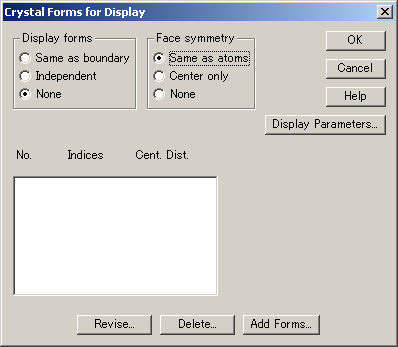

- 「Crystal Forms for Display」ダイアログの「Display forms」項目から、「None」を選択します。

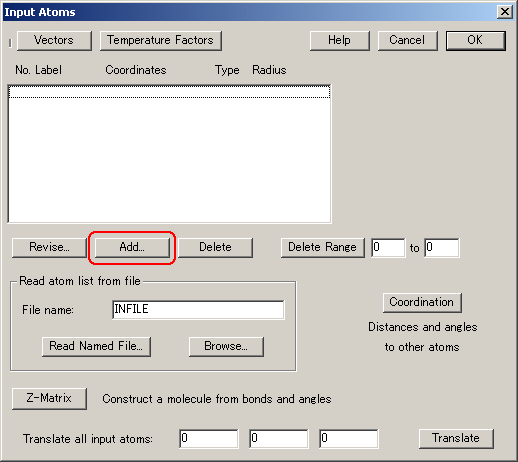

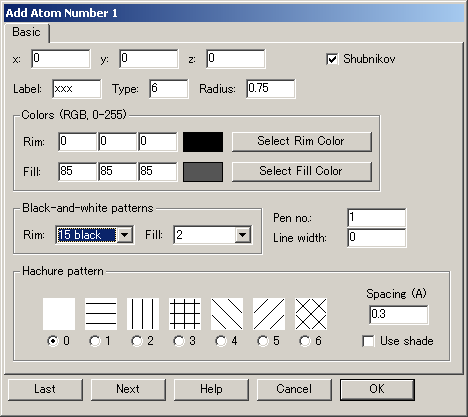

- 「Input Atoms」ダイアログから、「Add…」ボタンを押して、原子情報を入力します。
- まず、炭素（C）原子を 3つ入力します。
これら 3つはいずれも、Type に 6 （炭素の原子番号）を、Radius に 0.75 を設定します。
Colors では、任意の色を設定できますが、 境界線（rims）には黒（RGB値：0, 0, 0）を、塗り潰しの色には灰色（RGB値：85, 85, 85）を設定します。

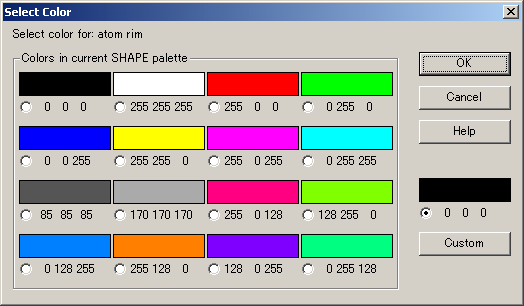

色の設定は、RGB フィールドに直接値を入力するか、「Select…Color」ボタンを押して現われる選択画面からあらかじめ用意された 16 色を選択できます。
Black-and-white pattern numbers では、Rim: には 15、Fill: には 2 を設定します。
このようにして一度入力された項目は、「Next」ボタンを押して次の原子の入力に引き継ぐことができます。
- 原子毎に異なる値をもつのは、Label と座標 (x, y, z) のフィールドです。 最初に入力した原子は、以下の原子番号１で示された値が入力されます。そして、続いて示されるフィールドを入力するには、New ボタンをクリックします。2 番目の原子のダイアログでは、最初に入力されたデータと同じものがあらかじめ入力されていますので、Label と x, y, z 座標の値を以下に示す 2 の値に置き換えます。3つ目の炭素原子も同じ手順で入力します。なお、これらの値はオングストロームを単位とする絶対座標であることに注意してください。
| Carbon atoms: | Label | x | y | z |
|---|---|---|---|---|
| 1) | C1 | 0.0 | 0.0 | 0.0 |
| 2) | C2 | 0.0 | 0.943 | 0.333 |
| 3) | C3 | 0.0 | 1.886 | 0.0 |
- 次に、水素 (H) 原子を３つ入力します。 炭素原子の入力と同様に「Add…」ボタンを押します。Type に 1 を、Radius に 0.4 を設定します。 境界線とパターンの色は黒のままでよいですが、塗り潰しの色とパターンは炭素原子の色とは違うものが良いので、ここでは、塗り潰し色にグリーン (0, 255, 0) を、パターンに 8 を設定します。新たに入力される原子は、Label と座標 (x, y, z) のみが違うので、以下に示す値をそれぞれ入力します。
| Hydrogen atoms: | Label | x | y | z |
|---|---|---|---|---|
| 4) | H1 | 0.52 | 0.0 | -0.233 |
| 5) | H2 | 0.52 | 0.943 | 0.566 |
| 6) | H3 | 0.0 | 2.4 | -1.1 |
- 次に、酸素（O）原子を２つ入力します。Type に 8 を、Radius に 0.75 を設定します。塗り潰し色は赤 (255, 0, 0) に、パターンは 5 に変更します。
| Oxygen atoms: | Label | x | y | z |
|---|---|---|---|---|
| 7) | O1 | 0.0 | 2.794 | 0.419 |
| 8) | O2 | 0.0 | 1.794 | -0.996 |
- 8 番目の原子の入力が終わったら、OK ボタンを押します。

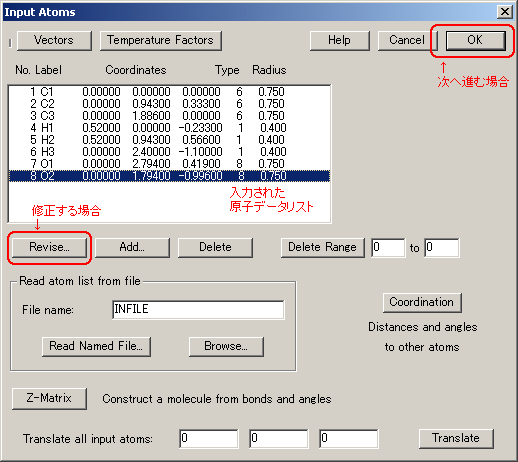

- Input Atoms ダイアログに戻り、入力されたリストを確認します。もし、入力間違いが見つかった場合は、「Revise」ボタンを押すことで原子毎の情報を修正できます。

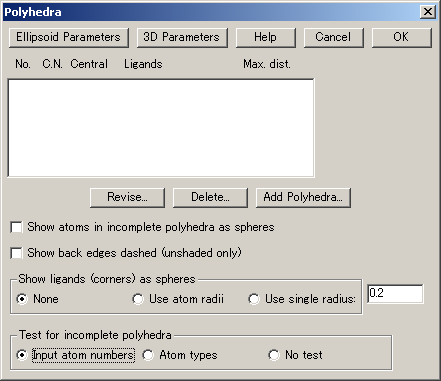

- Polyhedra （多面体） ダイアログが現われます。 ここでは利用しないので、そのまま OK ボタンを押します。

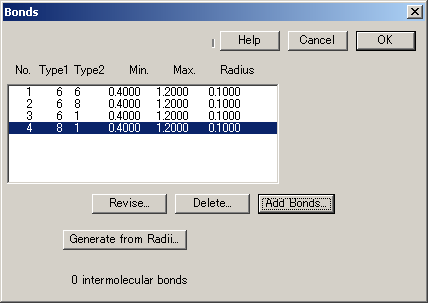

- Bonds ダイアログが現われます。「Add Bonds」ボタンをクリックします。

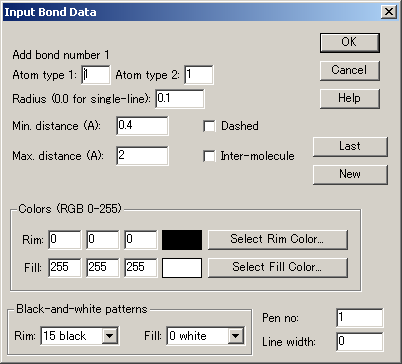

- 「Input Bond Data」サブダイアログが現われます。ここで、結合 (Bond) を４つ入力します。 なお、ここで使用する原子は、相互侵入表示となるため、radius (半径) と、色およびパターンは利用されませんので、省略します。 Min distance フィールドには 0.4 以下を、Max. distance フィールドには 1.2 を設定します。以下のリストに示す値を設定したら、New を押して結合 1 から 結合 2 という具合に移動します。
| Atom type 1 | Atom type 2 | z | |
|---|---|---|---|
| 1) | 6 | 6 | (C-C) |
| 2) | 6 | 8 | (C-O) |
| 3) | 6 | 1 | (C-H) |
| 4) | 8 | 1 | (O-H) |
- 「Bonds」ダイアログに戻り、入力に間違いがないか確認します。なければ OK ボタンを押します。

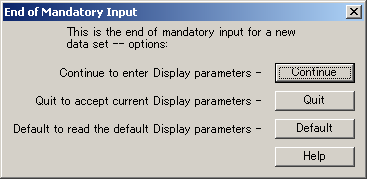

- 「End of Mandatory Input」(必須入力の終了) が現われます。これで、新規データの入力が終わりました。ここで、ダイアログを使って Input2 のデータを設定するか、あらかじめ設定されたパラメータ値を利用するかを選択できます。もし、New インプットから開始して、構造ファイルがメモリに存在していれば、そこで利用されているパラメータ（Current Values）を選択することもできます。ここでは、Continue を選択し、サンプルファイル GLUT.STR と結果が同じであることを確認します。

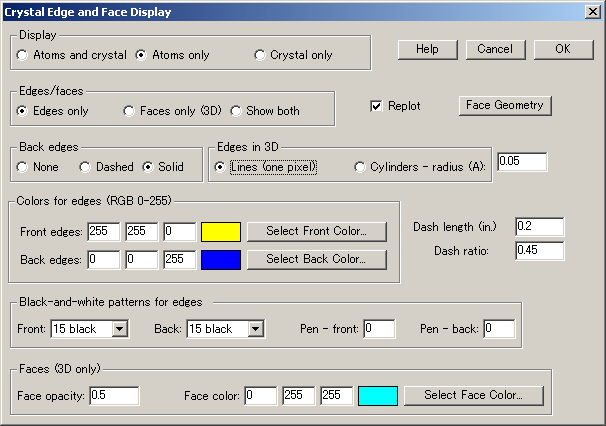

- Crystal Edge and Display ダイアログが現われます。結晶の形状に関しては、ここで利用する分子には該当しませんので、Display 項目で、Atoms only を選択します。
- Perspective Viewing ダイアログが現われます。この分子ではあまり効果がないので、ここではチェックを外します。

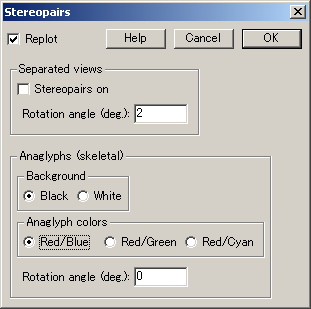

- Stereopairs ダイアログがあらわれます。「Stereopairs on」ボックスにチェックを入れることも可能ですが、その場合は、スクリーン画像を 3D で見るための特別なビュアーが必要になります。
- Rims or Edges ダイアログが現われます。すべてのボックスにチェックを入れます。陰影のない表示やモノクロ表示の場合に境界線は役立ちます。 陰影のある表示の場合は、一般に境界線を非表示にした方が良いです。

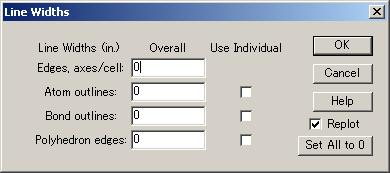

- Line Width ダイアログが現われます。「Set All to 0」 ボタンをクリックして全ての値を 0 にします。これによって、画面上では 1 ドットの幅をもつラインが表示され、ラスタ方式で出力されます。「Use Individual」ボタンはすべて外しておいてください。

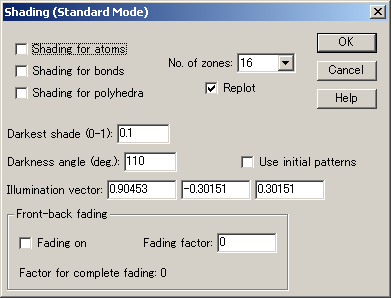

- Shading ダイアログが表示されます。 ここでは「Shading for atoms」、「Shading for bonds 」、「Shading for polyhedra」のボックスのチェックをオフにします。陰影表示にしたい場合はあとからこのチェックを選択できます。

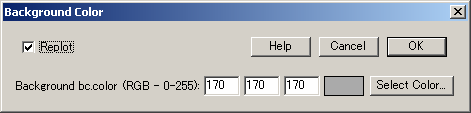

- Background Color ダイアログが現われます。スクリーンで表示させるには、(170, 170, 170) 程度の明るめかミディアムの灰色が好ましいです。

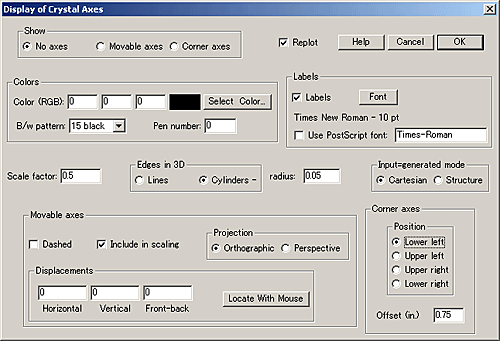

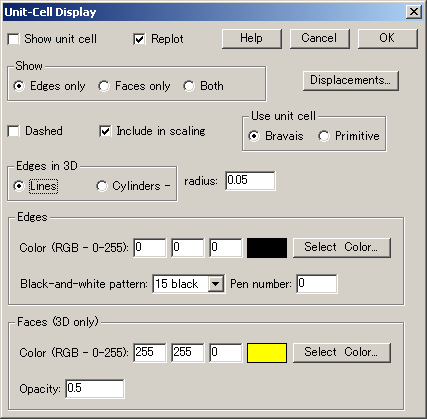

- 「Dislpay of Crystal Axec」ダイアログと、「Unit-Cell Display」ダイアログが表示されます。ここでは、いずれも非表示にします。

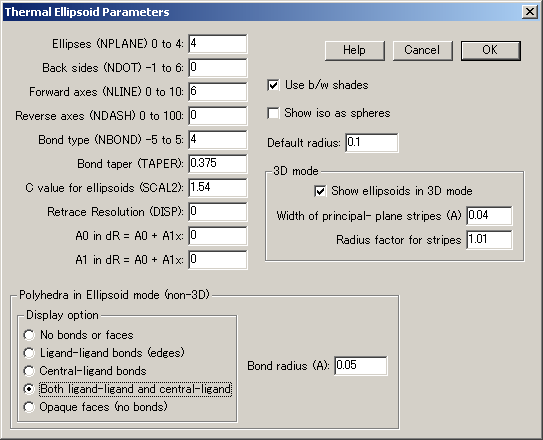

- 「Thermal Ellipsoid Parameters」 ダイアログが現われます。ここでは Cancel ボタンを押してこのダイアログを飛ばします。
- 「Initial Orientation」ダイアログが現われます。Initial Cartesian rotations の x, y, z の値を 0 にして、Clinographic viewing チェックボックスをオンにします。

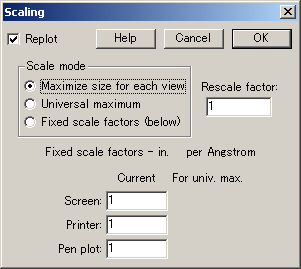

- Scalling ダイアログが現われます。Scale mode 項目の「Maximize size for each view」を選択します。

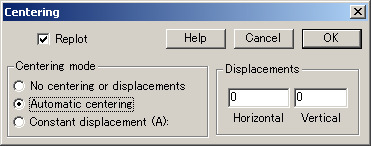

- Centering ダイアログが現われます。センタリングモードから「Automatic Centering」を選択します。

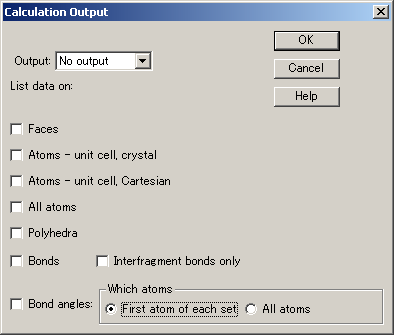

- Calculation Output ダイアログが現われます。 Output: コンボボックスから「No Output」を選択します。

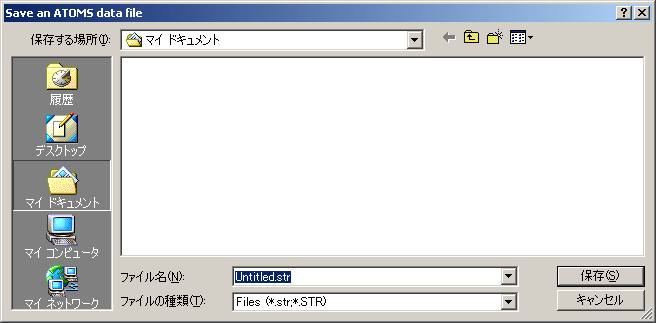

- ダイアログがすべて終わると、データファイルを保存するかどうかを聞かれます。
- メッセージボックスが現われて、「New input completed – calculate now? (新しいインプットが完成しました。計算を開始しますか？)」と表示されます。

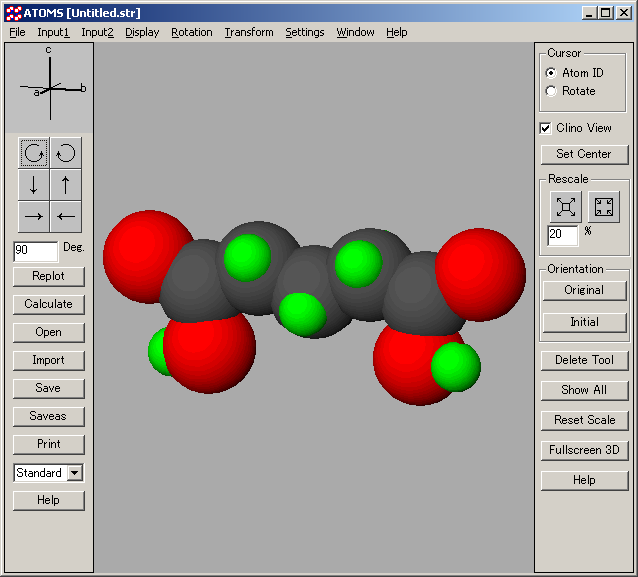

- 「Yes」をクリックすると、即座に結果が表示されます。

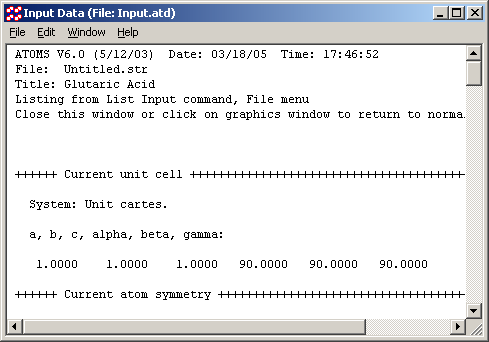

- ここで入力した結果は、SAMPLES サブフォルダにある GLUT.STR ファイルと比較することができます。ファイルメニューの Listings > List Input コマンドを使えば、それぞれのインプットパラメータの違いを確認できます。

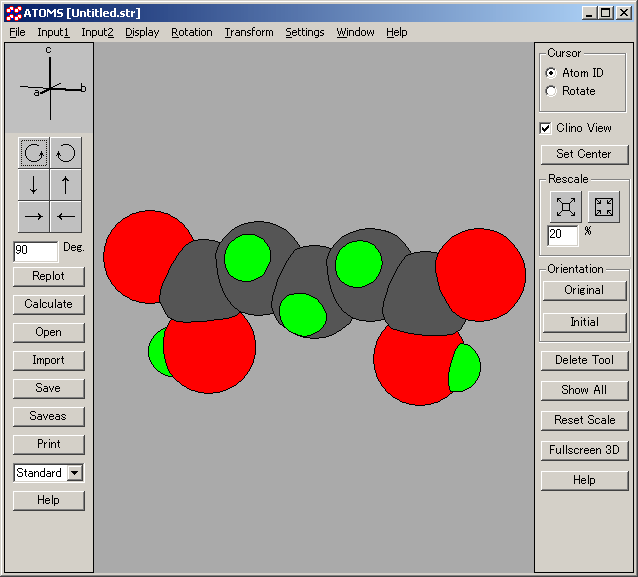

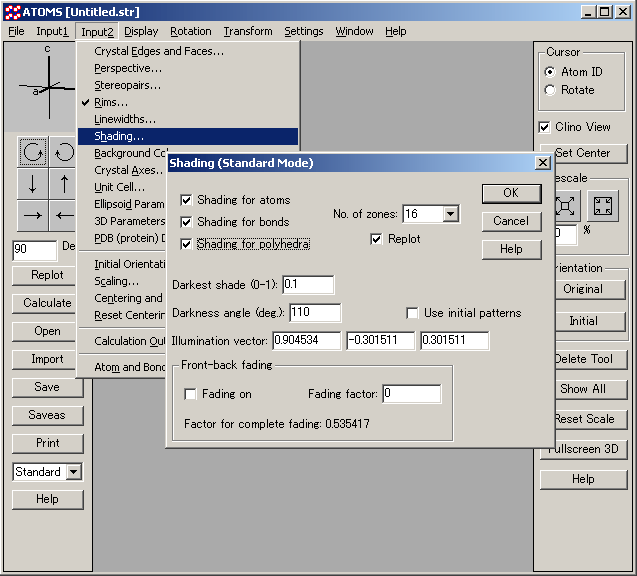

- Input2 メニューにある Shading ダイアログをつかって、陰影表示を試みることもできます。 陰影付きの描画は、Input2 メニューにある Rims ダイアログを使って境界線をなくした方が良くみえます。ただし、256 色のディスプレイ環境にあり、32 シェーディングゾーンを利用していれば、この炭素原子は真っ黒に表示されてしまいます。Input1 メニューにある Atoms – global ダイアログを利用して、6種類の原子の塗り潰しの色を Choose Color ダイアログ内のひとつの色に変更できます。
