Analytica のウィンドウとダイアログ

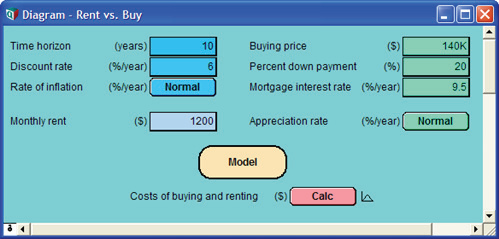

Diagram ウィンドウ:
Inputs と Outputs

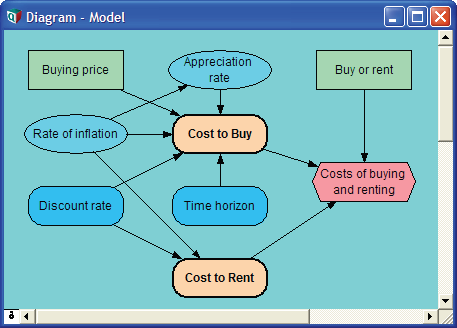

Diagram ウィンドウ:
影響ダイアグラム

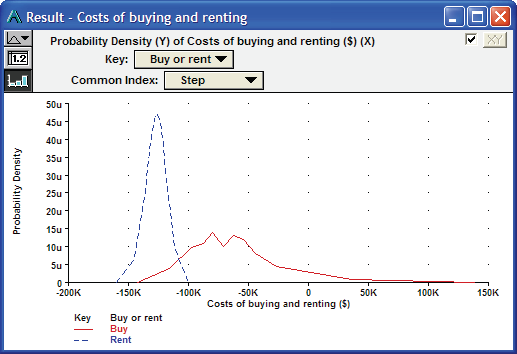

Result ウィンドウ - Graph ビュー

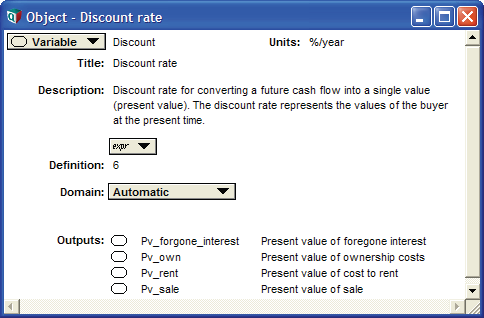

Object ウィンドウ

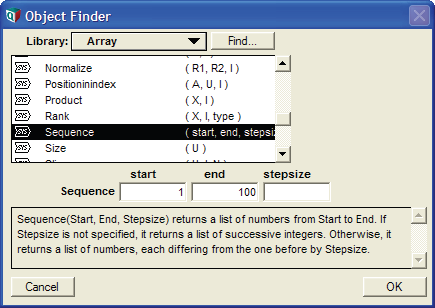

Object Finder

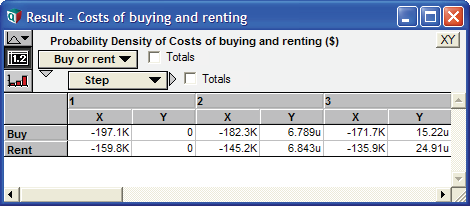

Result ウィンドウ - Table ビュー
Diagram Style ダイアログ
Node Style ダイアログ

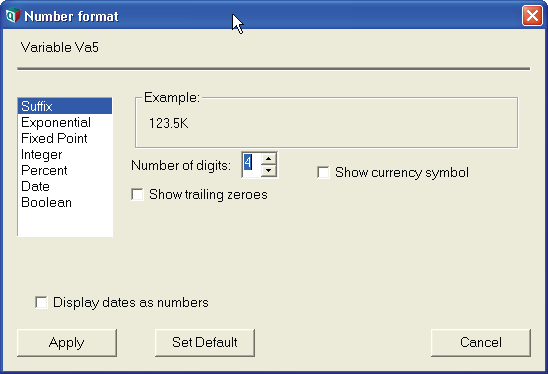

Number Format ダイアログ
Graph Setup ダイアログ
Uncertainty Setup ダイアログ
Preferences ダイアログ
Attributes ダイアログ

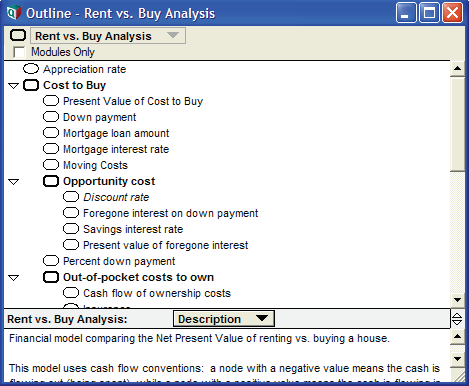

Outline ウィンドウ
Find ダイアログ



クイックリファレンス

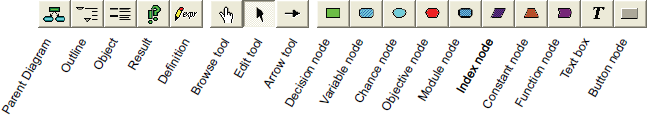

ツールバー

ノードパレットは、Edit ツールまたは Arrow ツールを選択すると表示されます。



数値書式 (アウトプット)

書式 説明 例
接尾辞 (Suffix) たとえば、10-6 なら μ という具合に大きさの単位を文字であらわします。 12.35K
指数 (Exponent) 指数表記 1.235e+004
固定小数点 (Fixed Point) 固定小数点 12345.68
整数 (Integer) 小数点のない固定桁数 12346
パーセント (Percent) 百分率表記 1234568%
日付 (Date) テキスト形式の日付 12 Jan 2008
論理 (Boolean) true または false True



接尾辞のフォーマット

10 のべき乗 接尾辞 接頭辞 10 のべき乗 接尾辞 接頭辞
      10-2 % percent
103 K Kilo 10-3 m milli
106 M Mega または Million 10-6 μ micro (mu)
109 G Giga 10-9 n nano
1012 T Tera または Trillion 10-12 p pico
1015 Q Quad 10-15 f femto
