岩相、地層、定量データ、割れ目(断裂) 、帯水層のデータを補間して、3D 断面図またはフェンスダイアグラムを作成できます。柱状図のデータソース、境界線、タイトル、凡例を含めることもできます。

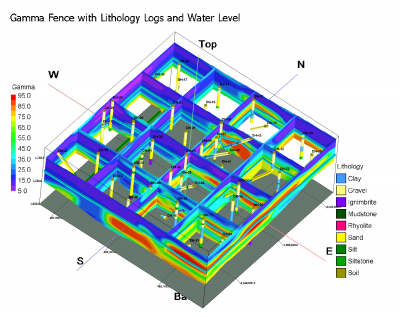

岩相データをもとに作成したフェンスダイアグラムに、坑井データ柱状図を重ね合わせたもの。

フェンスダイアグラムとして表示できるデータタイプ:

  • 岩相の分布
  • 地層
  • 定量データの分布 (地球化学、地球物理学、地質工学)
  • 割れ目(断裂) の周辺
  • 帯水層面

パネルは、マップウィンドウを使って容易に描画できます。描画には、通常又は定義済みレイアウトを選択できるほか、独自の方法で描画することもできます。パネルの終点データのリストをプログラムに渡すこともできます。

3D 柱状図を自動的に追加することができます。パネルの自動配置マップも利用できます。


岩相フェンス

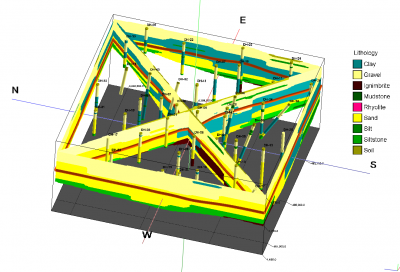

  • 補間された岩相をあらわす RockWorks のフェンスダイアグラム。
    フェンスパネルには、補間された岩相が表示されます。
  • 3D ウィンドウには、色分けされた岩相の凡例と、岩相タイプ別の体積が表示されます。

地層フェンス

  • 補間された地表をあらわす

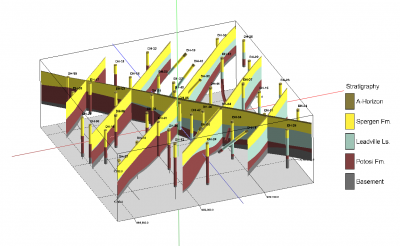

    地層フェンスダイアグラム
    フェンスパネルには、補間された地層が表示されます。また、垂直なフェンスを表示させてこれと比較することもできます。
  • 色分けされた地層の凡例が表示されます。
  • レイヤーの表示を個別に切り替えできます。
  • 地層フェンスを Shapefile 形式で作成し、ArcScene® で表示できます。

定量データフェンス

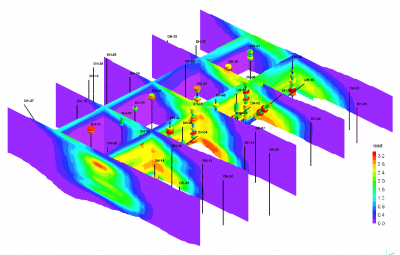

  • 土壌硬度計(「コーン・ペネトロメーター」)の計測データをもとに作成したフェンスダイアグラム

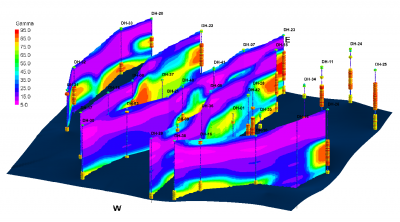

    地球化学、地球物理学、地質工学、その他の定量データを補間して作成したスライスを 3D 形式のフェンスパネルに表示します。
  • 色分けされた凡例が表示されます。
  • 等値面や他の地層面を合わせて表示させ、これらを比較参照することができます。

カラーモデルフェンスダイヤグラム

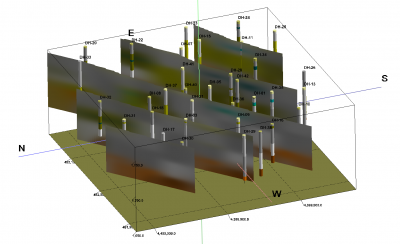

カラーモデルのフェンスダイヤグラムをクレイカラーで表示
  • 3D フェンスパネルの補間カラーモデルのスライスを表示できます。
  • 他のモデル、地層や帯水層などと組み合わせて表示できます。



割れ目 (断裂) フェンス

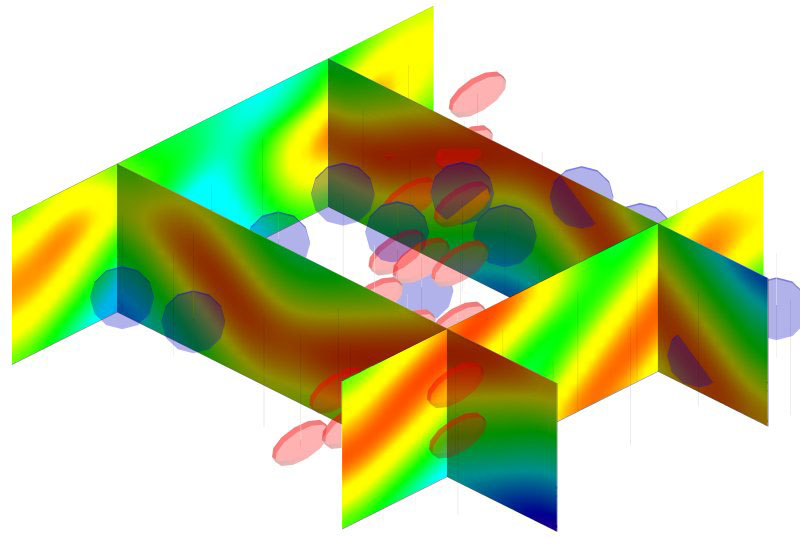

  • 割れ目データモデルをもとに作成したフェンスダイアグラム
    割れ目 (断裂) 位置をモデル化し、モデルのスライスをフェンスパネルとして表示します。
  • 3D 柱状図に割れ目 (断裂) ディスクを追加できます。
  • 色と距離を示す凡例が表示されます。

帯水層フェンス

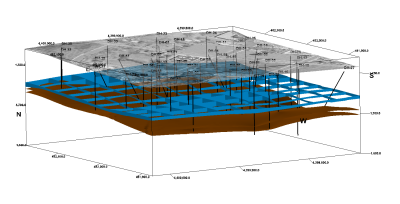

  • 帯水層モデルをもとに作成したフェンスダイアグラム
    帯水層の表面と底面を 3D フェンスパネルで表示します。
  • 汚染プルームをあらわす等値面と組み合わせることができます。
  • 画像の上に参照マップを置くことができます。
