地質工学産業での利用例

  • 坑井の試掘情報

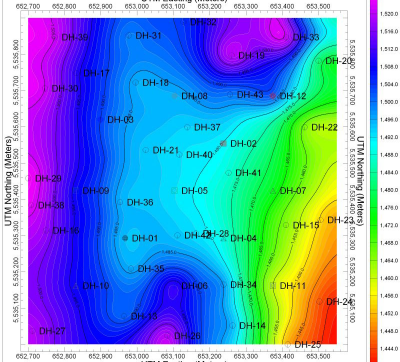

  • 表面地球化学の調査値をもとに作成された等高線図

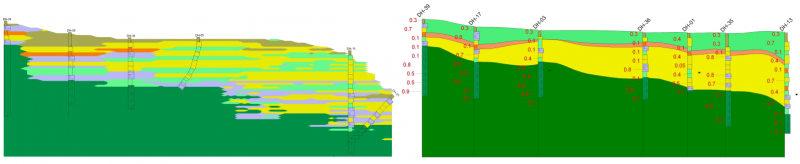

  • モデル化された岩相および地層をあらわす断面

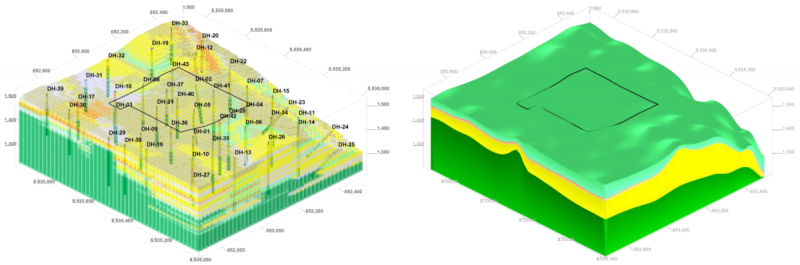

  • 地層、岩相およびその他の各種坑井パラメータのソリッドモデルとボリューメトリック推定

  • 異なるレベルの岩相および地層をあらわすマップ
  • 掘削のボリューメトリクス



環境産業での利用例

  • 坑井の試掘情報
  • 表面地球化学の調査値をもとに作成された等高線図

  • モデル化された岩相および地層をあらわす断面

  • 地層、岩相およびその他の各種坑井パラメータのソリッドモデルとボリューメトリック推定

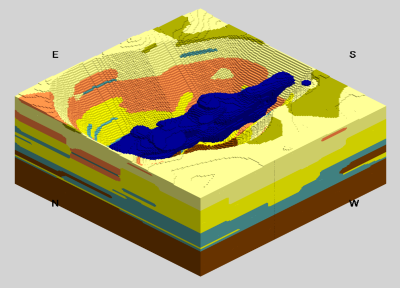

  • ソリッドモデルに基づいて摘出されたボリューメトリクス推定

  • 汚染物質の輸送、回復、減衰の経時的変化をあらわすアニメーション

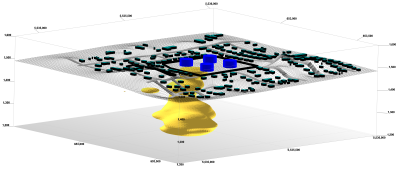

  • RockPlot3D を使って作成した合成画像



鉱業での利用例

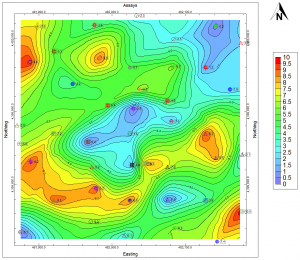

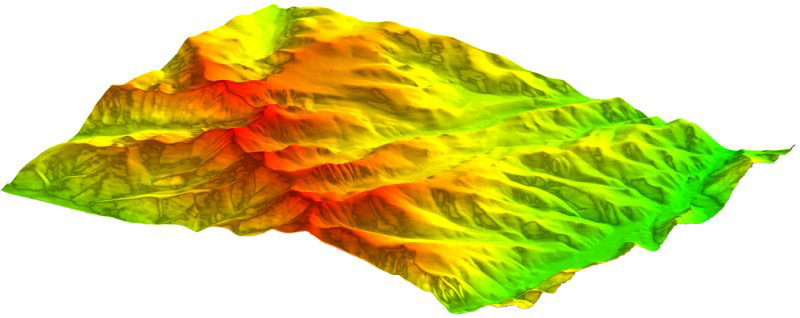

  • 表面地球化学の調査値をもとに作成された等高線図と DEM データをもとに作成されたトポグラフィ地勢モデル

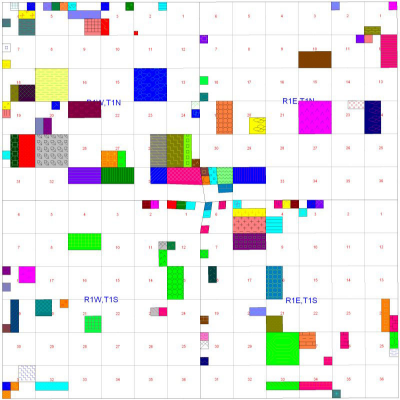

  • Jeffersonian 土地区画マップを重ね合わせたリースマップ

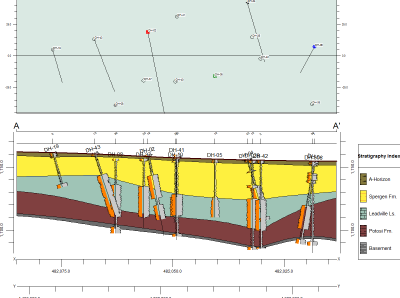

  • 地球物理学的調査データ(ガンマ/抵抗率)を示す、ログを重ね合わせた地層プロファイル

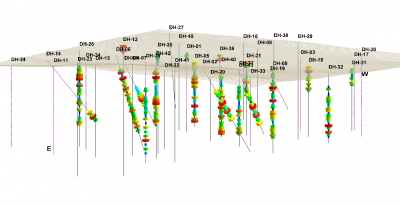

  • RockWorks 3D Striplogs with Assay Measurements, and Ground Surface

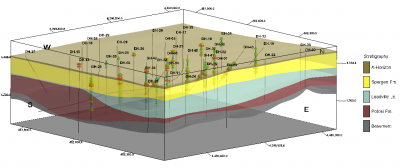

  • RockWorks 3D 地層モデル

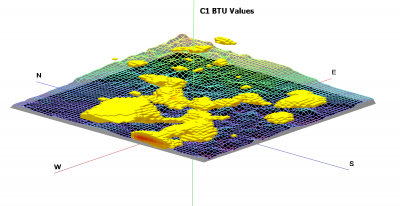

  • 炭層内の BTU 値をあらわすボクセルモデル
  • 傾いた穿孔と平面標高が付された鉱石分析データに基づく地球化学モデル

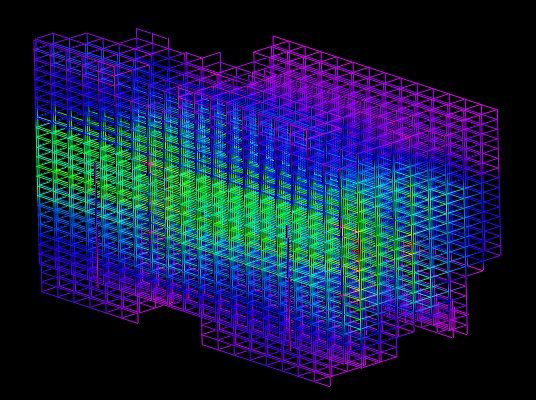

  • ミシシッピ型 Pb-Zn 鉱床の Pb 埋蔵量のワイヤーフレームモデル



石油/ガス産業での利用例

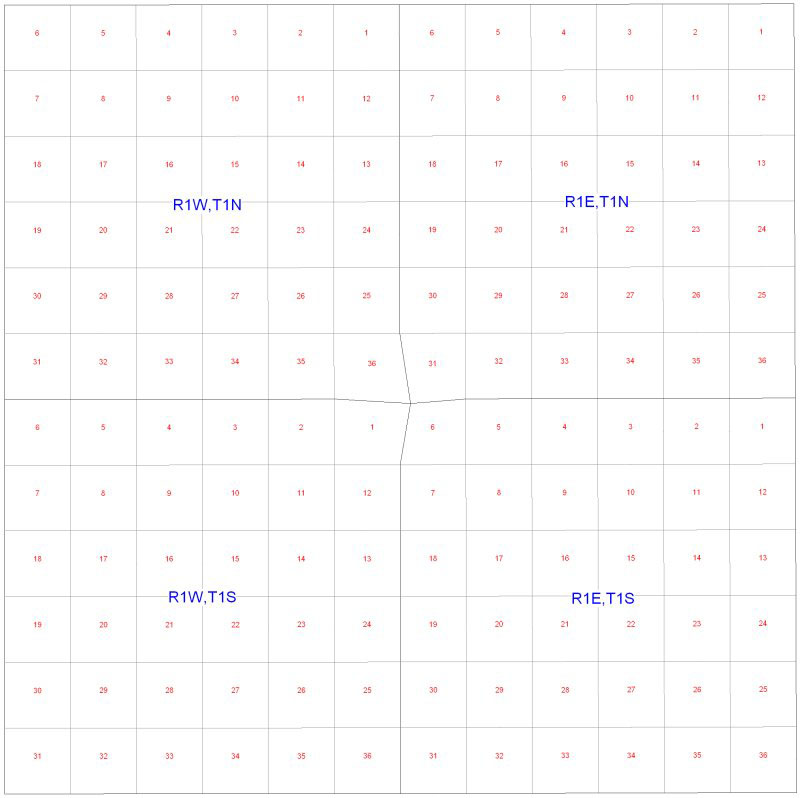

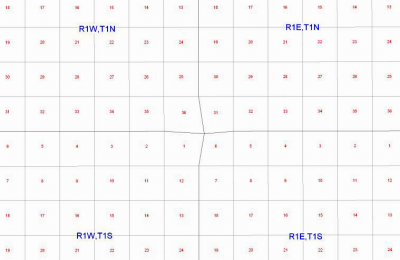

  • RockWorks で作成した Public Land Survey Range-Township-Section マップ

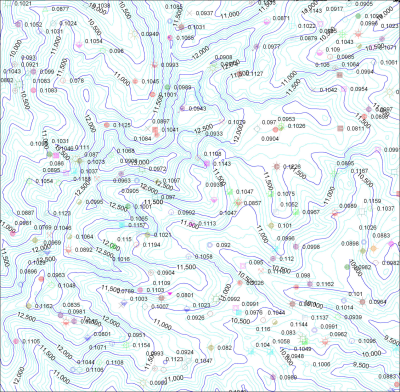

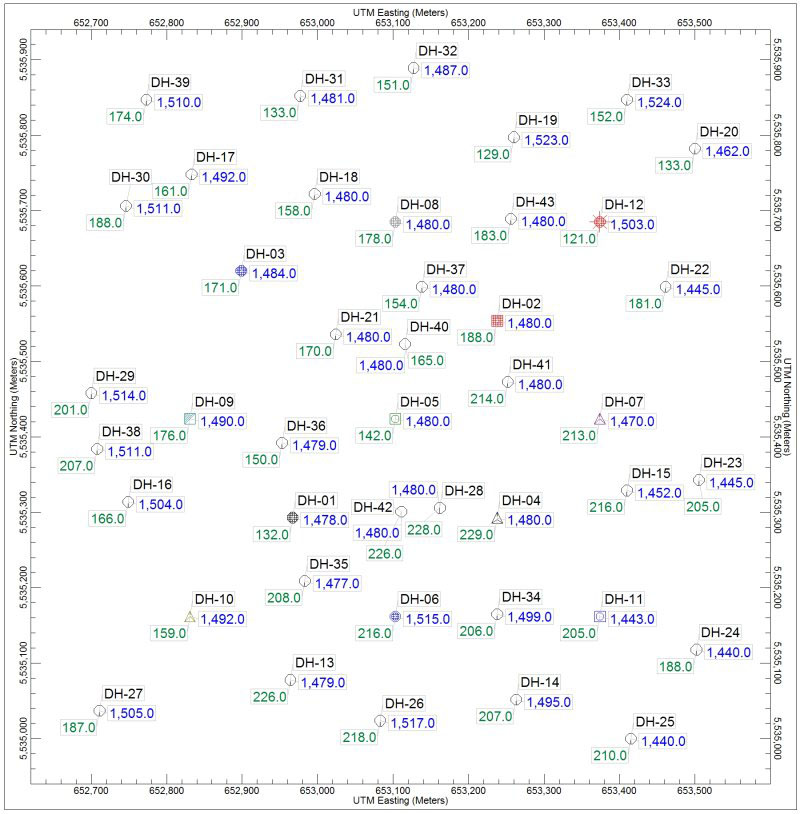

  • 坑井位置と UTM 座標をあらわすポイントマップ

  • ラスター画像をログに表示して層序の上部/底部を選出

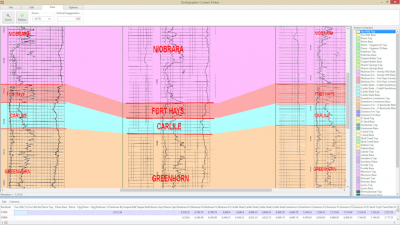

  • 地層ピッカー (Stratigraphy Picker)

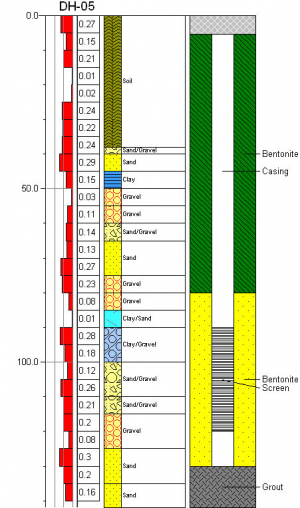

  • RockWorks 2D Horizontal Log

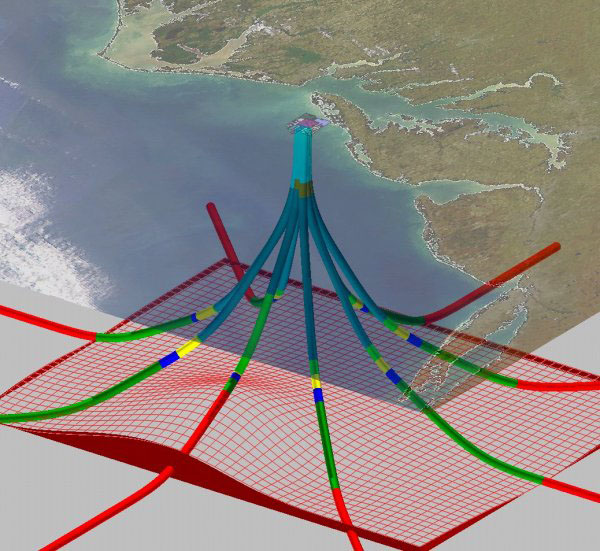

  • 湾曲した穿孔の 3D 表示

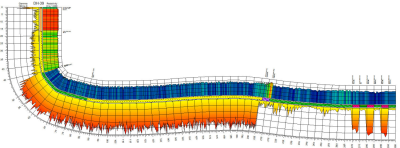

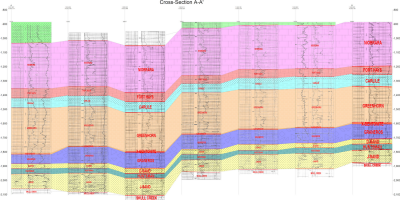

  • 地球物理学的ログと等高線を重ねた地層プロファイル
  • 坑井シンボルと標高の等高線

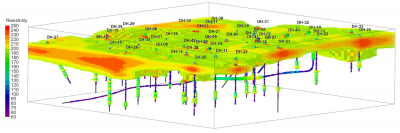

  • ログと抵抗率のボクセルモデル
  • ログと抵抗率の等値面モデル

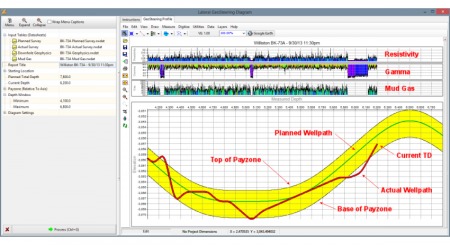

  • RockWorks 2D Geosteering Diagram

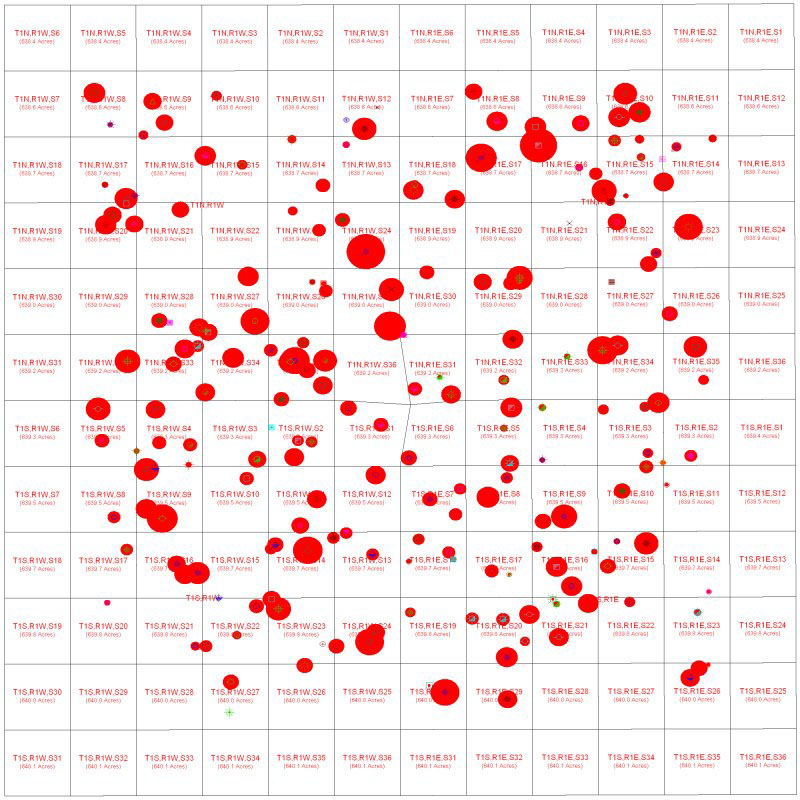

  • 油井の産出量をあらわすバブルマップ

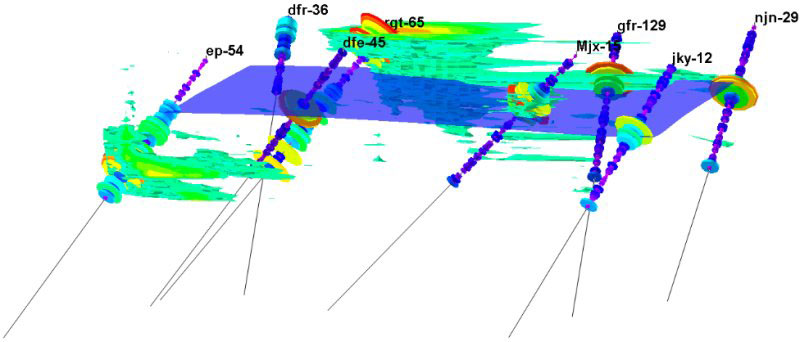

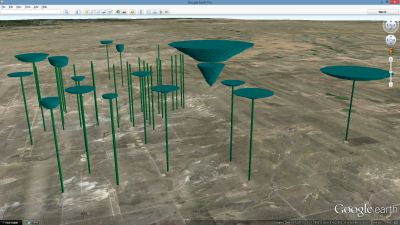

  • Google Earth に表示した RockWorks 3D 産出スピンドル

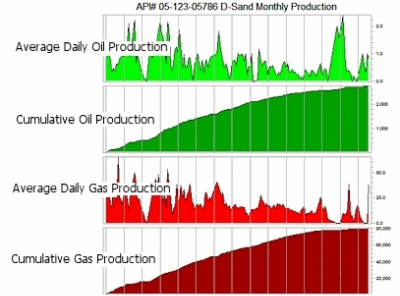

  • RockWorks で作成した石油とガスの産出量グラフ
