9.5 レッスン２：グラフィック出力モジュールを作成する

データの読み込みが完了したら、データモジュールが Network Manager に表示されます。このデータモジュールには、グラフィックモジュールが何も追加されていないため、Viewer ウィンドウの中身はまだ空の状態です。このレッスンでは、グラフィック出力モジュールを追加します。

ScatterPlot を作成する

ScatterPlot (散布図) は、体積空間にあるポイントデータをモデル化するものです。オプションでデータ値を表すカラーを付けることができます。ScatterPlot を作成するには：

Network Manager の xyzc1.dat モジュールをクリックして選択状態にします。選択したモジュールはハイライトで表示されます。
Module Manager の Graphics Output セクションのリストから ScatterPlot モジュールの名称をダブルクリックします。Network Manager で xyzc1.dat モジュールを右クリックして、コンテクストメニューから Graphics Output | ScatterPlot を選択しても同じです。

Module Manager には、Show All Modules ボタンを選択しない限り、そのデータタイプで利用可能なモジュールのみが一覧で表示されます。Show All Modules ボタンが選択されていれば、選択されていなければで表示されています。この事例では、ポイントデータを使用するので、Axes, BoundingBox, ScatterPlot, および VectorPlot が主なグラフィック出力となります。Isosurfaces などそれ以外のグラフィックスについては、インプットが格子 (lattice) である必要があるため、このボタンを選択しない限り、一覧には表示されません。

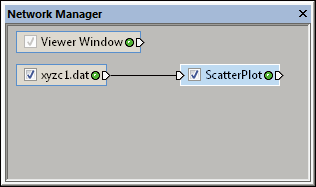

Network Manager で xyzc1.dat モジュールと ScatterPlot モジュールが接続すると、

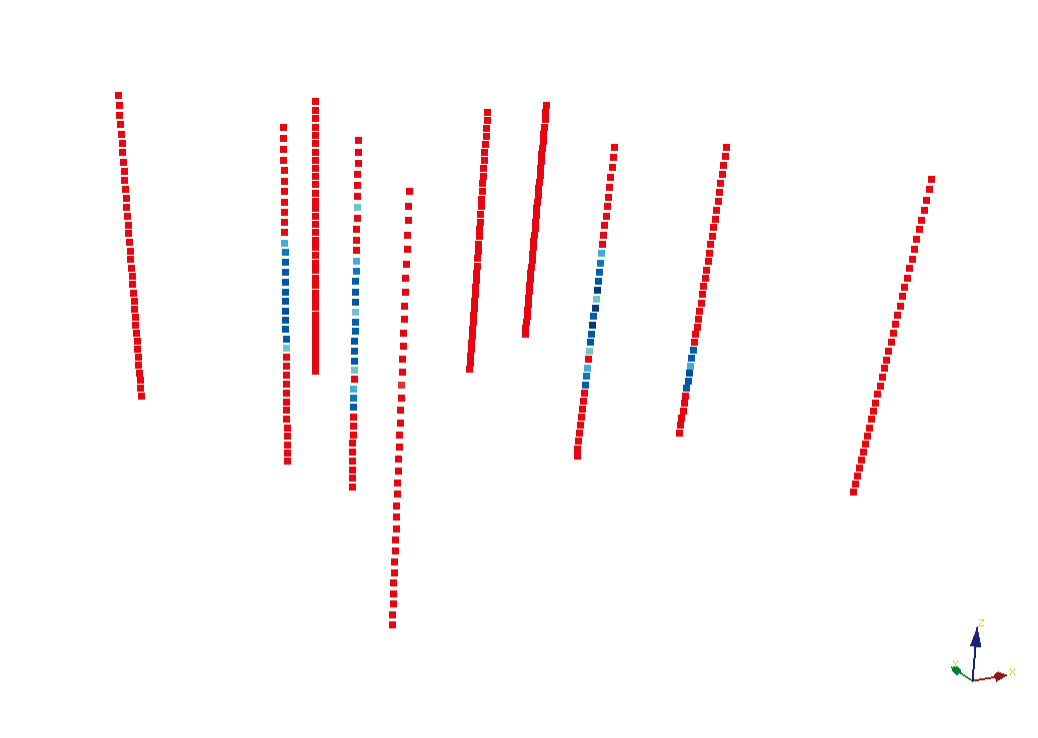

Viewer ウィンドウに散布図が表示されます。

バウンディングボックスを作成する

次に、インプットデータの周囲にバウンディングボックスを追加することにしましょう。バウンディングボックスとはインプットデータの範囲を取り囲む三次元のボックスです。

バウンディングボックスを描画するには：

Network Manager で xyzc1.dat モジュールをクリックします。
Module Manager の Graphics Output にある BoundingBox をダブルクリックします。Network Manager で xyzc1.dat モジュールを右クリックして、コンテクストメニューから Graphics Output | BoundingBox を選択しても同じです。

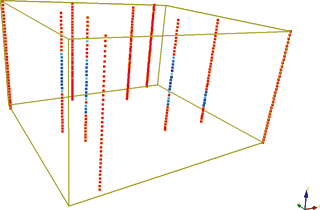

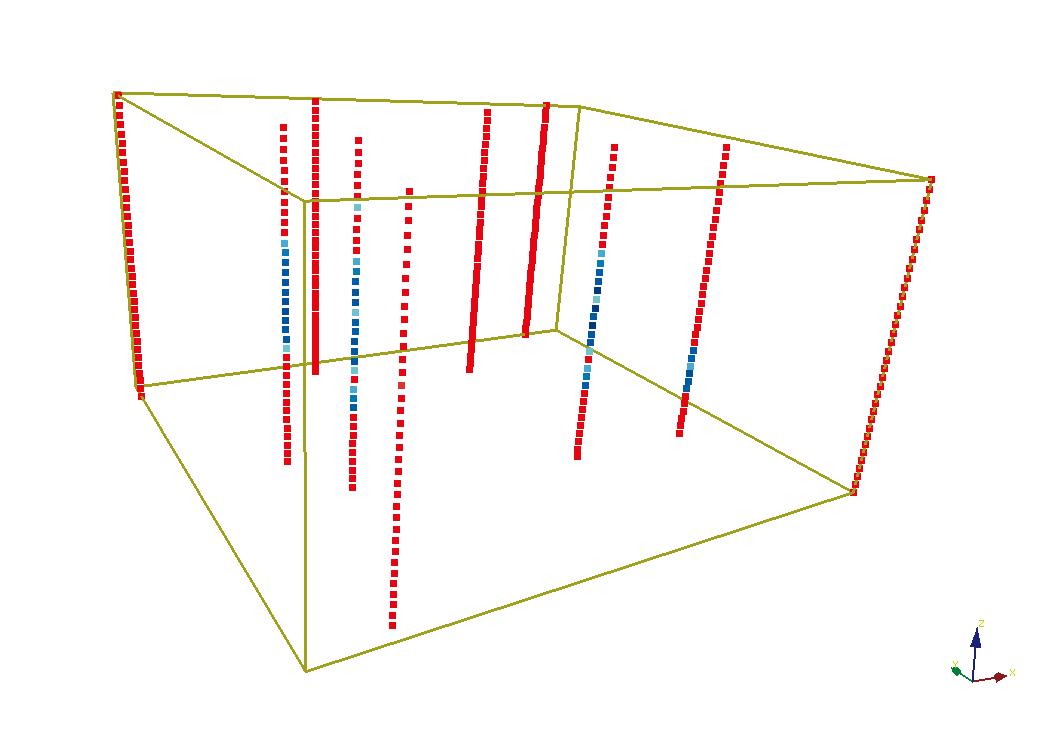

BoundingBox を追加すると、ScatterPlot はこのように表示されるはずです。
