5.3 断片サイズテーブルの表示

ゲルウィンドウのグラフィック表示は、コンストラクトウィンドウと同様に Gel > Display Table を使用することで、テキスト表示に切り替えることができます。図 5.3 は、２つの書式でリストされたダイジェスト断片の一覧テーブルをあらわします。グラフィックビューのカーソルでも正確な断片サイズが得られますが、ここで表示される内容はそれに比べてはるかに精密なものです。すべての断片、および、特定の断片の切断に関与した制限酵素の全リストが表示されます。

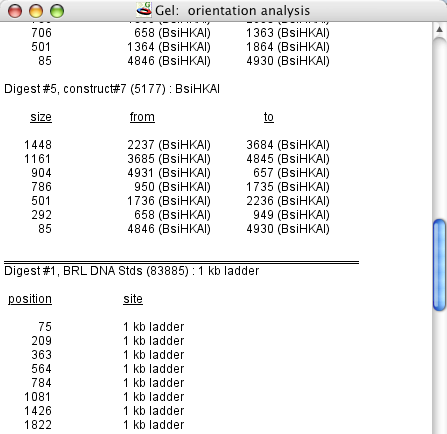

図 5.3：ゲルウィンドウのテキスト表示

最初のリストはサイズの大きい順で表示され、2番目のリストは、線状コンストラクトのダイジェストなら 5' 末端から 3' 末端の順、環状コンストラクトのダイジェストでは複製起点から時計回りに表示されます。とりわけ、不完全消化 (partial digest) の場合は、各断片の末端を識別するのに非常に役立ちます。
