Tecplot 360

Tecplot 360/Focus 2011 R2 で追加された機能

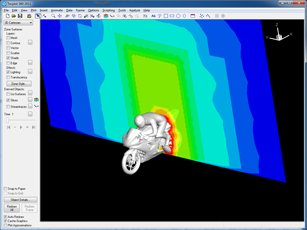

2011 R2 ではスピードが飛躍的に向上しました。マルチコアマシンでのテストでは以前のバージョンと比較して 5倍以上のパフォーマンスが得られました。巨大で複雑な非定常データセットの解析が容易になりました。データをロード、アニメーションを作成、テキストを表示、演算を実行の全てが早くなりました。また OpenFOAM ローダーが追加され、その他のローダーも拡張されています。

※ 青字の項目は Tecplot 360 のみの機能です（Tecplot Focus には含まれません）。

データローダー

OpenFOAM

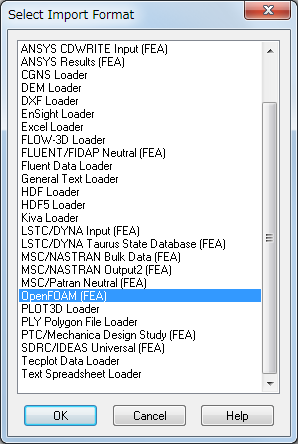

OpenFORAM ユーザーコミュニティをよりサポートするため、Tecplot 360 にネイティブ OpenFOAM ローダーが追加されました。シングルもしくはパラレル OpenFOAM のネイティブデータを通常もしくは .gz 圧縮ファイルで Tecplot 360 へ直接ロード可能です。

Native OpenFOAM Loader

Tecplot 2011 R2

CGNS

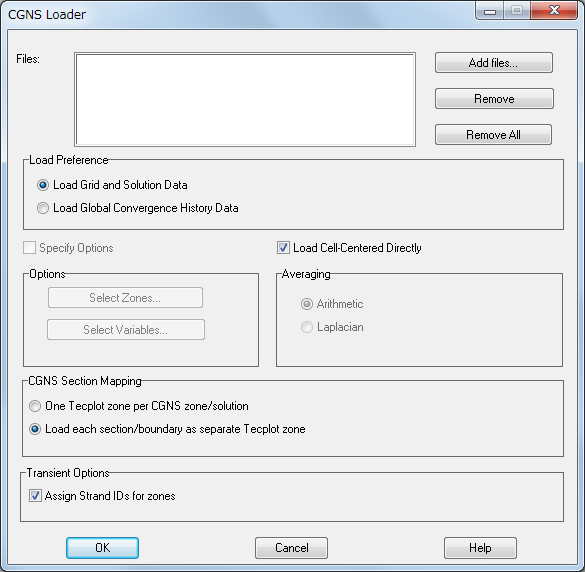

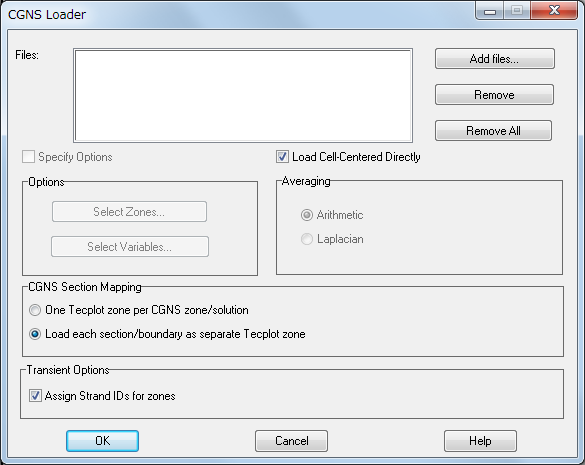

CGNS データローダーは CGNS3.1 ライブラリを使用し、ADF と HFD5 フォーマットファイルをサポートします。また Global Convergence History Data に対応し、エレメントが混在した中でもラインセグメントゾーンが定義可能になりました。

Tecplot 2011 R2

Tecplot 2011 R1

Plot3D

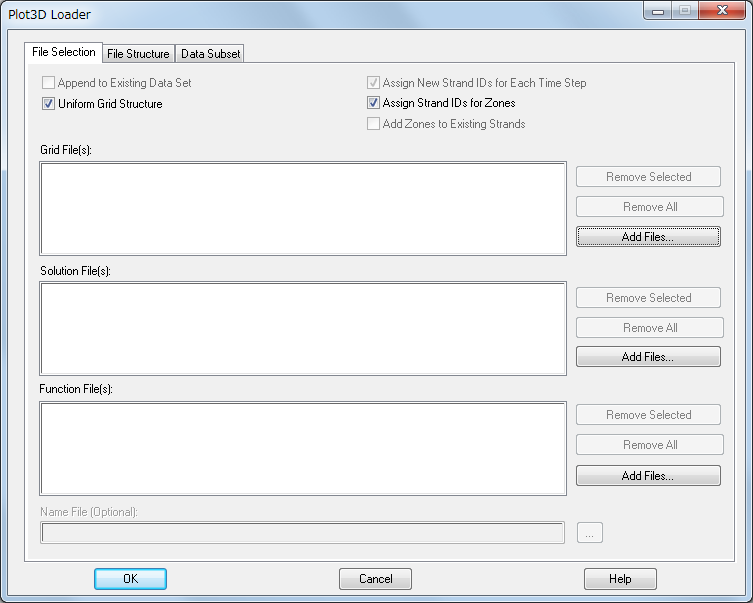

Plot3D ローダーの拡張点

既存のゾーンに解析変数を追加
複数のゾーンに対してファンクションファイルを追加
データファイル名からソリューションタイムを検知し抽出
グリッドファイル名に従ってソリューションファイル名を自動生成

Tecplot 2011 R2

Tecplot 2011 R1

ANSYS

ANSYS ローダーは ANSYS 13.0 をサポートします。

新機能

Regular expression

Zone Style で Name ダイアログを選択する際に、正規表現が利用可能になりました。これによりユーザー定義パターンでの複数 Zone の選択が容易になりました。

Initial Particle Velocity

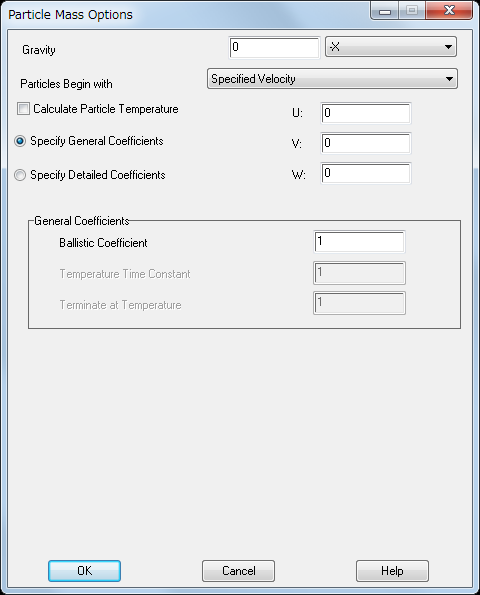

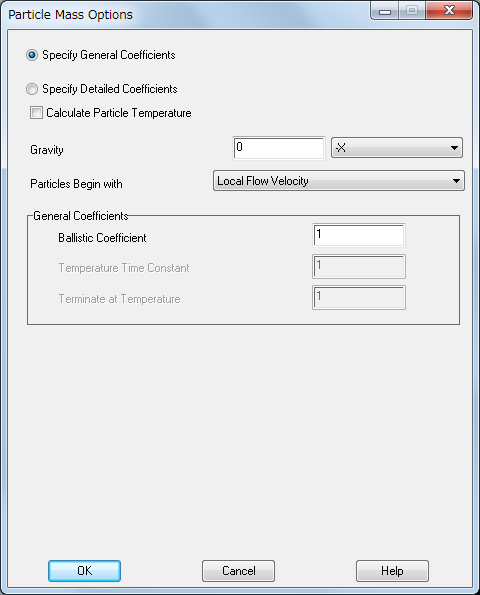

粒子経路の演算で初期粒子速度が設定できるようになりました。以前は、流れ場の速度か、速度ゼロのいずれかにしか設定できませんでした。この機能は Analyze > Calculate Particle Paths and Streaklines を選択、Particles Have Mass チェックボックスを選択、更に Mass Options ボタンを押すと利用できます。

Tecplot 2011 R2

Tecplot 2011 R1

利便性

Improved Progress Feedback

PLOT3D, CGNS, Fluent, Tecplot ローダーにおいて進捗状況のバー表示とテキスト表示が改善されました。

New Variable Creation Options for Discrete Fourier Transform

離散フーリエ変換において変数の追加と置換が可能になりました。

詳細は開発元サイトを参照ください。
