3.7 整列シーケンスの拡張表示

シーケンスの多重整列が完了したら、様々な方法を使ってその表示に付加情報を加えることができます。関連するメニュー項目は、Sequence > Consensus です。

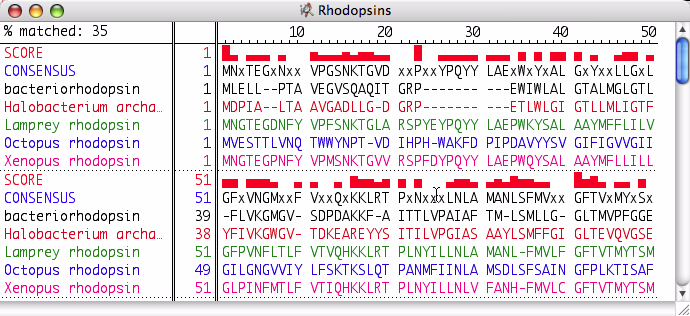

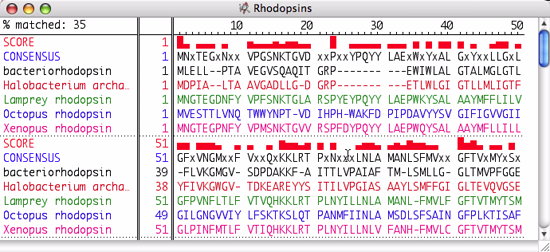

Sequence > Consensus > Show/Hide Consensus Row を選択すると、現在のシーケンスの一番上に追加のシーケンス行が表示 (または非表示) になります。この行には、整列されたシーケンスのそれぞれの位置で最も多く存在する文字が表示されます。出現頻度の最も高い文字が無い場合は、タンパク質の整列では x が、核酸の整列では n が配置されます。

Sequence > Consensus > Show/Hide Scoring Row を選択すると、現在のシーケンスの一番上に追加のシーケンス行が表示 (または非表示) になります。Scoring Row では、それぞれの位置の元になるシーケンス群とコンセンサスとの一致の度合いが、実際のシーケンスデータを表示する代わりに、ヒストグラムでコンセンサスシーケンスに沿って表示されます。

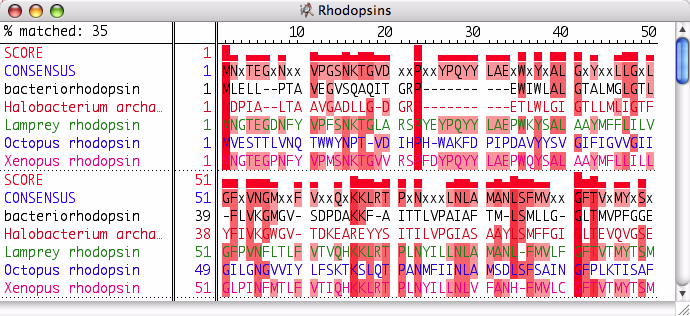

最後に、Sequence > Consensus > Show/Hide Shading を選択すると、コンセンサス文字と一致する整列シーケンス内の文字がハイライトで表示されます。これを示したのが図 3.11 です。シェーディングの強さは、その位置におけるコンセンサス文字と一致する文字の割合に直接比例します。整列されたシーケンスの任意の位置における文字がすべて同一であれば、それらのハイライト表示の色と強さは Scoring Row と同じになります。一致する文字が半分の場合は、ハイライトの色の強さは Scoring Row の半分になります。

図 3.11：シーケンスの類似性を調べるためのシェーディング表示



シーケンスの装飾 (Sequence Adornments)

シェーディングの色やパターンを変更するには、シェーディングの元になる Scoring Row の色やパターンを変更する必要があります。これを行うには、“SCORE” という名称を選択したあと、Format メニューを使用してその色やパターンを変更します。

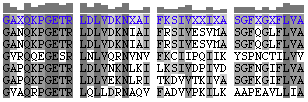

シーケンスの多重整列の一部をキャプチャーして、GI ノートブックに画像として表示させたい場合は、その通りにすることができます。キャプチャしたい整列領域を特定し、それらが全てシーケンスビューに表示されていることを確認します。Option キーを押しながら、キャプチャしたいシーケンス領域の左隅をクリックしたら、キャプチャしたいシーケンスウィンドウの領域が選択される所まで (Option キーを押し下げたまま) マウスをドラッグします。マウスボタン (および Option キー) を離すと、選択領域に境界線が描画されるのを確認できるはずです。選択した領域を Edit > Copy を選択して画像 (PICT) としてクリップボードにコピーします。このようにしてコピーした内容は、他のアプリケーションや GI ノートブックにペーストすることができます。図 3.12 は、この操作を実行したものです。このやり方では、選択した範囲の画像のみがキャプチャされます。この中にシーケンスデータは一切含まれません。

図 3.12：画像をノートブックに配置した例



カスタムスコア装飾の使用 (Using Custom Score Adornments)

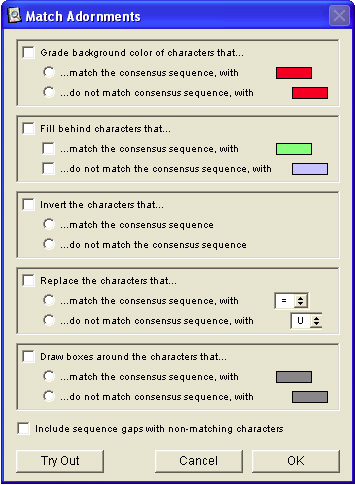

カスタムスコア装飾 (Custom Score Adornments) は、多重シーケンス配列において重要な情報をハイライトする際、その表示に関するプロパティを調整することができるものです。図 3.13 に示すのは、シーケンスの多重整列の表示を変更するためのダイアログボックスです。装飾 (およびシェーディング) の種類は、５つのタイプに分けられています。

図 3.13：カスタムシーケンス装飾ダイアログ



• “Grade background color of characters that... ” は、コンセンサス (共通) シーケンスと一致する文字と、一致しない文字のそれぞれの背後に背景を配置します。この背景色の色の強さ (濃さ) はコンセンサスシーケンスと列内の残基断片の一致度 (又は不一致度) が高いほど強くなります。これは、整列のシェーディング指定と基本的に同じものです。ただし、ラジオボタンの選択に応じて不一致文字に関するシェーディングオプション (...do not match consensus sequence, with) がある点が異なります。


• “Fill behind characters that... ” では、コンセンサスシーケンスと一致/不一致する文字のいずれかまたは両方の全ての文字の背景として使用する色を指定できます。ウィンドウのこのセクションにあるチェックボックスを使用することで、不一致はもちろん、一致するときの背景色も作成できる点にご注意ください。


• “Invert the characters that... ” は、コンセンサス文字と一致する文字 (又は、ラジオボタンの選択によっては一致しない文字) の色を反転します。この事例で言う Inverting とは補色を意味します。従って、赤の場合ならシアン、グリーンならマゼンダ、黒なら白、という具合になります。


• “Replace the Characters that... ” は、コンセンサス文字と一致する文字 (又はラジオボタンの選択によっては一致しない文字) を、ポップアップメニューで選択した文字と全て置き換えます。ポップアップで選択できる文字は、シーケンス自体には含まれない文字です。


• “Draw boxes around the characters that... ” は、コンセンサス文字と一致する全ての文字 (又はラジオボタンの選択によっては一致しない文字) の周囲に枠線を付けるものです。この境界線には、一致 (又は不一致) と見なされる隣接する全ての文字が含まれます。

最後のチェックボックス “Include sequence gaps with non-matching characters” は、ギャップ一致文字または不一致文字の一部として考慮するか否かを指定することができます。Try Out ボタンをクリックすると、シーケンスウィンドウに設定内容が一時的に適用されます。Match Adornments ウィンドウは最前面に表示されたままなので、シーケンスの表示設定を色々と試してみることができます。Cancel ボタンをクリックすると、シーケンスウィンドウの表示設定は元のままで変更は適用されません。OK ボタンをクリックすると、ここで定義した新規カスタム装飾が適用されます。
