RockWorks 14 で追加された機能

新しいプロジェクトマネージャ

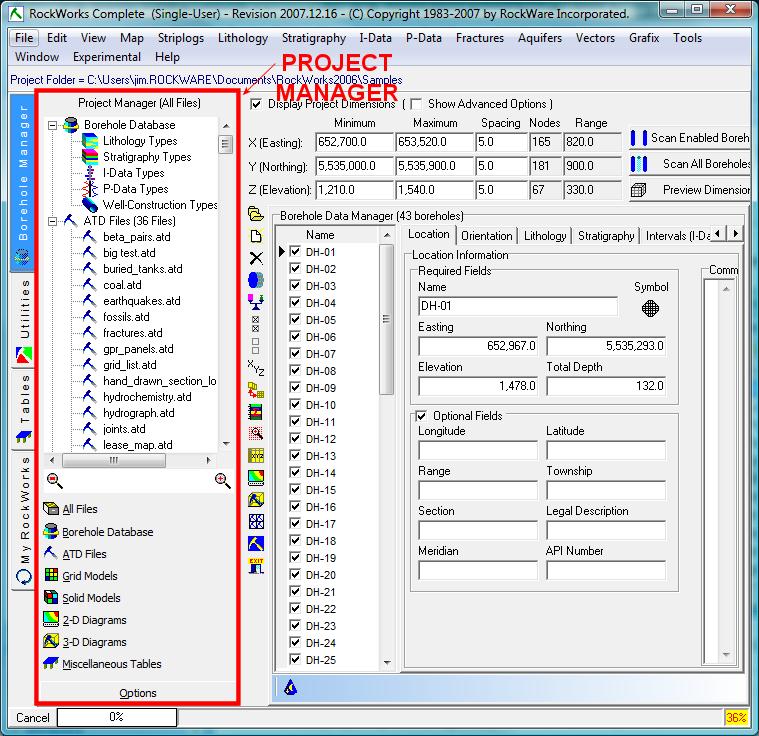

RockWorks の新しいプロジェクトマネージャ

プロジェクトフォルダのファイルを管理するプロジェクトマネージャのインターフェイスが、刷新されました。

• ファイルのタイプをカスタマイズすることができます。
• グリッドモデルの名前をダブルクリックするだけで、2D 等高線、3D サーフェスマップを開くことができます。
• ソリッドモデルの名前をダブルクリックすると、3D ボクセルモデル、等値面モデルを表示することができます。
• RockPlot2D または 3D のファイル上にマウスを置くとプレビューが可能です。


新しい 2D/3D Striplog オプション

• I-Data と P-Data の表示に対数スケールが使用できます。
• 回旋したログを一方向の 2D ログに展開できます。

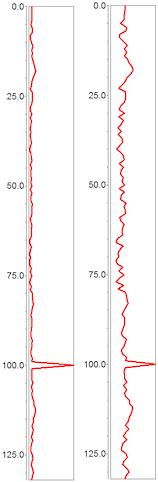

  対数スケールの ON/OFF が 可能な 2D Striplog

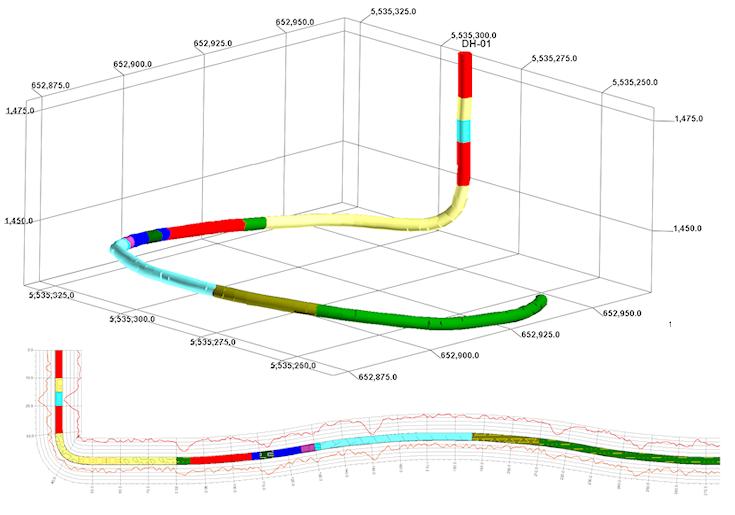

  一方向 2D ログ

新しい断面ツール

• 2D 断面図またはプロファイル図に、地質パターンをプロットすることができます。レイヤーになっているため、表示・非表示、Striplog やその他のデータとの組合わせなど自由にできます。

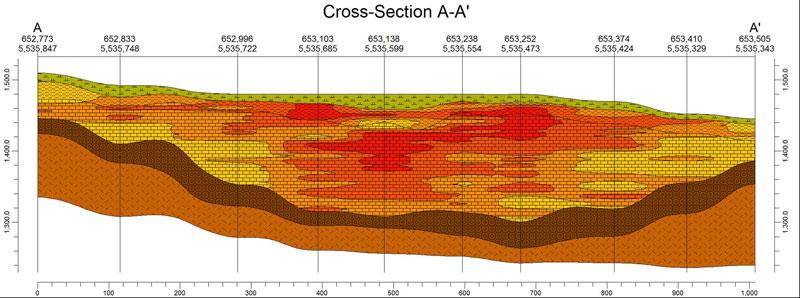

  地質パターンを重ね合わせた断面図



• Striplog の断面図では、正確な経緯度あるいは等間隔でログをプロットすることができます。ボーリング穴間に大きな断層があるときなど、便利です。
• 複数の平行プロフィアル図の自動作成機能。ボアホールマネージャのすべてのデータで可能です。

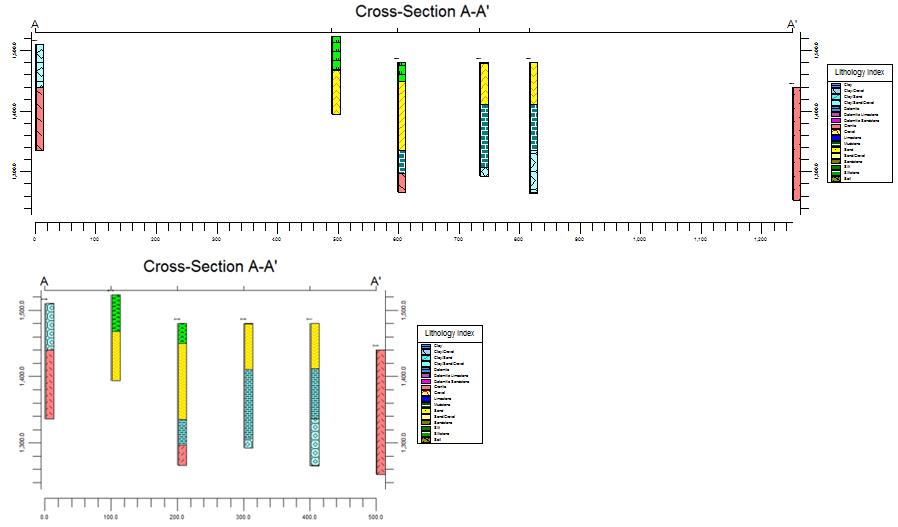

  等間隔と実間隔に基づいて プロットした断面

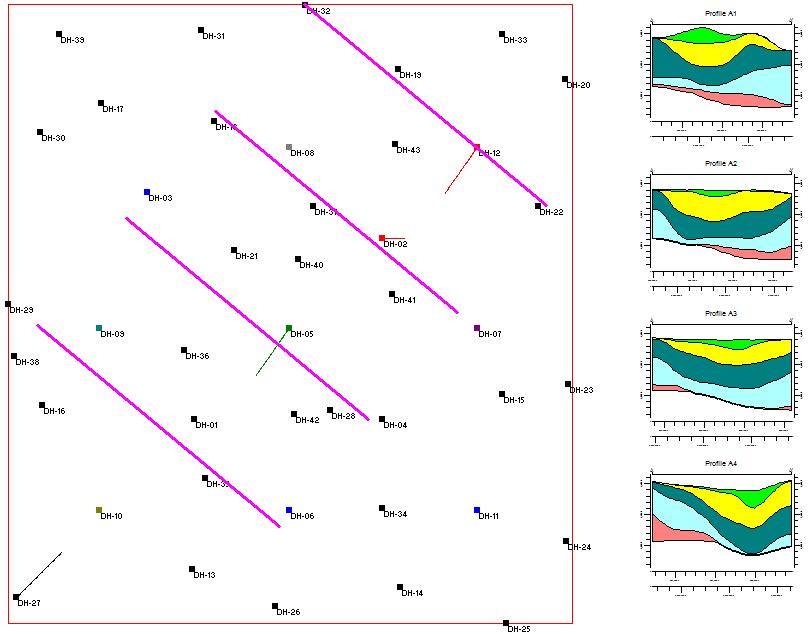

  複数の平行プロファイル図

地層モデルの改良

• 地表面のグリッドデータあるいは下層表面のグリッドデータと組合わせて地層モデルを作成。
• 地層のクリップモデルでは、境界線に沿って断面を描くことができます。

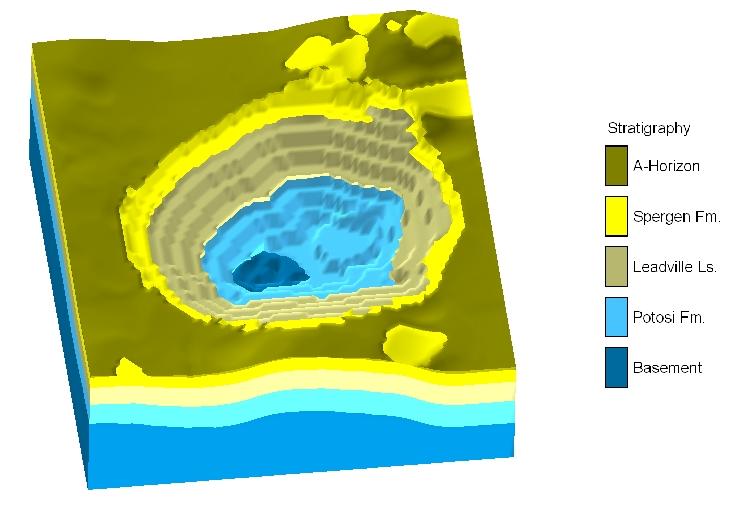

  地表面のグリッドデータと組合わせて地層モデルを作成

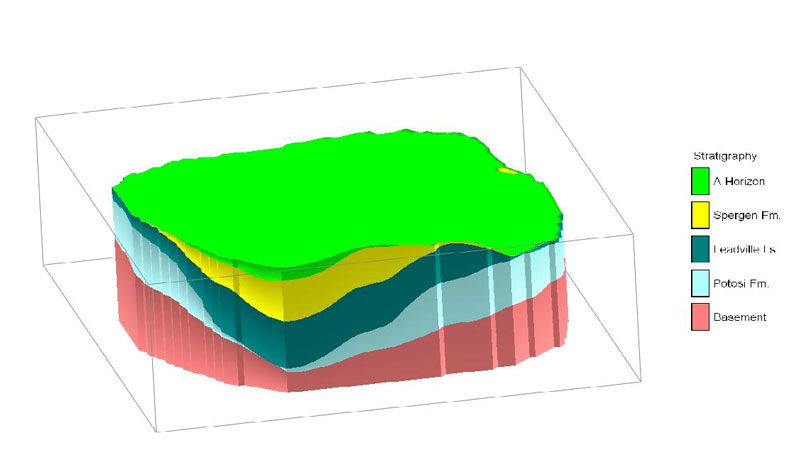

  地層のクリップモデル

新しい 3D 可視化ツール

• RockPlot3D は、作成したデータと共に自由に配布することができます。(RockPlot3Dダウンロード)
• 3D 等値面プロットには、等高線メッシュを描くことができます。

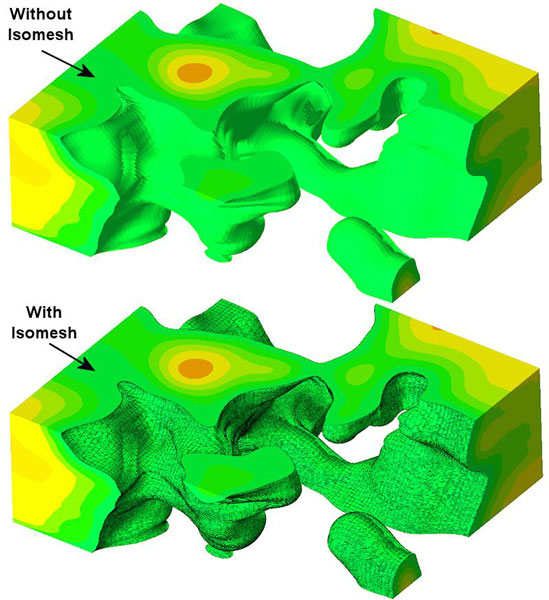

  RockPlot3D の等値メッシュ

Durov プロット

• 水理化学データを、TDS 等高線のポイント濃度付で Durov プロットにすることができます。

  Durov プロット

Sieve プロット

• 複数粒子の大きさの分布状況を見ることができる、粒径分布図を作成できます。
• 水平・垂直軸の増加方向は、容易に切換えることが可能です。
• ミリメートル、ミクロン、Udden-Wentworth、ASTM、Tyler メッシュ、USCS のオプションがあります。

  Sieve プロット
