Tecplot 360 (テックプロット 360)
ギャラリー

ベクトルプロット

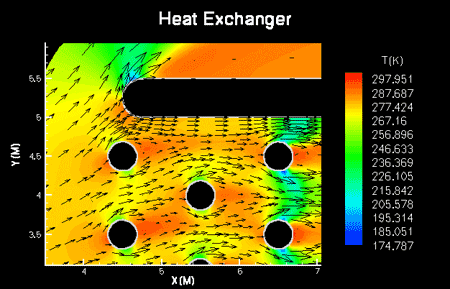

熱交換器 (Heat Exchanger)

熱交換器 (Heat Exchanger)

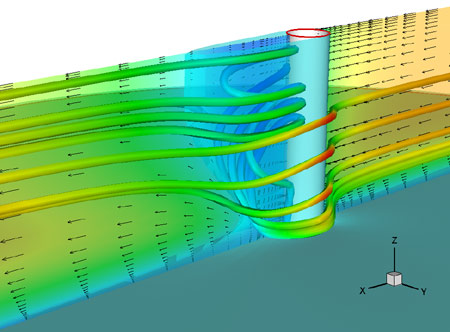

柱 (Post)

柱 (Post)

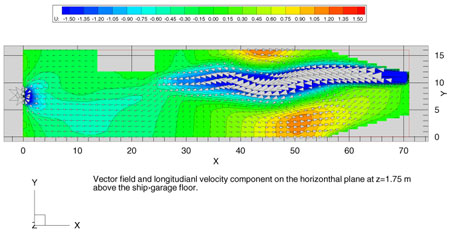

Ship Garage Floor

Ship Garage Floor



完全な乱流噴流 (Fully-Turbulent Jet Flow)

完全な乱流噴流の 3D シミュレーションの軸に沿った 2D スライス。グレースケールのコンター(等高線)は、混合割合を示しています。これは、流れに加えられたスモークトレーサーと考えることができます。プロットの下半分には速度ベクトルが表示されており、色と長さで関連する変数の大きさを表しています。動画は、レイノルズ数 21,000 の操作における 26mm のガス噴射で、約 70ms の間を示しています。
