26.15 事前と事後の折れ線グラフ (Before and After Line Plots)

事前と事後の折れ線グラフは、複数のラインを使って各被験者の処理後の変化をプロットします。このグラフでプロットするデータが生データの場合、列内の各行がそれぞれのラインとしてあらわされ、X 軸の目盛りには各列のタイトルが、Y 軸の目盛りにはそのデータが使用されます。

このグラフでプロットするデータがインデックス付きである場合、被験者列の各水準がそれぞれのラインとしてあらわされ、X 軸の目盛りには処理列の各水準が、Y 軸の目盛りにはそのデータが、そして、XY 軸のタイトルには処理列とデータ列のタイトルがそれぞれ使用されます。

事前と事後の折れ線グラフを利用できる検定は以下のとおりです：

• 対応のある t 検定 (Paired t-Test)：詳しくは、対応のある t 検定をご覧ください。


• 符号付き順位検定 (Signed Rank Test)：詳しくは、ウィルコクソンの符号付き順位検定をご覧ください。


• 一元配置反復測定分散分析 (One Way Repeated Measures ANOVA)：詳しくは、一元配置反復測定分散分析 (ANOVA) をご覧ください。


• 順位に基づく反復測定分散分析 (Repeated Measures ANOVA on Ranks)：詳しくは、フリードマンの順位に基づく反復測定分散分析をご覧ください。

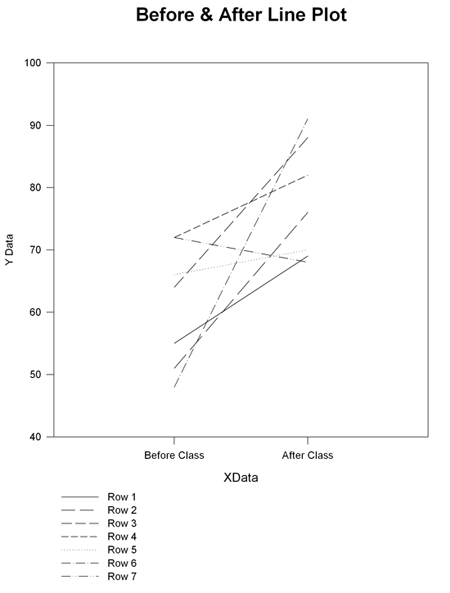

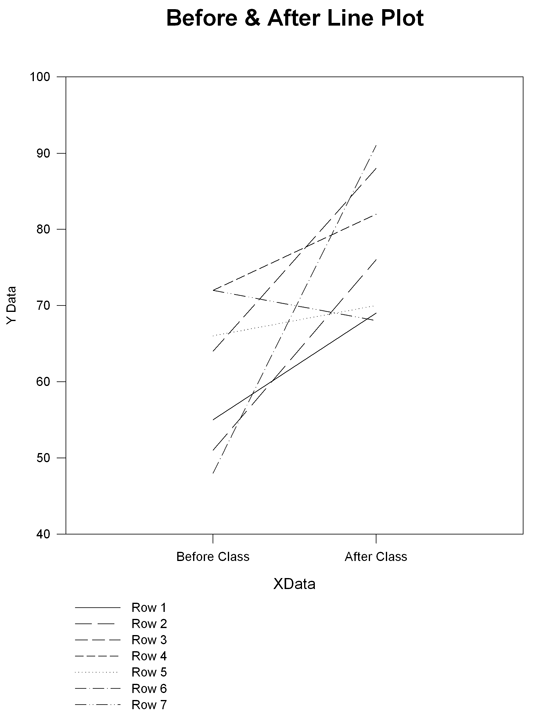

対応のある t 検定のデータをあらわす事前と事後のプロット例
