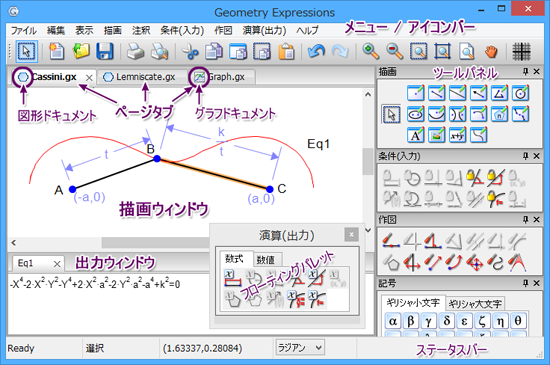

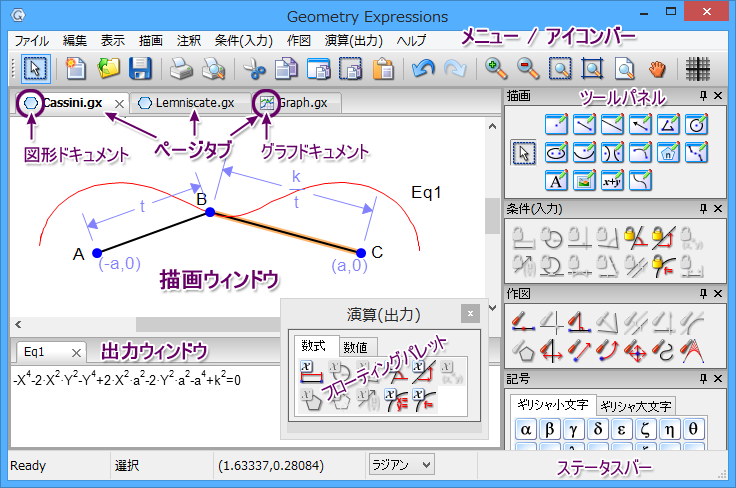

2 画面の構成

画面上部にあるドロップダウン型メニューバーに用意されているメニュー項目の多くは、ディスプレイウィンドウの一番上に並んでいるアイコンやボタン、または、ツールボックスの中のいずれかと対応しています。

画面上部に並んでいるアイコンは、Windows 標準のファイル、編集、表示、ヘルプコマンドで構成されています。描画ウィンドウの横に並んでいるのは、作図や演算を行うためのツールです。これらのツールボックスは、パネルの左右、パネルの上下、切り離されたフローティングウィンドウとして表示させたり、非表示にすることができます。

描画ウィンドウの下に出力ウィンドウを表示すると、規模の大きな数式をここに表示させることができます。

ウィンドウの一番下にあるステータスバーに表示される内容は、左から順番に以下とおりです：

<メニューヘルプ> <現在のモード> <カーソル座標> <角度モード>

ステータスバー

画面の一番下にあるステータスバーに告知される内容は、左から順番に以下のとおりです：

• メニューヘルプ：選択したメニュー項目の簡単な説明。
• 現在のモード：描画ツールボックスのアイコンはそれぞれ固有のモードをあらわします。クリック後に追加の入力が必要なツールでは、そのフィールドに必要な指示が表示されます。
• カーソル座標：図形における現在のカーソル座標が表示されます。
• 角度モード：ラジアンと度のいずれかを簡単に変更できるドロップダウンウィンドウです。この初期値は環境設定ダイアログ (編集 > 環境設定 > 計算) で変更できます。
