Surfer 25 で追加された機能

XYZC データを補間してマップ作成、可視化

列の XYZC からなる真の３次元データを補間して (例：土壌や地下水の汚染濃度など)、その結果を VTK 形式の３次元グリッドフォーマットに保存できるようになりました。保存された 3D グリッドを使ってマップを作成したり、2D マップとして表示するスライスの値を調整したり、3D グリッド全体をボリュームレンダーとして 3D View に可視化することができます。等値面 (特定の C 値で定義される表面) やカラースケールを追加することも可能です。

地中の土壌や地下水の汚染濃度、鉱化作用濃度、屈折法地震探査の速度、温度分布、溶存酸素濃度といった各種 3D データを補間して可視化



XYZC データを補間して 3D グリッドを作成

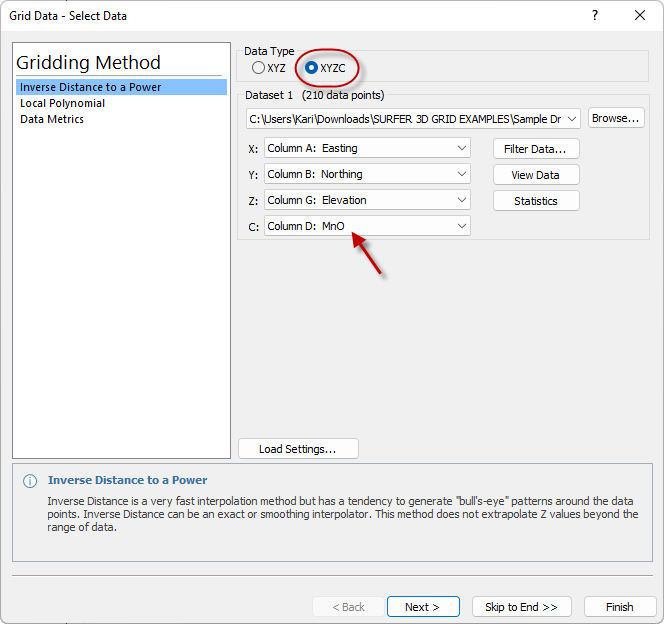

3 種類のグリッド手法のいずれかを使用して XYZC データを補間し、XYZ の位置情報に第4の変数を加えた 3D グリッドを作成できます。作成した 3D グリッドは、VTK フォーマットとして保存されます。

お持ちの XYZC データを補間して 3D グリッドデータを生成することができます。



3D グリッドで 2D マップを作成

3D グリッドの深度や標高を変化させることで、マップがどのように変化するかを即座に確認することができます。3D グリッドをスライスして 2D マップを作成したら、スライダーを使って 3D グリッドの断面を上下に移動させるだけです。マップの内容は、スライダーの移動に応じて即座に更新されます。例えば、GPR データの等高線図を 3D グリッドで作成し、スライダーを移動すると、GPR データ (およびそれをあらわす等高線) がグリッドファイルの深度に応じてどのように変化するかを確認することができます。

3D グリッドは、XYZC データを Surfer または他のソフトウェアでグリッド化することで作成できます。サポートされる 3D グリッドの形式には、VTK と HDF が含まれます。

3D グリッドを 2D マップとして表示し、スライダーを使ってスライスする Z 値を変更した例。
スライスの値に応じてマップの内容が即座に反映されます。



3D グリッドを 3D View のボリュームレンダーとして可視化

任意の 3D グリッドをカラーや透明度を完全に制御できる 3D ボリュームで可視化すれば、あらゆる 3D データの全体像を把握することができます。

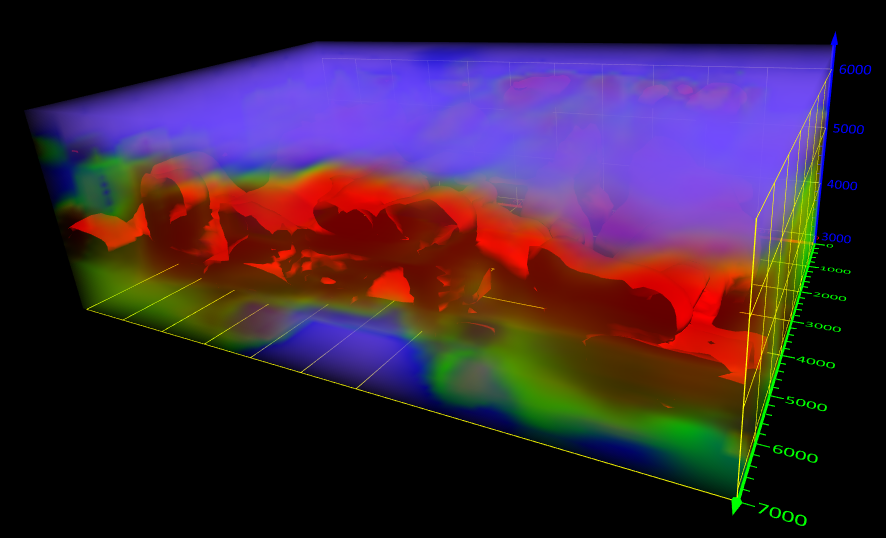

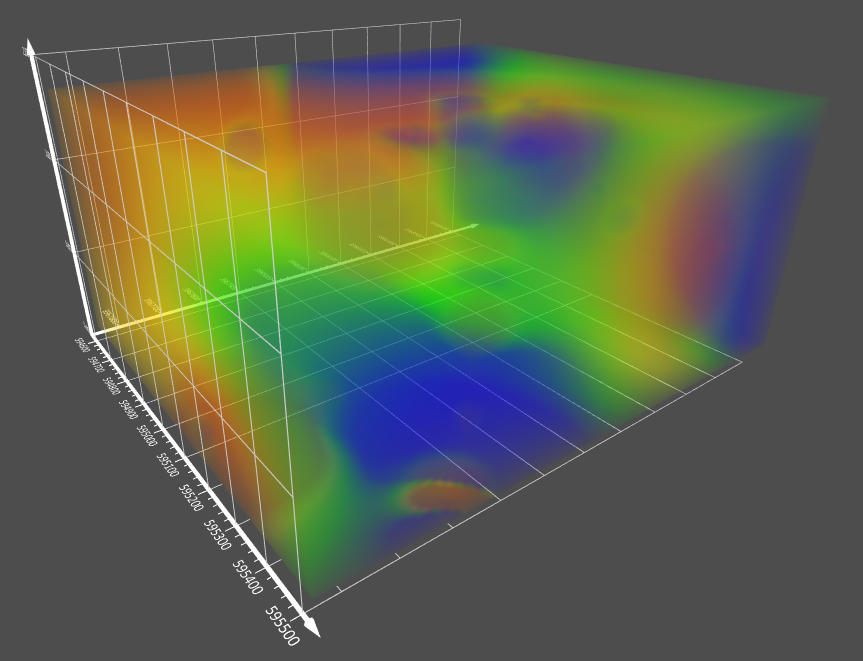

3D グリッドをレンダリングされたボリュームで可視化した例。
カラーは、汚染濃度等の C 値をあらわす。



3D グリッドを 3D View の等値面として可視化

等値面 (isosurfaces) を使用すれば、3D グリッドで特定の C 値がどのように広がっているかを正確に特定することができます。この機能は、汚染物質の広がりや鉱化作用のカットオフといった特定の領域をあらわしたい場合に役立ちます。

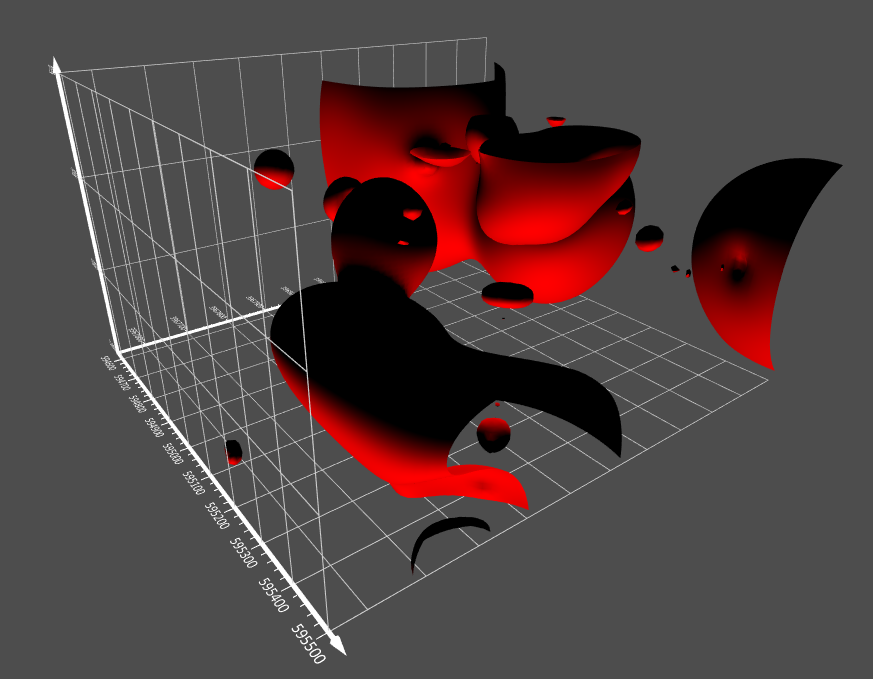

指定した任意の C 値を指定して、3D グリッドの等値面を作成できます。
これによって、特異値をサーフェスで可視化できます。



座標系を変更しても、指定した最大値と最小値、サイズのとおりにマップを表示

表示したいマップの最大値と最小値、および、マップの寸法を指定しておけば、そのマップの座標系を変更しても、指定した最大値と最小値およびサイズのままマップが表示されるようになりました。

マップの座標系を変更する場合、表示したい最大値・最小値やサイズを任意のスケールに設定しておけば、その最大値・最小値やサイズも一緒に変換されるようになりました。



ベクトル形式の Base レイヤーに表示するラベルのアンカーを移動可能

細部についても重要な改善があります！ベースレイヤーのラベルを思い通りにカスタマイズできます。ラベルにには該当するオブジェクトを指し示す引出線 (leader lines) を付けることができますが、もし、引出線がオブジェクトの理想的な場所を指し示していない場合は、引出線のアンカーポイントを移動するだけで、ふさわしい位置に容易に変更することができます。

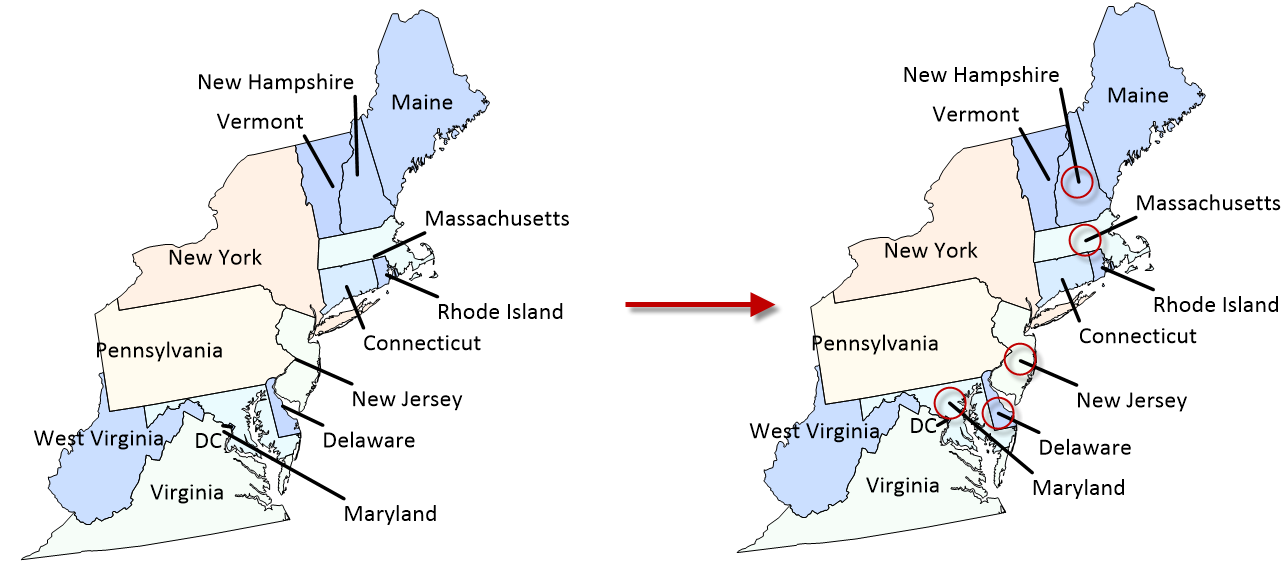

ベースレイヤーのオブジェクトのうち、ラベルのアンカーの位置を変更した例
