Tecplot 360/Focus 2011 R1 で追加された機能

テーマ: 非定常解析

データローダー

• Plot3D：Plot3D ローダーは、2 GB よりも大きいデータセットや一様 / 非一様マルチグリッドデータをサポートしました。

  １．単一グリッド & 単一解
  ２．単一グリッド & 複数解
  ３．複数グリッド（一様）& 複数解
  ４．複数グリッド（適応メッシュなどの非一様）& 複数解

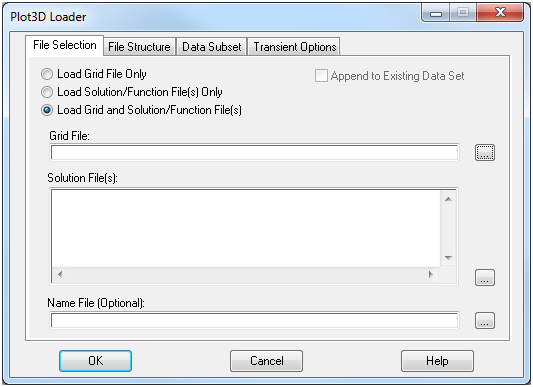

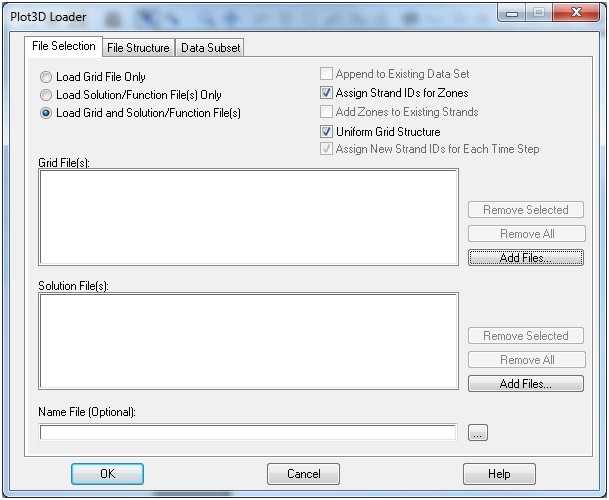

Tecplot 360 の Plot3D Loader

Tecplot 360 2010 の Plot3D Loader

• CGNS：CGNS ローダーは、複数ファイルや CGNS 2.5.4 ライブラリの使用、2GB 以上のファイルの取り扱いなどをサポートしました。また、剛体情報を持つファイル（元のメッシュを変更する必要無く、剛体の並進、および（または）、グリッド座標の回転を定義するデータ）もサポートしました。

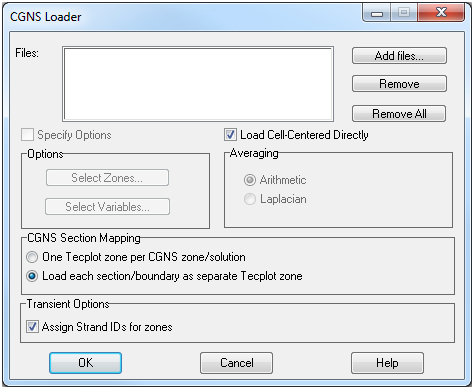

Tecplot 360 2011 の CGNS Loader

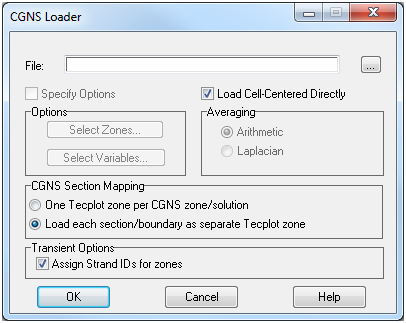

Tecplot 360 2010 の CGNS Loader

• FLOW-3D：FLOW-3D ローダーは、FLOW-3D v9.4 および Flow3D-MP 4.1 (FLOW-3D の新しい流通バージョン) をサポートしました。 (FLOW-3D ローダーは、Tecplot 360 Windows 版と Linux 版のみの機能となります)
• FLUENT：FLUENT データローダーは、約 20% スピードアップしました。
• ABAQUS：ABAQUS データローダーは、ABAQUS 6.10 をサポートしました。
• ANSYS：ANSYS ローダーは、ANSYS 12.1 をサポートしました。
• HDF5：HDF5 ローダーライブラリは、HDF5 の最新公式リリースである HDF5 1.8 に更新されました。

新しい機能

• フーリエ変換 ― 1 次元フーリエ変換

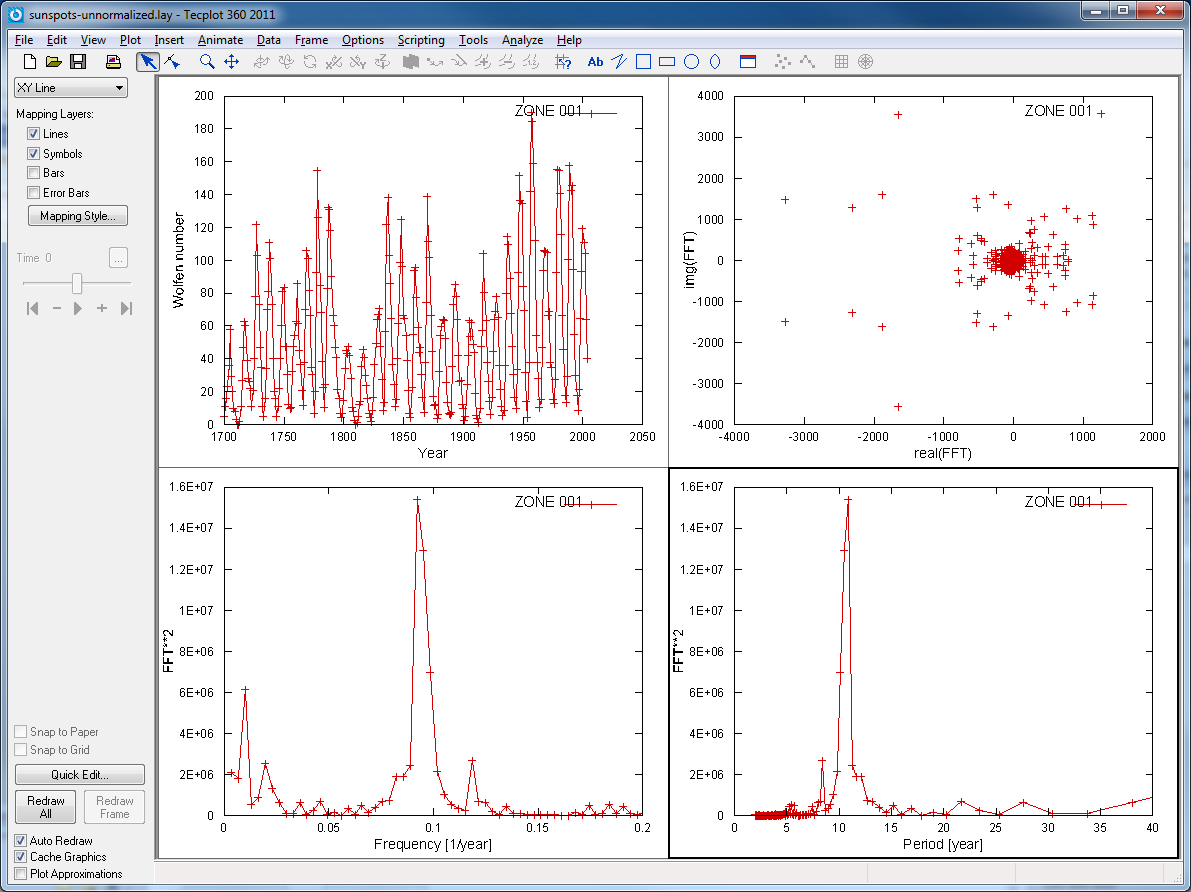

  1 次元フーリエ変換



• タイムリンク ― Solution Time リンクが（Animate メニューのオプションではなく）Frame Linking メニューに追加されました。また、Solution Time リンクの設定が layout ファイルに保持されるようになりました。フレーム同士を Solution Time でリンクすることにより、複数フレームで共通の Solution Time を同期させてアニメーションすることが可能です。

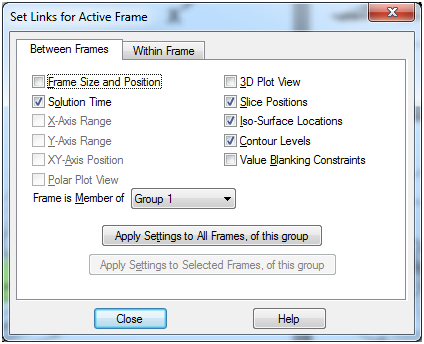

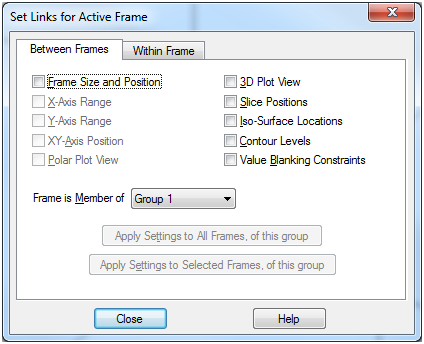

Tecplot 360/Focus 2011 の Set Links for Active Frame ダイアログ

Tecplot 360/Focus 2010 の Set Links for Active Frame ダイアログ

• タイムマーカー ― Solution Time のインジケーターをラインプロット上に表示するオプション。このインジケーターにより、アニメーションを再生しながら、現在のタイムステップのポイント値を XY ラインプロット上で確認することができます。

  タイムマーカー



• アニメーションのファイル形式 ― MPEG-4、Flash Video (FLV)、Windows Media Video (WMV) を新たにサポートしました。AVI や MPEG-4、WMV と同じように MS PowerPoint と親和性が高く、簡単・スピーディーに結果を共有することが可能になります。

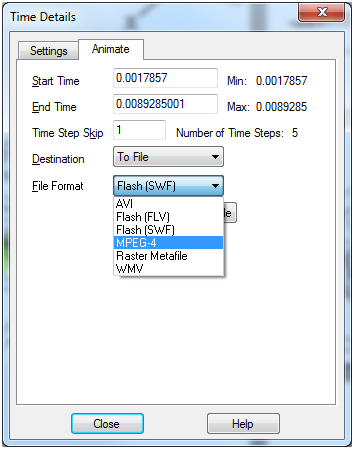

  アニメーションファイル形式の選択



• Time Strands 積分 ― Tecplot の積分機能は、ゾーンまたは Time Strands で積分することができるようになりました。新しい Time Strands による積分オプションは、積分値（例えば、質量流量）を経時的に観察することを可能にします。

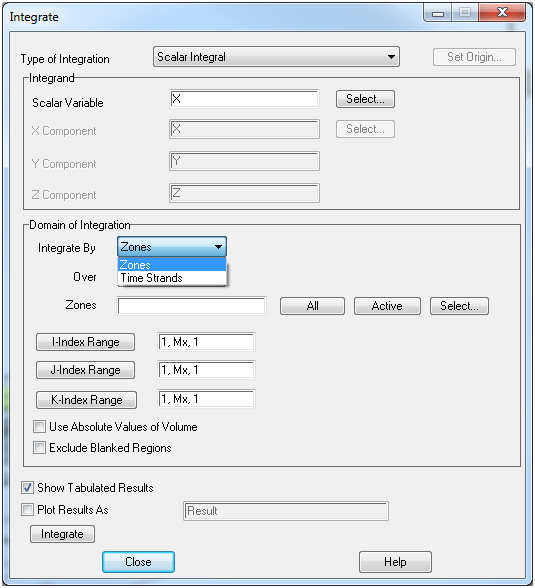

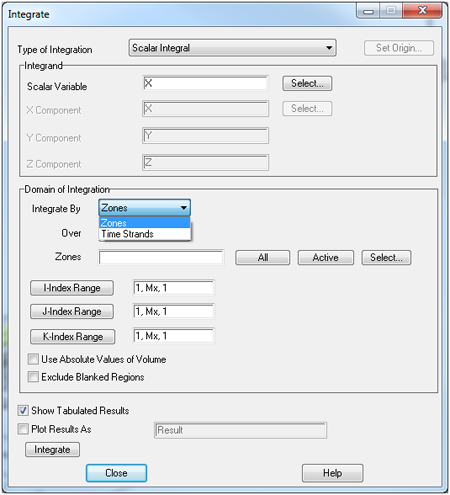

  Zones または Time Strands で積分できます



• 新しいカラーマップ ― デフォルトでより豊富なカラーマップが用意されました。溶銑、earth、その他さまざまなオプションでデータを発散、収束、定性化します。

  新しいカラーマップ

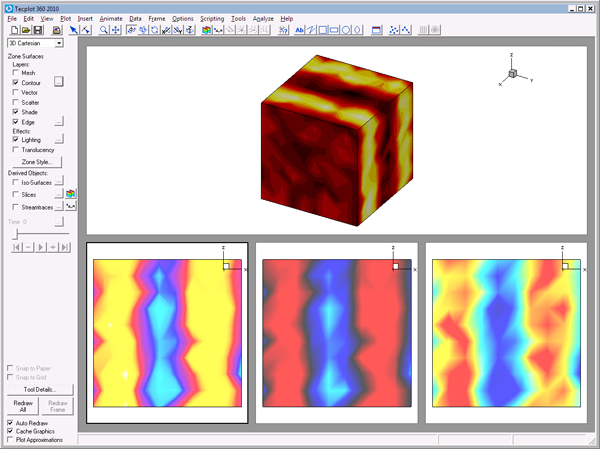

• 3D マルチフレーム – Frameメニューの新オプションで、初期プリセットの XY, YZ および XZ ビューがすばやく 3D で表示できます。

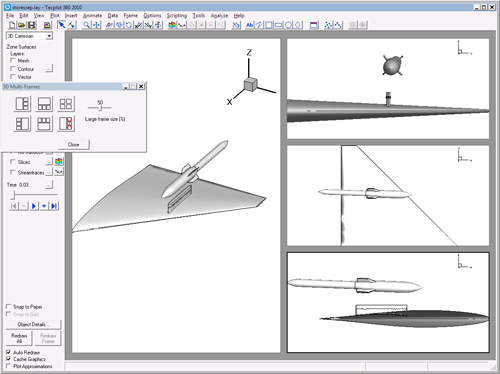

  3D マルチフレーム

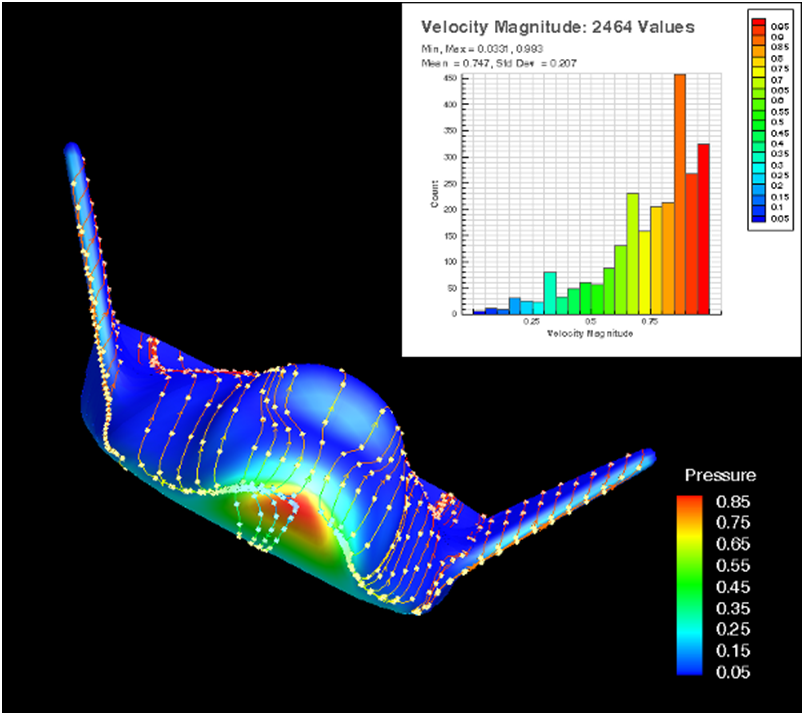

• 分布プロット – ヒストグラム（柱状図）と cross plot 画像が使用可能 (Tools メニューから Distribution Plots を選択)


  分布プロット

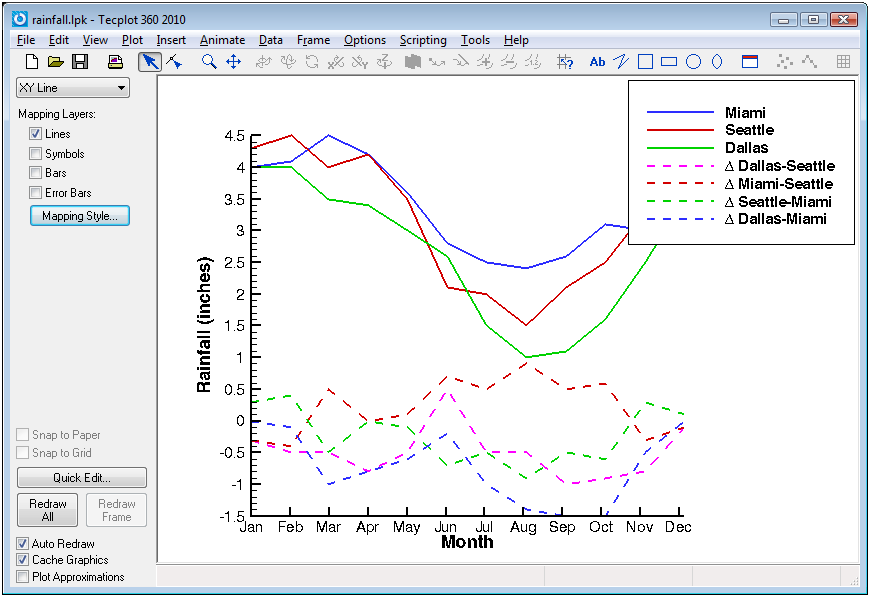

• XY マップ比較 – Compare XY Maps ツールを使って、データ変換方程式や複雑なマクロを使用せずに、比較データと統計データを表示する新しい値と XY マップをすばやく生成することができます。

Compare XY Maps ツール

XY マップ

ユーザビリティ（有用性）

• プローブ機能：アニメーション動作中は Probe ダイアログが開いたままの状態となり、アニメーションを一時停止するとその値が更新されます。これにより、同一空間にあるポイントを比較することができるようになります。従来までの Tecplot のバージョンでは、あるポイントをプローブした後、次の solution time に進めようとすると、Probe ダイアログは閉じるようになっていました。

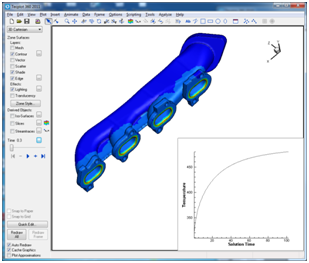

• 時系列プローブ：Time Series Probe のデフォルトで表示されるプロットが改良され、操作性が向上しました。デフォルトで右下隅に表示される新しいフレームには、自動的にフィットされたデータが表示されます。

  時系列プローブ



• 積分結果オプション ： Analyze メニューの積分結果表示オプション (Show Tabulated Results と Plot Results As) は、タイムマーカーに似たデフォルトプロットに改善されました。さらに、 集計結果にはより意味のある名前が付きます。最小、最大および標準偏差も 集計結果に表示されます。
