4.1 "Client モジュール ／AIR アプリ" の動作確認

【概要】

yFiles FLEX ／Clientモジュール は FLEX (Flash) で動作するライブラリーを提供し、Windows デスクトップ上で動作するアプリケーションを開発できます。このアプリを動作させるには、予めサーバを起動させる必要があります。

1) 評価版 (３０日) のダウンロード

• 以下の WEB-サイトから評価版をダウンロードできます。
  ≪yFiles FLEX ／Clientモジュール≫

  ダウンロードされるモジュール
  yfilesflex-1.6.0.1-eval.zip ... 42.5 MB


2) "yFiles FLEX ／Clientモジュール" の内容を見る

• yfilesflex-1.6.0.1-eval.zip を展開して下さい。

  yfilesflex-1.6.0.1-eval と言うフォルダーが生成されます。
  以下の説明では、このフォルダーを <yFiles-FLEX> と記述します。


• 以下のフォルダーがあります。

  ４つのクライアント用モジュールが格納されています。

  <yFiles-FLEX>\src-demo\air-flex3 ... AIR アプリ用
  <yFiles-FLEX>\src-demo\air-flex4 ... AIR アプリ用 ※ 今回使用する
  <yFiles-FLEX>\src-demo\client-flex3 ... WEB アプリ用
  <yFiles-FLEX>\src-demo\client-flex4 ... WEB アプリ用

3) Flashライブラリーと 関連する DLL をコピーする

• <yFiles-FLEX> フォルダーに移動して、DOS コマンドを実行します。

  % copy-libs.bat


  --> 以下のように６つのファイルがコピーされます。

  copy lib\client\yfiles-flex-Flex3.swc src-demo\client-flex3\libs
  copy lib\client\yfiles-flex-Flex3.swc src-demo\air-flex3\libs
  copy lib\client\yfiles-flex-Flex4.swc src-demo\client-flex4\libs
  copy lib\client\yfiles-flex-Flex4.swc src-demo\air-flex4\libs

  copy lib\server-java-2.7\*.jar src-demo\server-java\web\WEB-INF\lib
  copy lib\server-dotnet\yFilesServer* "src-demo\Web Site\Bin


4) "サーバー／クライアント" モデルのサーバーを起動する

• "Clientモジュール ／AIR アプリ" はサーバが必要です。もし、サーバが不要なスタンドアロン・アプリを希望でしたら、以下の手順を参照下さい。


  • ４.３. "Layout拡張・モジュール ／AIR アプリ" のカスタマイズ(日本語化)
  • ４.４. "Layout拡張・モジュール ／WEB アプリ" の動作確認


• 予め以下の手順に従ってサーバーを起動しておいて下さい。


  • yFiles FLEX のセットアップとサンプルの動作 (2)
    .NET Server 上で動作するデモ：C# 開発環境を利用


• クライアント用の設定をします。

  "<yFiles-FLEX>\src-demo\air-flex4" がクライアント用の領域です。
  以下のように設定ファイルを修正し、サーバーの URL を指定します。

  【設定ファイル】
  <yFiles-FLEX>\src-demo\air-flex4\src\config.xml

  ≪修正前≫


  <config>
  <context-root>../../</context-root>
  <service-extension></service-extension>
  </config>



  ≪修正後≫

  <config>
  <context-root>http://localhost:49986/Web%20Site/</context-root>
  <service-extension>.ashx</service-extension>
  </config>


  ※ "49986" は、実際のサーバーに合わせて下さい。

5) Flash Builder 4.5 を起動する

• "プログラム(P)-> Adobe Flash Builder 4.5-> Adobe Flash Builder 4.5" を選択します。



  ※ 【注意】もし、"Adobe Flash Builder 4.6" を使用している場合は、以下の設定が必要です。Flash Builder 4.6 の SDK はサポートされていません。≪Flex SDK のセットアップ≫

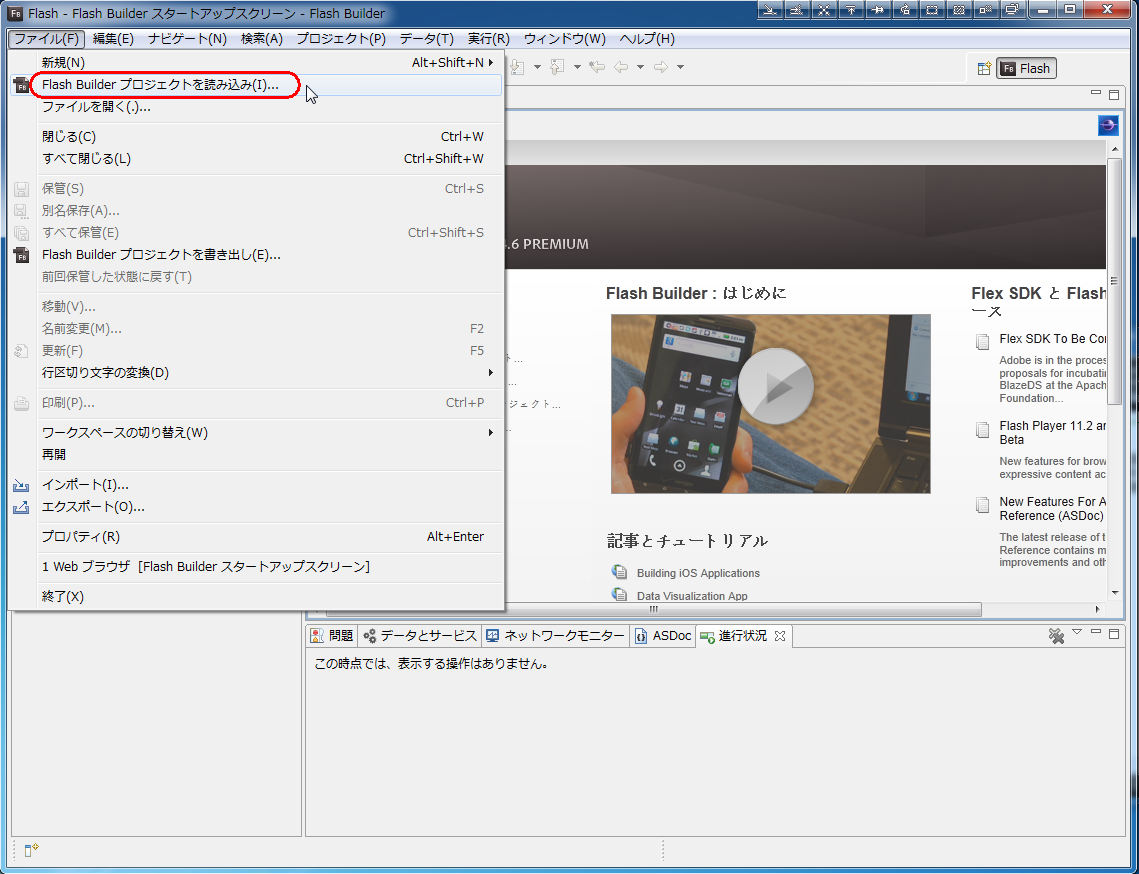

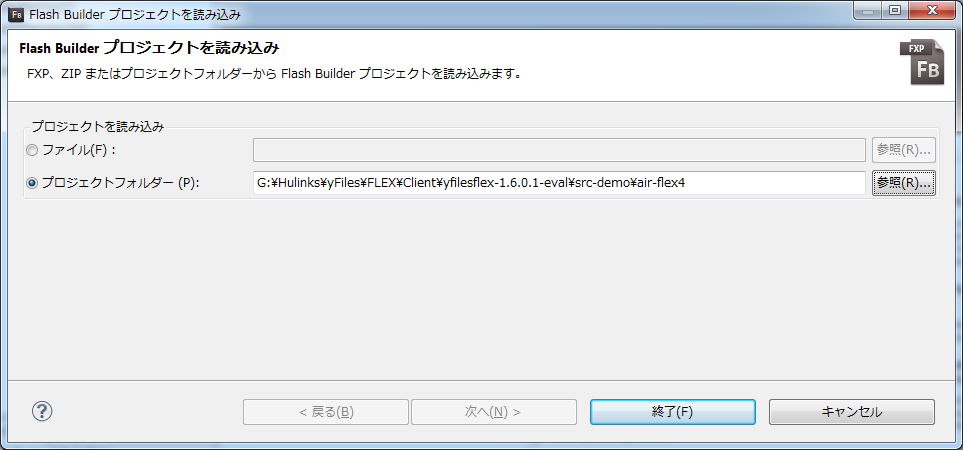

• "ファイル(F) -> Flash Builderプロジェクトを読込み(I).." を選択します。


  --> ダイアログが開くので、

  　　 プロジェクトフォルダー(P):　<yFiles-FLEX>\src-demo\air-flex4

  をセットして、[終了] を押します。

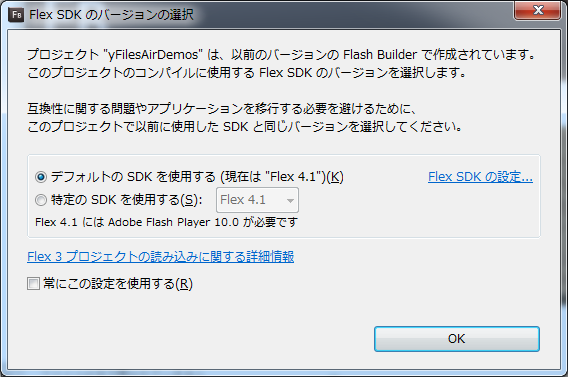

  --> [Flex SDK のバージョンの選択] ダイアログが開くので、[OK] を押します。

  　　 ※ バージョンが一致している場合はこの警告はでません。
  　　
  　 --> Flash Builder の画面が開きます。

6) GroupingDemo (グループ・デモ) を実行する

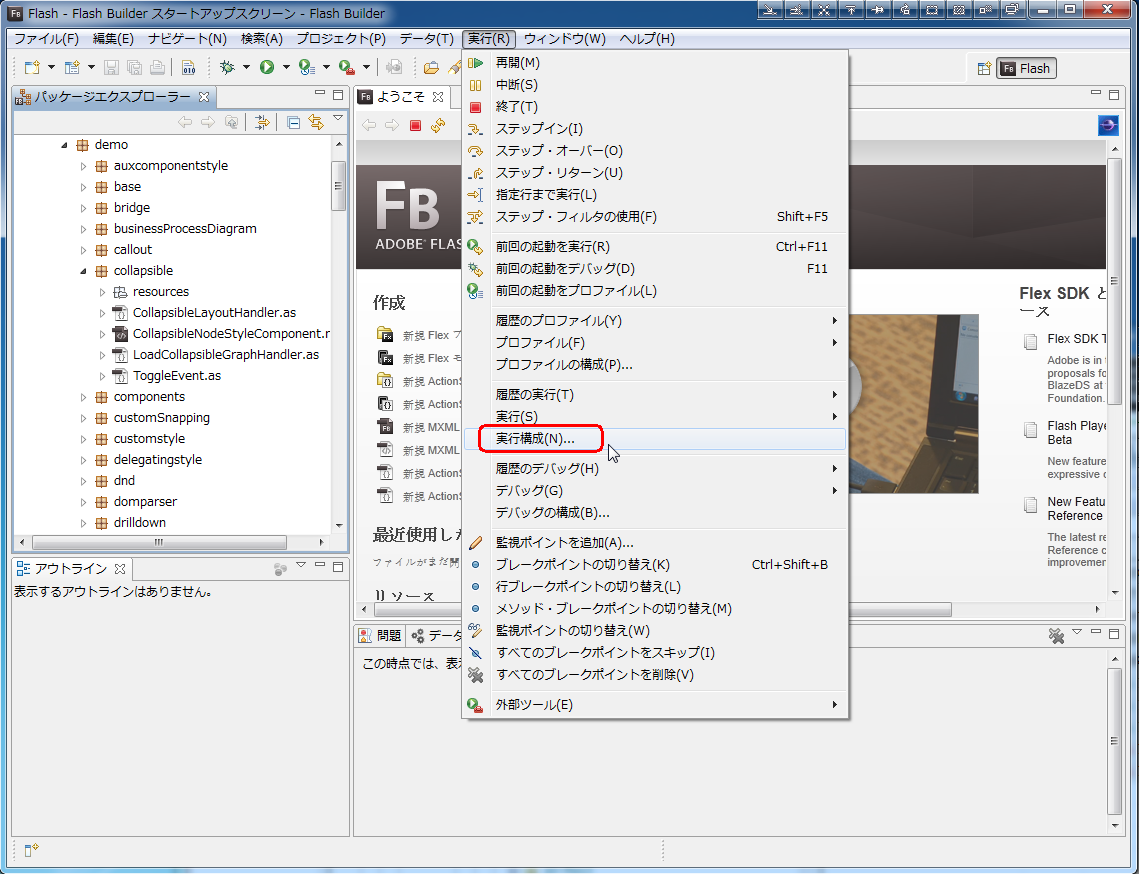

• メニュの "実行-> 実効構成(N).." を選択します。

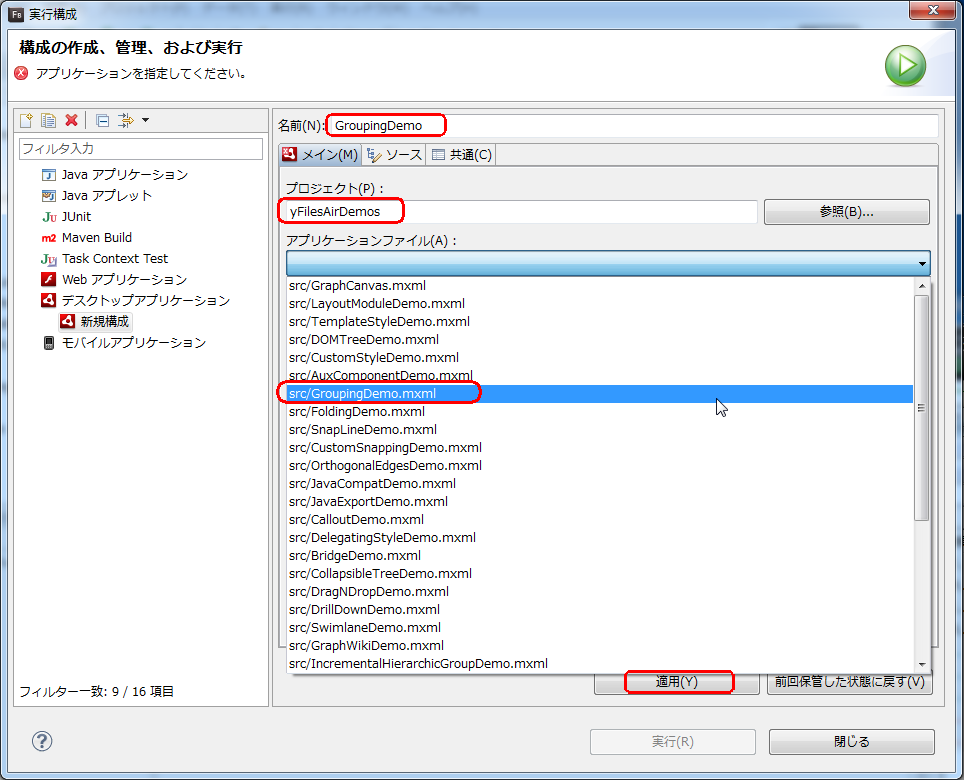

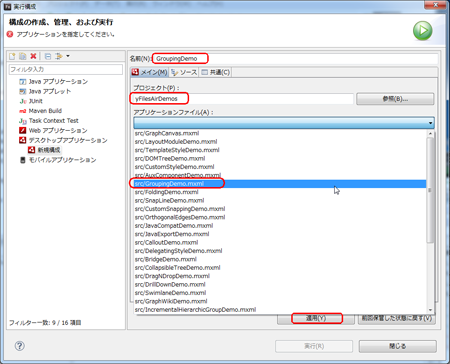

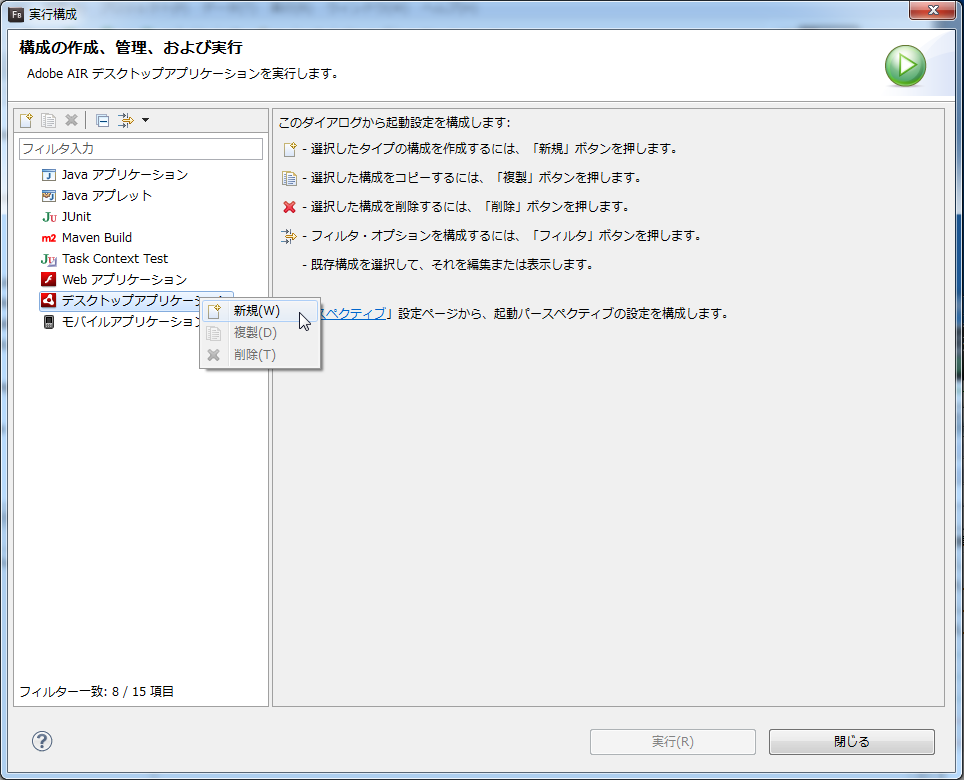

  -->「実効構成」の画面が表示されるので、"デスクトップアプリケーション" を右クリックし、"新規(W)" を選択する。

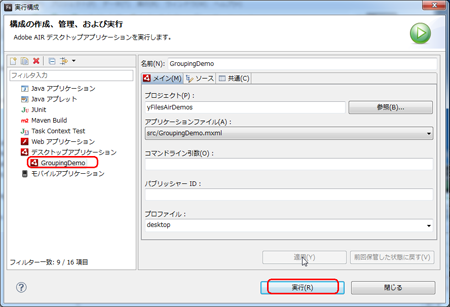

  -->「実効構成」の画面にて、以下の操作を行う

  　　　 ・名前(N): GroupingDemo
  　　　 ・プロジェクト(P): yFilesAirDemos
  　　　 ・アプリケーションファイル(A): src/GroupingDemo.mxml

  --> 以上を設定して、「適用(Y)」ボタンを押す


  --> 左側の "フィルタ入力"欄で、"デスクトップアプリケーション-> GroupingDemo" を選択し、[実行] ボタンを押す

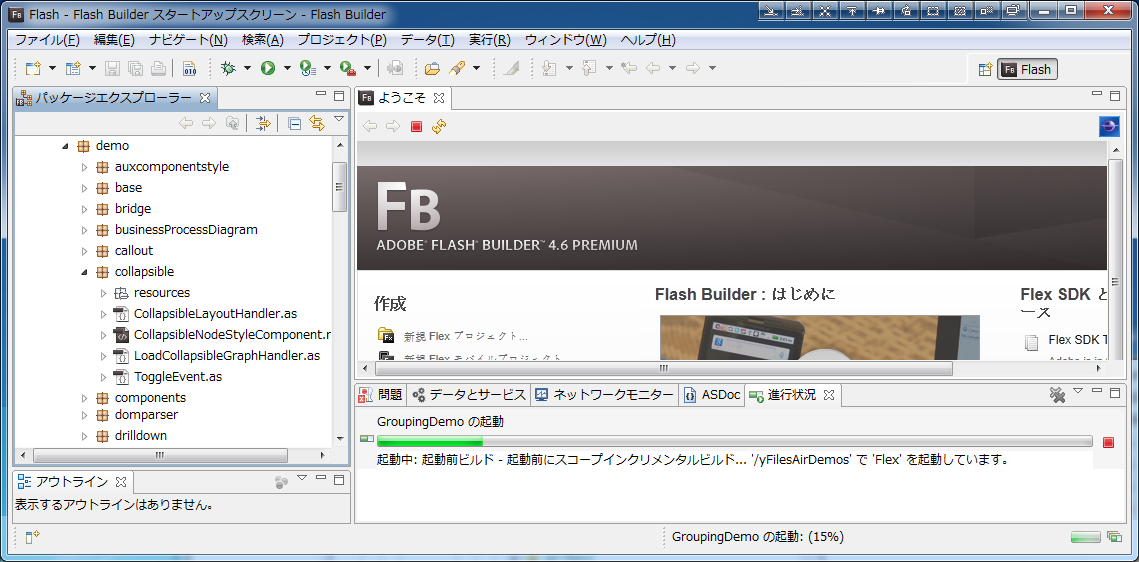

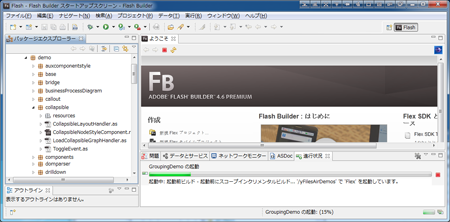

  --> コンパイルが開始されて、しばらくすると、アプリが起動する


  --> 画面上には、"全体ナビゲート・ビュー", "ツリー・ビュー", "描画キャンバス・ビュー" の３つのビューがある。

  　 ツリー・ビューに示されるような階層構造を持ったグループが表示されている。
  　 上方には、"ツール・バー" があり、２つのコンボボックスがある。

  　　 ・グラフ・データを選択
  　　 ・レイアウトを選択

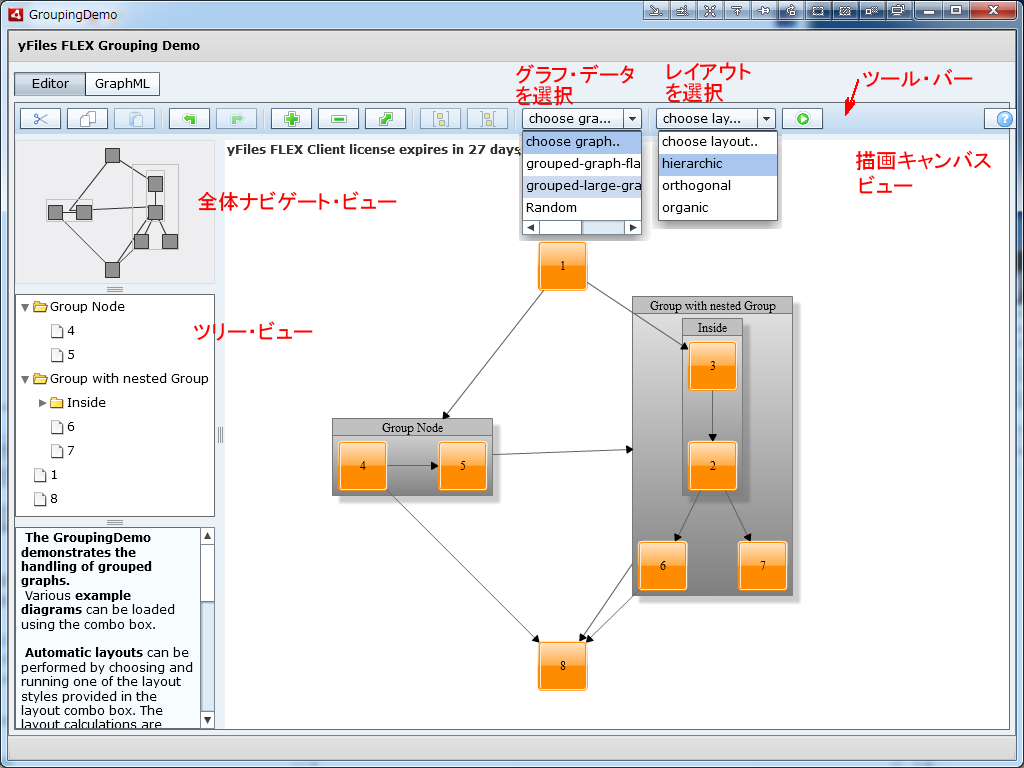

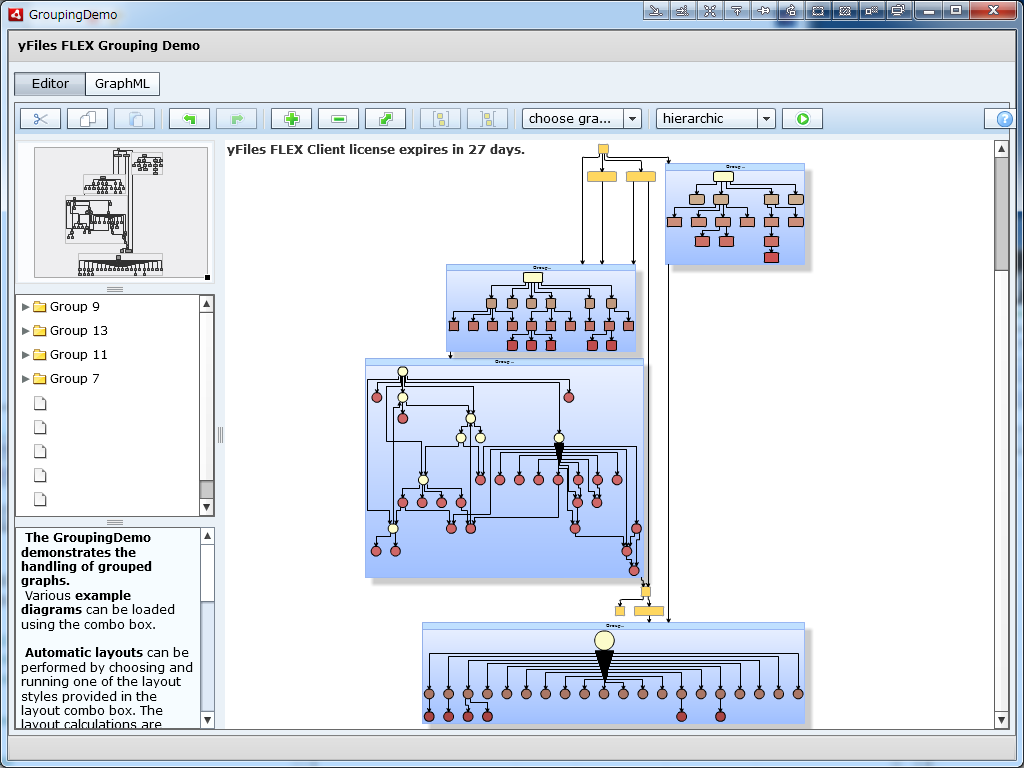

  --> グラフ・データの一覧から "grouped-large-graph" を選び、レイアウトの一覧から "heierachic" を選ぶと、下図のようなグラフが描画される
