4.4 "Layout 拡張・モジュール ／WEB アプリ" の動作確認

【概要】

yFiles FLEX ／Layout拡張・モジュール は FLEX (Flash) で動作するライブラリーを提供し、WEB-ブラウザ (IE や Firefox など) 上で動作するスタンドアロンの WEB アプリケーションを開発できます。

1) 評価版 (３０日) のダウンロード

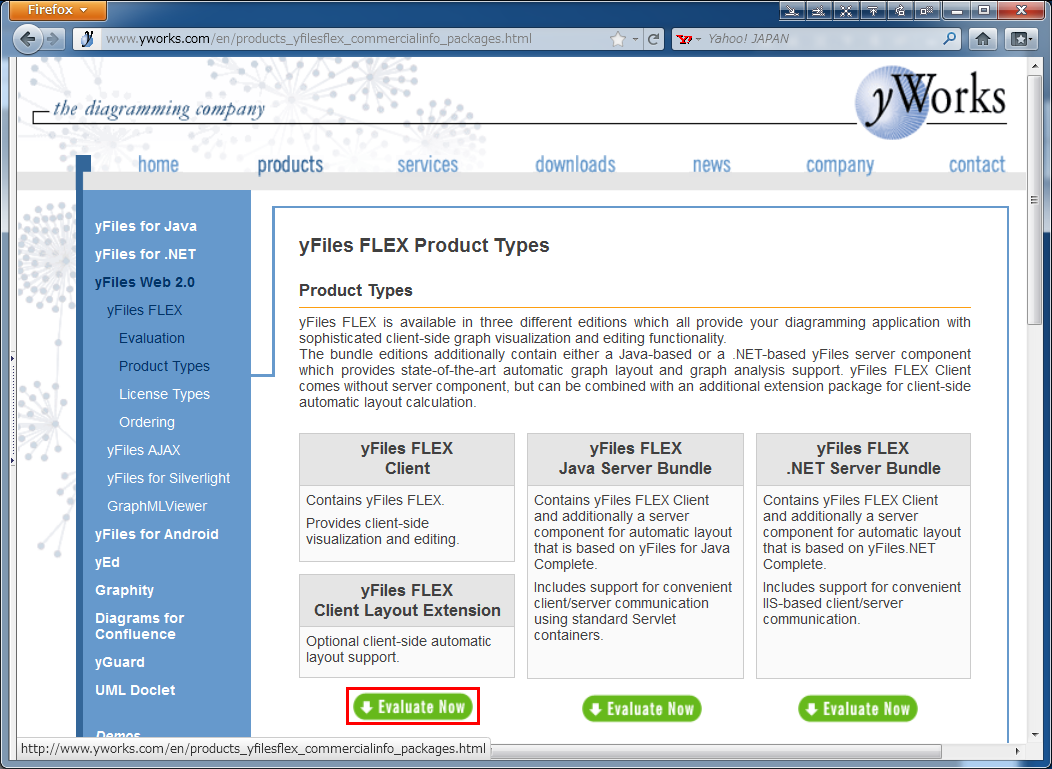

• 以下の WEB-サイトから評価版をダウンロードできます。
  ≪yFiles FLEX ／Clientモジュール≫

  ダウンロードされるモジュール
  yfilesflex-layout-1.2.0.1-eval.zip ... 28.5 MB



2) "yFiles FLEX ／Layout拡張・モジュール" の内容を見る

• yfilesflex-layout-1.2.0.1-eval.zip を展開して下さい。

  yfilesflex-layout-1.2.0.1-eval と言うフォルダーが生成されます。

  以下の説明では、このフォルダーを <yFiles-FLEX> と記述します。


• 以下のフォルダーがあります。

  ４つのクライアント用モジュールが格納されています。

  <yFiles-FLEX>\src-demo\air-layout-flex3 ... AIR アプリ用
  <yFiles-FLEX>\src-demo\air-layout-flex4 ... AIR アプリ用
  <yFiles-FLEX>\src-demo\client-layout-flex3 ... WEB アプリ用
  <yFiles-FLEX>\src-demo\client-layout-flex4 ... WEB アプリ用 ※ 今回使用する

3) Flashライブラリーと 関連する ライセンス をコピーする

• "<yFiles-FLEX>\src-demo\client-layout-flex4\libs" フォルダーに以下の２つの Flash ライブラリーをコピーする

  ・<yFiles-FLEX>\lib\yfiles-flex-layout-flex4.swc
  ・Client\yfilesflex-1.6.0.1-eval\lib\client\yfiles-flex-Flex4.swc


• "<yFiles-FLEX>\src-demo\client-layout-flex4\src" フォルダーに以下のライセンスをコピーする

  ・Client\yfilesflex-1.6.0.1-eval\license.xml

  ※ "Client\yfilesflex-1.6.0.1-eval" は、【４.２. "Clientモジュール ／WEBアプリ" の動作確認】で使用された yfilesflex-1.6.0.1-eval.zip を展開したフォルダーを示します

4) Flash Builder 4.5 を起動する

• "プログラム(P)-> Adobe Flash Builder 4.5-> Adobe Flash Builder 4.5" を選択します。



  ※ 【注意】もし、"Adobe Flash Builder 4.6" を使用している場合は、以下の設定が必要です。Flash Builder 4.6 の SDK はサポートされていません。≪Flex SDK のセットアップ≫

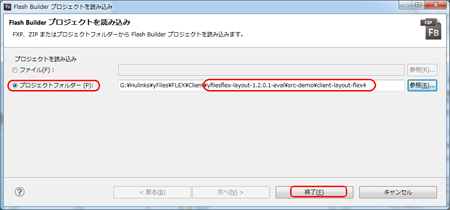

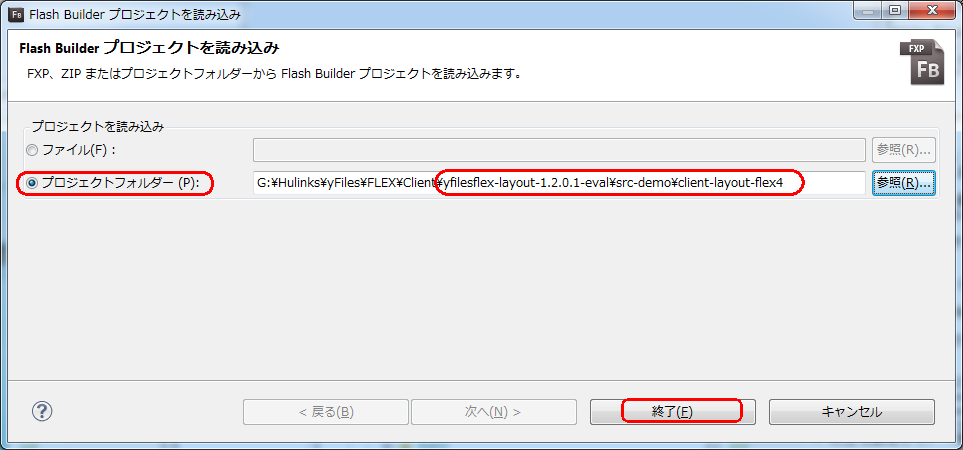

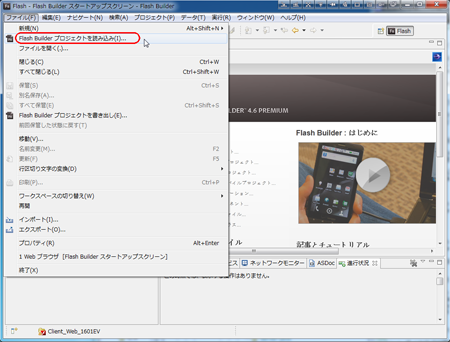

• "ファイル(F) -> Flash Builderプロジェクトを読込み(I).." を選択します。


  --> ダイアログが開くので、

  　　 プロジェクトフォルダー(P):　<yFiles-FLEX>\src-demo\client-layout-flex4

  をセットして、[終了] を押します。

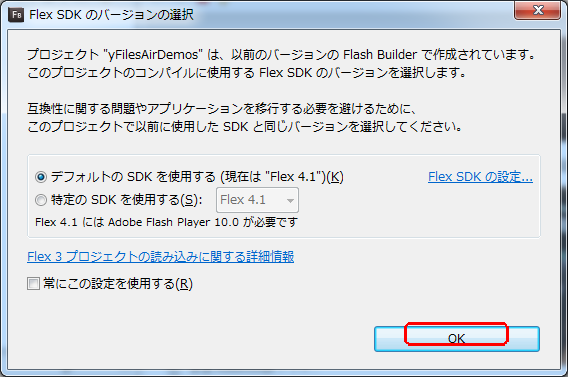

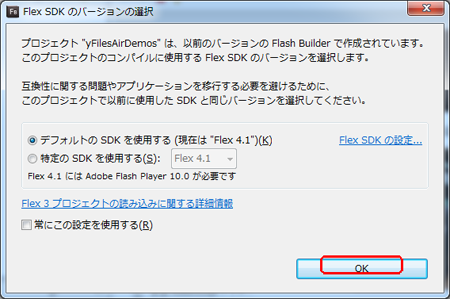

  --> [Flex SDK のバージョンの選択] ダイアログが開くので、[OK] を押します。


  　　 ※ バージョンが一致している場合はこの警告はでません。
  　　
  　 --> Flsh Builder の画面が開きます。

5) ShortestPathDemo (最短経路探索・デモ) を実行する

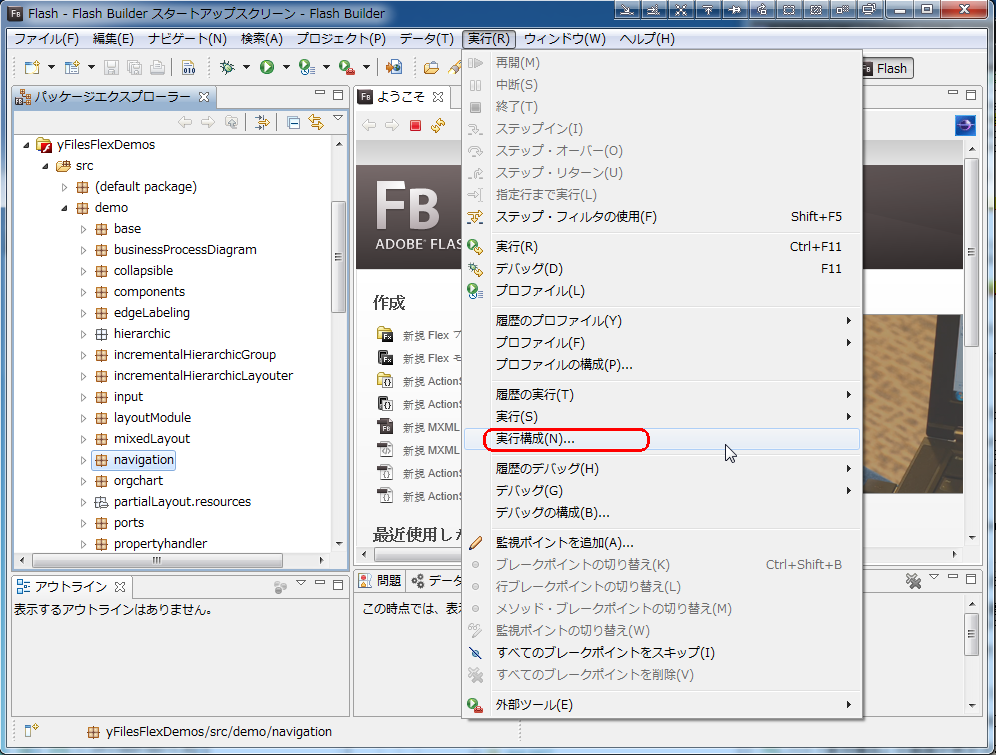

• メニュの "実行-> 実効構成(N).." を選択します。

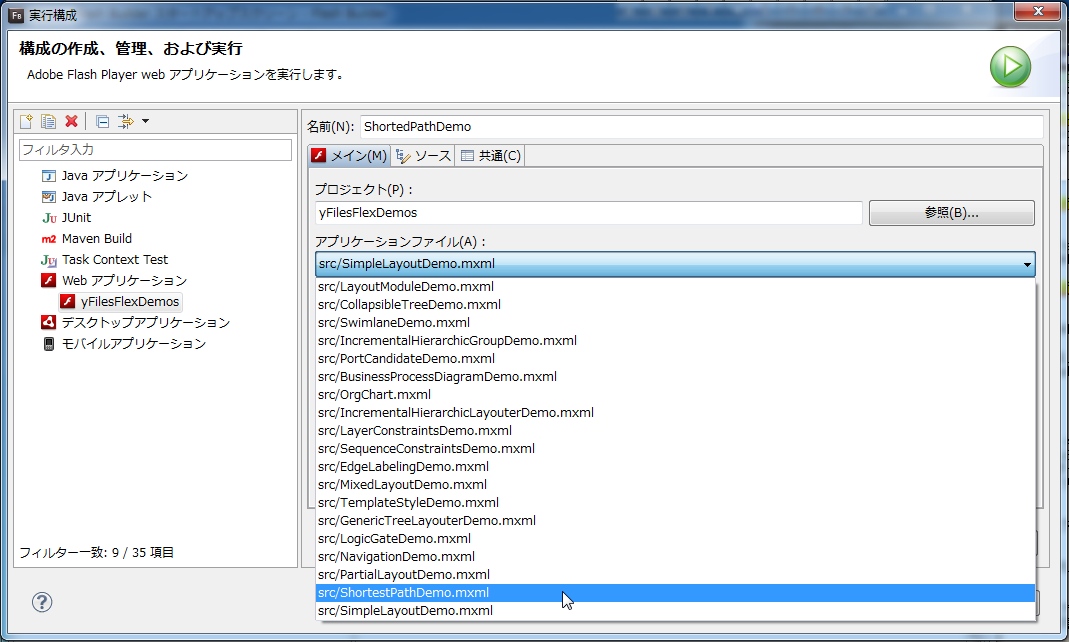

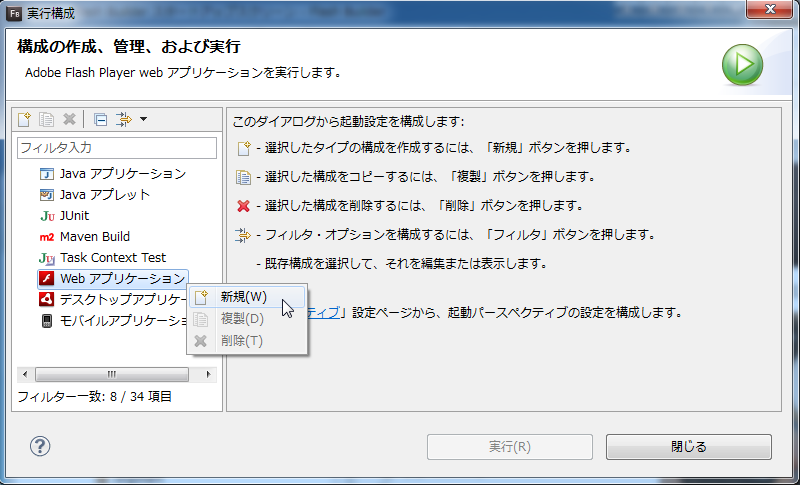

  -->「実効構成」の画面が表示されるので、"Web アプリケーション" を右クリックし、"新規(W)" を選択する。

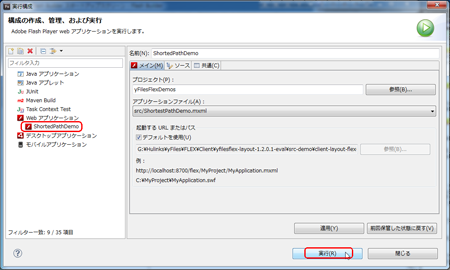

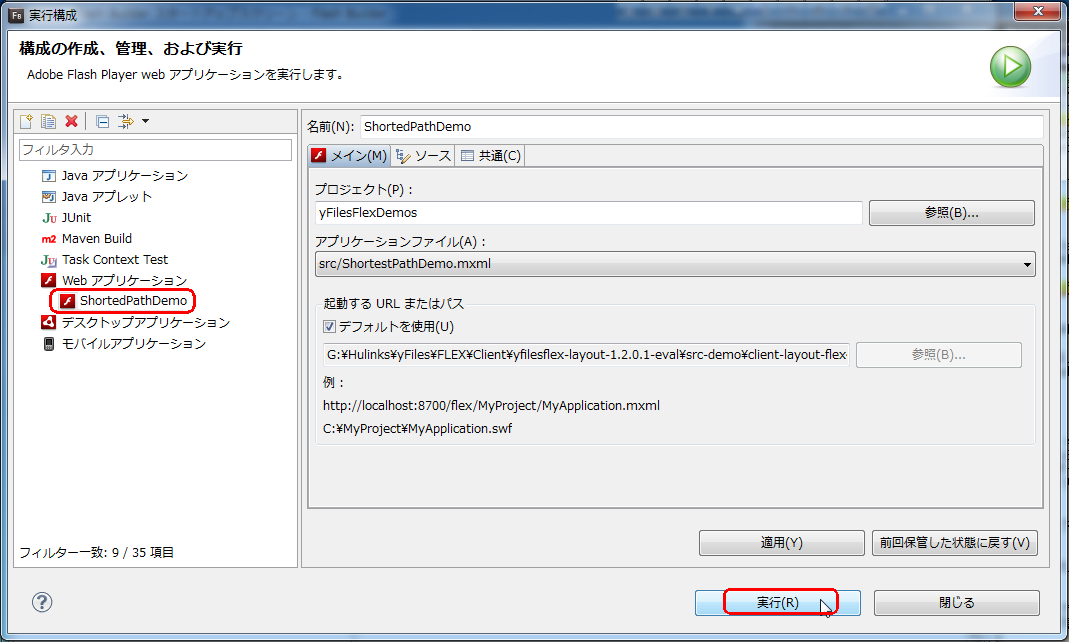

  -->「実効構成」の画面にて、以下の操作を行う

  　　　 ・名前(N): ShortestPathDemo
  　　　 ・プロジェクト(P): yFilesFlexDemos
  　　　 ・アプリケーションファイル(A): src/ShortestPathDemo.mxml

  　　　　 --> 以上を設定して、「適用(Y)」ボタンを押す


  --> 左側の "フィルタ入力"欄で、"Web アプリケーション -> ShortestPathDemo" を選択し、[実行] ボタンを押すと、WEB-ブラウザが起動されて、アプリの画面が現れる。


  --> コンパイルが開始されて、しばらくすると、アプリが起動する
  　
  --> 画面上には、適当に自動生成されたグラフが表示される。このアプリは、指定された２つのノード間に対して最短経路を計算して、その経路を表示する。

  以下に 示す操作を実行して下さい。

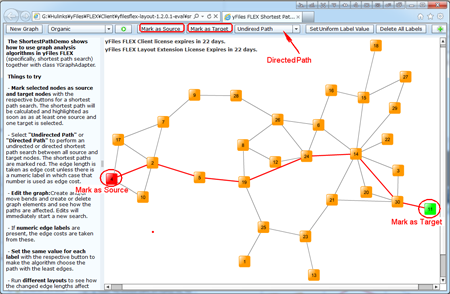

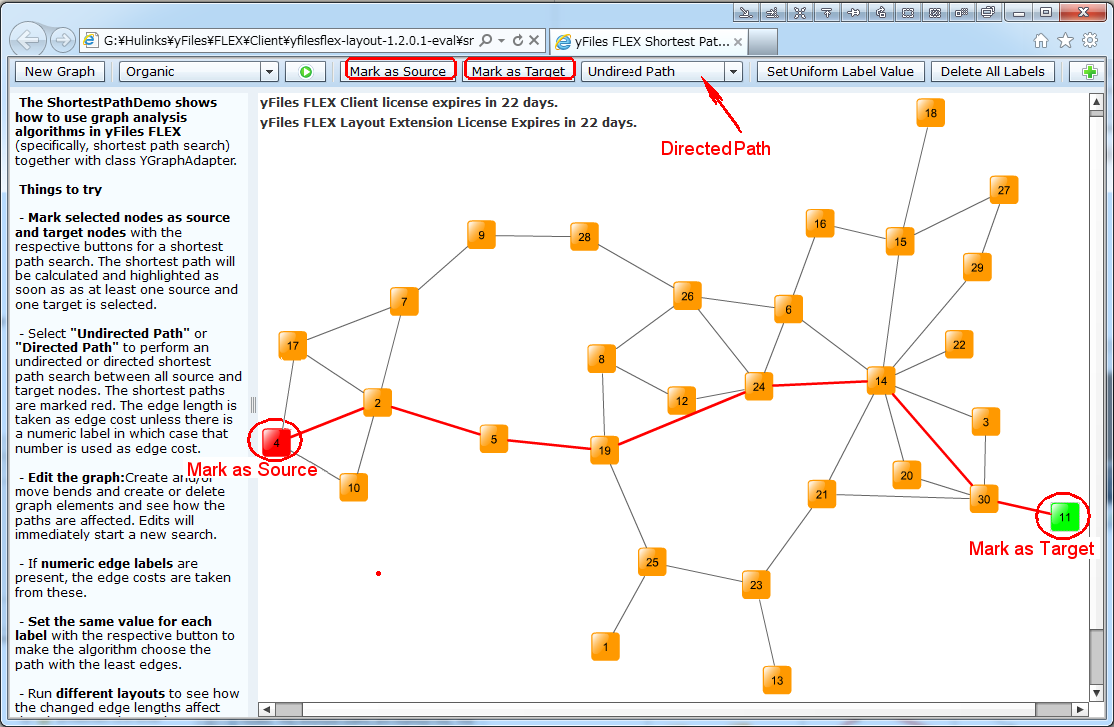

  ・左端のノード (例えば "4") を選び、"Mark as Source" ボタンを押す
  　 --> そのノードが「開始点」にセットされる

  ・右端のノード (例えば "11") を選び、"Mark as Target" ボタンを押す
  　 --> そのノードが「目的点」にセットされ、最短経路が計算されて、赤色で示される

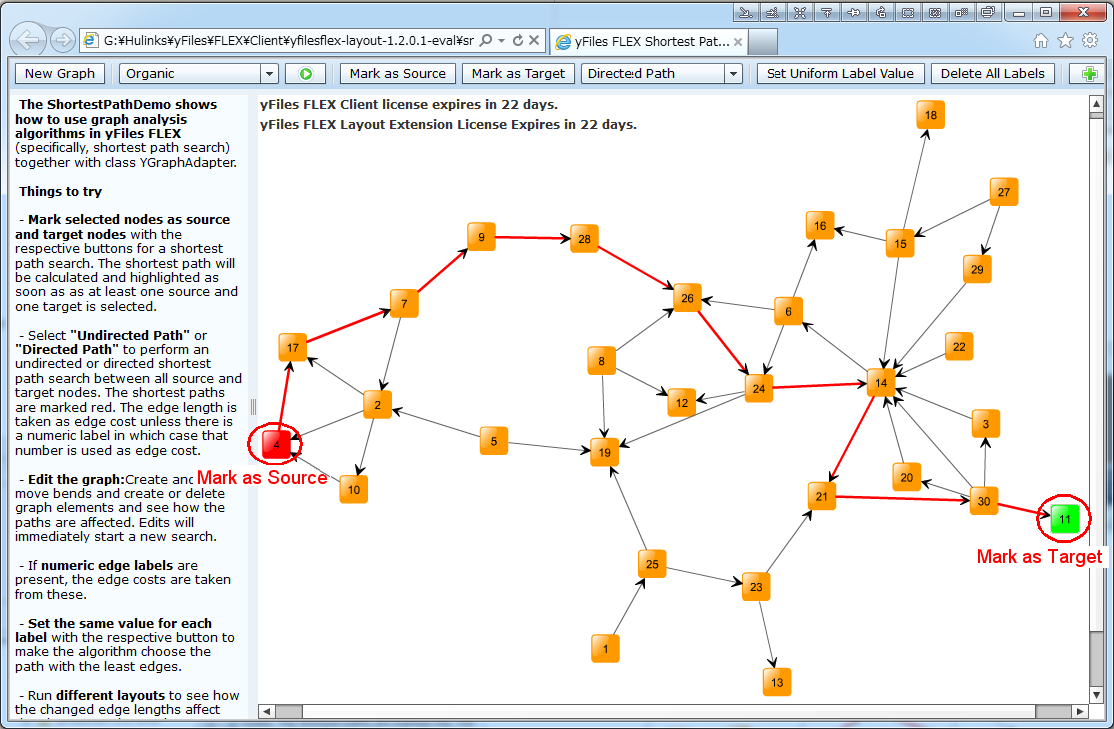

  ・"Undirected Path" をクリックして、"Directed Path" に変更する


  --> 矢印 (→) の方向に制約されるので、最短経路が再計算される。各エッジの Weight を１と仮定すると、"Undirected Path" の経路の合計は 7 ですが、"Directed Path" の時は 10 となる。
