6.3 マップのプロパティの変更

マップのサイズやシンボル、ライン、フォントなど、あらゆるオブジェクトのプロパティを設定することができます。マップの範囲とスケールを変更してみましょう。

1. Object Manager で Map 1 オブジェクトをクリックして下さい。

   Object Manager で Map 1 オブジェクトをクリックします。



2. Property Manager で Scale タブをクリックします。


3. X と Y軸で異なるスケールを使用するには、Proportional XY Scaling のチェックボックスを OFF にします。


4. X Scale および Y Scale の Length (PageUnits) の値をどちらも 7 インチに設定して下さい。キーボードの ENTER キーを押すと、変更が反映されます。柱状図あるいは断面図にマップを挿入する場合は、ページ内におさまるような適切なスケールでプロットされる必要があります。


5. マップのサイズを決めるために、Limits タブをクリックして下さい。


6. Use Data Limits のチェックボックスを ON にすると、マップ内のオブジェクトが適切なサイズに調整されます。


7. Fit All ボタンをクリックすると、井戸のテキストオブジェクトをすべて含むように、範囲が拡張されます。

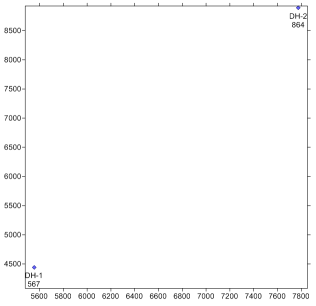

井戸とマップのすべての情報が含まれるように、サイズと範囲を変更しました。
