6.2 井戸のプロパティの変更

井戸のプロパティはすべて編集することができます。ここでは、井戸のシンボルとラベルを変更してみましょう。

1. Object Manager マネージャで、Wells 1 オブジェクトをクリックします。

   Object Manager の Wells 1 オブジェクトをクリック



2. Property Manager の Label タブをクリックして下さい。


3. Show ID の右側にあるチェックボックスを ON にすると、井戸の名前が表示されます。デフォルト設定では、シンボルの下に表示されます。


4. Show Table Column の [None] をクリックし、ドロップダウンリストの中から Elevation を選択して下さい。井戸の名前の下に、井戸の標高が表示されます。


5. 次にシンボルを変更するため、Symbol タブをクリックして下さい。


6. 井戸やシンボルの表示設定には、スキームが使用されます。Use Keyword Scheme のチェックボックスを OFF にすると、標準のシンボルが使用されます。


7. Symbol Properties の頭に付いている＋ボタンをクリックして、シンボルプロパティのセクションを開きます。


8. Symbol 右に表示されているシンボルをクリックし、変更したいシンボルを選択します。


9. シンボルの Fill Color および Line Color 隣のカラーボックスをクリックし、変更したい色を選択して下さい。

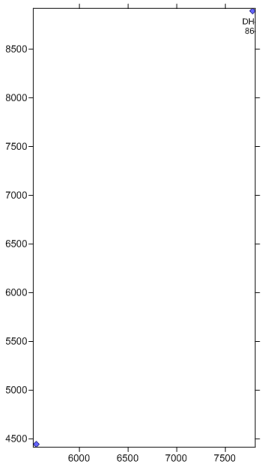

井戸のシンボルを、標準のシンボルに変更。ラベルもその下に表示されます。
