6.4 井戸の選択ラインを追加

断面図を作成するためには、井戸選択ラインが必要です。井戸は、マップ上で左側にあるものから順番に選択してゆきます。

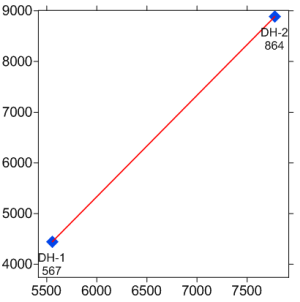

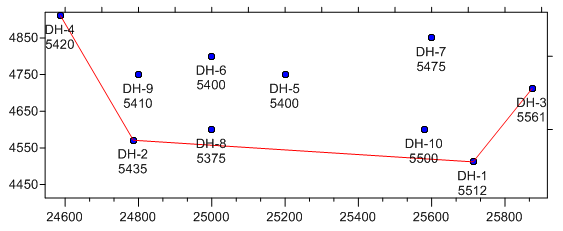

マップ上で赤線で表示された井戸選択ラインの例。

井戸の選択と接続の仕方：

1. マップレイヤーの Wells 1 をクリックして下さい。


2. Map | Add Well Selector コマンドまたは ボタンをクリックするか、マップ上でマウスの右クリックをし、Add | Well Selector を選択して下さい。


3. マウスカーソルが、 に変ります。井戸にこのカーソルを近づけると、フローティングボックスの中に井戸の名前が表示されます。間違えて井戸を選択することを防止してくれます。最初の井戸 DH-1 を選択して下さい。


4. 断面図に表示される井戸の順番で井戸を選択してゆきます。DH-2 をクリックして下さい。
5. キーボードの ENTER キーを押すか、井戸の上でマウスをダブルクリックすると、井戸の選択が終了します。


6. キーボードの ESC キーを押して、選択モードを終了します。

断面図に表示される井戸の順番は、Object Manager の選択ラインとして表示されます。DH-1 が最初に表示されているので断面図の左端は DH-1 になります。また DH-2 が最期に表示されているため、断面図の右端は DH-2 になります。

断面図には 2つの井戸が必要です。DH-1 が左端、DH-2 が右端に表示されます。

井戸がラインで結ばれます。Property Manager の Line タブを開き、Color の右のカラーボックスを使って、ラインを赤に設定します。このラインの断面が、断面図としてプロットされます。

井戸選択ラインがマップ上に追加されました。
