6.1 井戸の位置の表示

Map ビューでは、識別 (Collars) テーブルのデータを使って井戸の情報を表示します。識別テーブルは、File | Load Data コマンドをクリックするか、井戸のマップを新たに作成するとき読み込まれます。

1. Map | Create Well Map コマンドまたは ボタンをクリックします。


2. Open Collars File ダイアログで、Example Data.xls ファイルを選択して開くボタンを押して下さい。


3. XLS Import Options ダイアログで、Collars テーブルを選択し OK ボタンをクリックします。

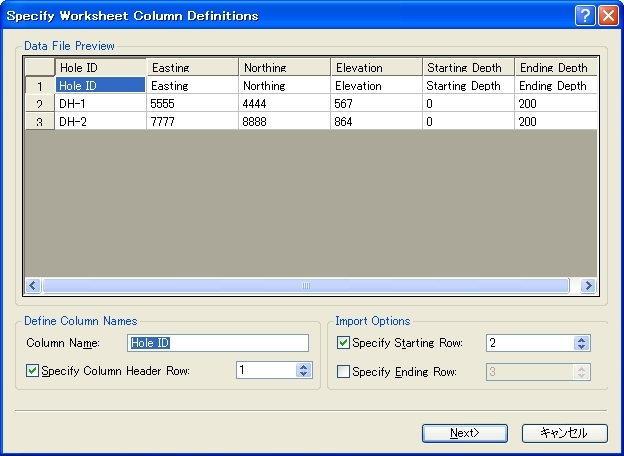

4. Specify Worksheet Column Definitions ダイアログで、Specify Column Header Row のチェックボタンが ON になっているのを確認して、Next ボタンをクリックして下さい。

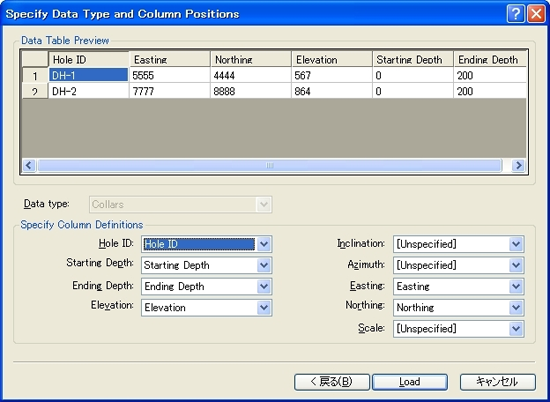

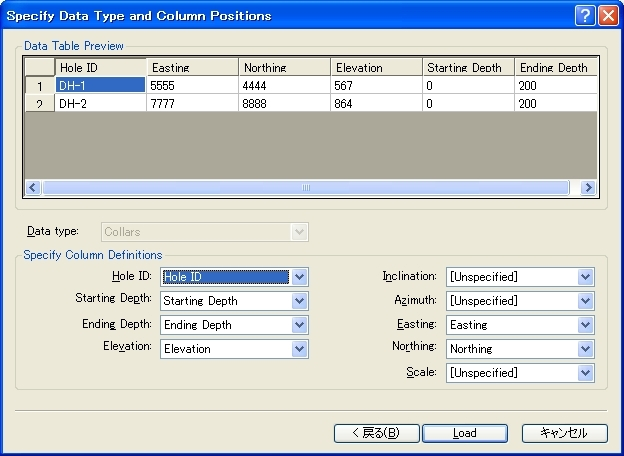

5. Specify Data Type and Column Positions ダイアログでは、Hole ID、Starting Depth、Ending Depth、Elevation、Easting、Northing に該当する列を選択し、Load ボタンを押します。2つの井戸がマップ上に表れます。


デフォルトの設定で、井戸のマップを表示されます。この例では井戸が 2つしかないため、マップの境界線上に配置されています。この段階ではまだわかりませんが、2つの井戸は異なる設定 (スキーム) を持っているようです。

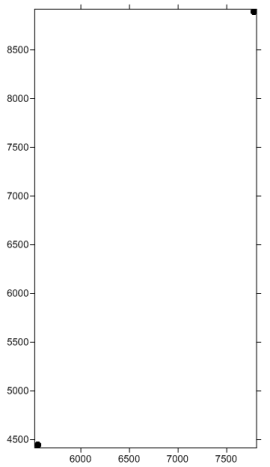

右上隅と左下隅に井戸が配置されています。
