6.11.3 複合領域プロットを作成する

複合領域プロット (Complex Area Plots) は、下方向の塗りつぶし (downward fills) と共通部分 (intersections) を持つ複数の折れ線グラフをプロットします。

複合領域プロットを作成するには：

1. データをポインタでドラッグしてプロットするワークシートの列を選択します。


2. Create Graph タブの 2D Graphs グループで Area をクリックして、Complex Area Plot をクリックします。


3. Data Format リストから、適切なフォーマットを選び、次へ をクリックします。

   Graph Wizard を開く前に列を選択しているため、選択されている列が自動的に Selected Columns リストに表示されます。選択したデータを変更するには、Graph Wizard で誤ったエントリを選択し、ワークシートから正しい列を選択します。Selected Columns リストでダブルクリックすることによって、列の割り当てをクリアする方法もあります。



   ※ Note：2500以上のデータポイントがある曲線はプロットできません。また、5つ以上の曲線をプロットすることはできません。



4. 完了 をクリックしてグラフを作成します。

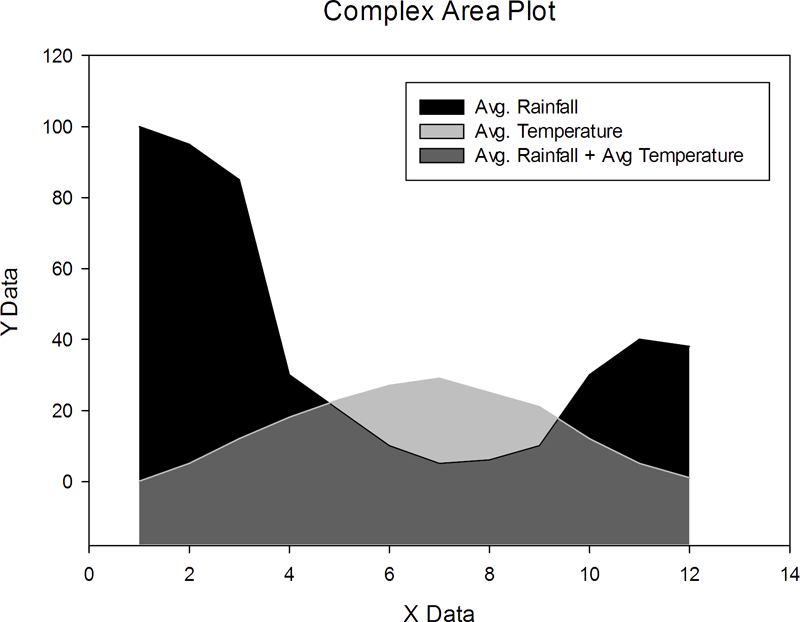

図 104: 2つ以上の曲線の共通部分の単純な表示と、各共通部分の表示の凡例
