6.11.2 複数領域プロットと複数垂直領域プロットを作成する

複数領域プロット (Multiple Area Plot) は、複数の折れ線グラフを下方向に塗りつぶしてプロットします。複数垂直領域プロット (Multiple Vertical Area Plots) は、複数の YX 折れ線グラフをそれぞれ左方向に塗りつぶしてプロットします。

複数領域プロットを作成するには：

1. ポインタをドラッグしてプロットするワークシートの列データを選択します。


2. Create Graph タブの 2D Graphs グループで Area をクリックして、Multiple Area Plot をクリックします。


3. Graph Wizard の Data Format リストから、適切なデータ形式を選択して 次へ をクリックします。

   Graph Wizard を開く前に列を選択しているため、選択されている列が自動的に Selected Columns リストに表示されます。選択したデータを変更するには、Graph Wizard で誤ったエントリを選択し、ワークシートから正しい列を選択します。Selected Columns リストでダブルクリックすることによって、列の割り当てをクリアする方法もあります。



   ※ Note: 2500 以上のデータポイントがある曲線はプロットできません。



4. 完了 をクリックしてグラフを作成します。

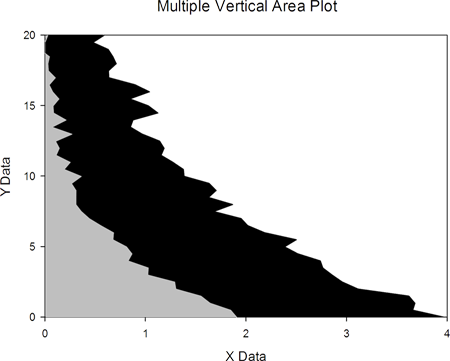

図 103: Y Many X data 形式を使用した複数垂直領域プロット (Multiple Vertical Area Plots)

プロットの編集には Graph Properties を使用します。またはプロットに対して別のデータ列を選択したり、グラフに別のプロットを追加するには、再度 Graph Wizard を開きます。

グラフの共通部分 (intersection) を区別したい場合は、Graph Properties を使用する方法と、複合領域プロット (Complex Area Plot) を作成する方法のいずれかを利用できます。
