6.7.1 四分位プロットを作成する

四分位プロット (Quartile Plots) は、度数分布の全標本を四分割する非対称エラーバー付きプロットです。データの中央値 (median) がデータポイントとなり、データの 75％ 目と 25％ 目は、上部および下部のエラーバーを表します。

初期設定では、SigmaPlot は箱ヒゲ図や四分位プロットにおける百分位数の値の計算に Standard 法を用います。この設定は、Options ダイアログボックスの General タブで Cleveland 法に変更することができます。

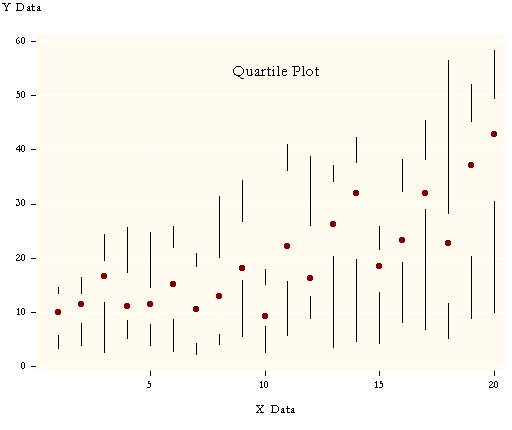

図 91: 四分位プロット (Quartile Plot) の例

四分位プロットを作成するには：

1. グラフを作成する前に、ポインタでデータをドラッグして、プロットするワークシートの列を選択します。


2. 2D Graph ツールバーで、Scatter Plot をクリックして、次に Multiple Scatter - Error Bars をクリックします。Graph Wizard の Create Graph ダイアログボックスが表示されます。


3. Symbol Values ドロップダウンリストから、Column Median を選択します。


4. Error Calculation（上のドロップダウンリスト）から、75th Percentile を選択します。


5. Error Calculation（下のドロップダウンリスト）から、25th Percentile を選択します。


6. Next (次へ) を　クリックします。Graph Wizard で、データ形式を選択するよう要求されます。


7. Data Format リストより X Many Y を選択して、Next (次へ) をクリックします。


8. プロットする列を選択しているため、適切な列のタイトルが Selected Columns リストに表示されます。


9. Finish (完了) をクリックします。
