2.4.3 三角グラフ用データを配置する

三角グラフ用のデータでは、XYZ データを 3つの独立した列内に配置することができます。また、2つの列のデータのペアから、3番目の列を外挿することも可能です。三角グラフでは、単一か複数のカーブのプロットが少なくとも 1つは必要です。しかし、それぞれ異なったスタイルとデータ形式でさらに多くのプロットを保持することができます。生データの値の合計が 100% または 1 にならない場合は正規化された三元データに変換されます。XY, YZ または YZ ペアのデータがある場合、結果のグラフで表示された 3番目の列の値を計算することができます。

1. 単一曲線をプロットするためのデータ (三角トリプレット/Ternary Triplets)
2. 複数曲線をプロットするためのデータ (三角トリプレット/Ternary Triplets)
3. 単一または複数曲線をプロットするためのデータ (三角 XY, YZ, または XZ ペア/Ternary XY, YZ, or XZ Pairs)

1. 単一曲線をプロットするためのデータ (三角トリプレット/Ternary Triplets)

合計が 100% または 1 になる、XYZ 値のセットを 1つのみ使用して、プロットする曲線が 1つのみのグラフを作成している場合は、すべての X データは同じ列に、すべてのＹ データおよび Z データは別の列に入力してください。列は隣り合っている必要はありませんが、長さは同じでなければなりません。トリプレットデータは、常に合計が 100% または 1 になる必要があります。詳細については、「トリプレットデータを正規化する」を参照してください。

2. 複数曲線をプロットするためのデータ (三角トリプレット/Ternary Triplets)

合計が 100％ または1になる、XYZ 値のセットを複数使用して、プロットする曲線が複数のグラフを作成している場合は、ワークシートの列にいくつでもプロットしたい数のトリプレットデータセットを追加してください。それぞれのトリプレットデータは独立したカーブになります。すべてのトリプレットデータは、常に合計が 100% または 1 にならなければなりません。詳細については、「トリプレットデータを正規化する」を参照してください。

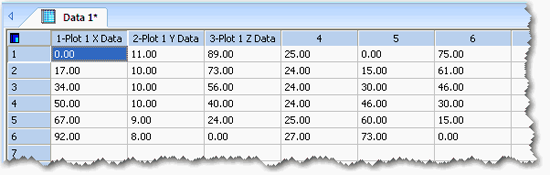

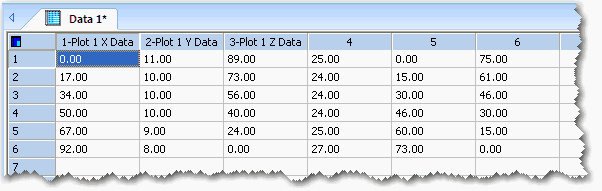

図 16 　三角グラフ用、トリプレットパーセンテージデータの複数列

3. 単一または複数曲線をプロットするためのデータ (三角 XY, YZ, または XZ ペア/Ternary XY, YZ, or XZ Pairs)

XY, YZ または XZ ペアを使用して、プロットする曲線が単一または複数のグラフを作成している場合は、すべての X,Y, または Z データを同じ列に入力し、対応する X,Y または Z ペアの値を別の列に入力してください。すべてのデータペアで、パーセンテージまたは単一の目盛りが使用されている場合、3番目の列のデータが計算され、結果としてグラフ表示されます。

3番目の列はプロットのためだけに計算されます。計算された3番目の列はワークシートには表示されません。
