レッスン 4 : 3D グラフの作成

このレッスンを終えると、以下の知識が身につきます：

• 3D 棒グラフの作成
• 軸スケールの変更
• カラースキームの変更
• 表示の変更
• メッシュプロットの作成
• ３次元関数のプロット
• 関数の保存
• 等高線プロットの作成



3D グラフの操作

SigmaPlot では、 3D データをさまざまな形式で可視化することができます



3D 棒グラフ用のデータの入力

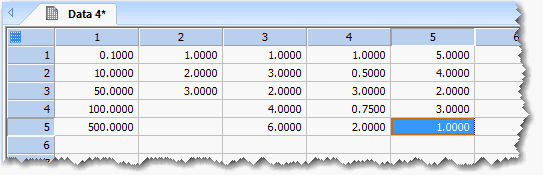

1. 以下と全く同じになるようにワークシートにデータを入力します

   列１が x データ、列２が y データ、列３～５までが z 値 (棒の高さ) となります。


2. すべてのデータを選択します。


3. Create Graph タブをクリックします。

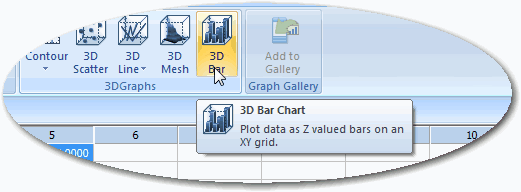

4. 3D Graphs グループから 3D Bar Chart を選択します。




3D プロット用のデータの選択

1. Graph Wizard の Data format に、XY Many Z を選択します。この選択により、x データ列、y データ列、および、複数の z 列を扱うことができるようになります。

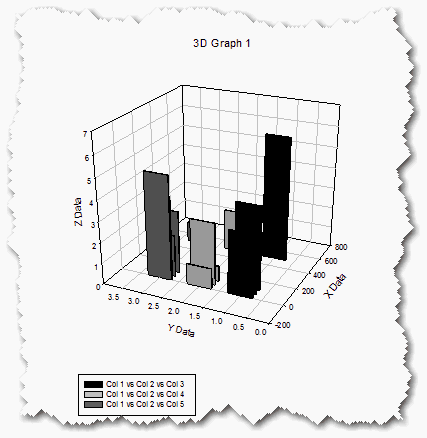

2. 選択したら、完了をクリックします。


※ Note: テーブルが z 値のみの場合は、x 値 と y 値の使用を省略することができます (この場合、z 値はセル座標にあるとみなされます)。データがカテゴリー化されたものか、等距離でない場合のみ、x および y データを使用します。



軸の対数スケールへの変更

X 軸のスケールを対数スケールに変更する必要があります。以下の手順に従います：

1. 軸をダブルクリックします。Graph Properties が表示されます。


2. プロパティのリストで、Axis から Scaling を選択します。



3. Scale Type ドロップダウンリストから、Log (natural) を選択します。




カラースキームの変更

このグラフの色をもう少し印象的なものに変更してみましょう。

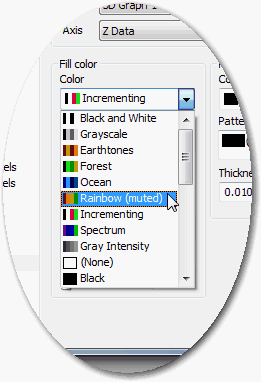

1. Graph Properties のプロパティのリストにある Plot から Fills を選択します。


2. 例えば、秋の長雨には、暖色系のレインボースキームがぴったりですので、Rainbow (muted) を選択してみましょう。



3. Fill Color および Pattern and Edge で各種スキームをいろいろお試しください。
