SigmaPlot グラフの各種スタイル

SigmaPlot では 12 種類以上のグラフタイプを使用できます。グラフタイプは、「 Graph Wizard」またはグラフツールバーを使用して選択します。グラフタイプには、目的に合わせてスタイルを選択できるものもあります。グラフタイプとそれぞれのスタイルを以下に示します。

■ グラフタイプ

2D グラフ

2D 直行座標（XY）プロットは、多くのワークシート列または列の対から作成します。各列は、プロットタイプに基づいて個々の曲線、一連の棒、または箱で表現されます。2D グラフには1 つ以上のプロットが必要ですが、もっと多くのプロットを表示させることもでき、各プロットを異なるタイプおよびスタイルにすることができます。

各曲線について、信頼／予測区間を伴う線形または多項の回帰線、参照線を描画することができます。回帰線を伴うプロットに関する詳細は、「回帰線のプロットと修正」を参照してください。参照線の追加に関する詳細は、「参照線の追加」を参照してください。

	Scatter Plot 散布図		シンボルを使用して、データを XY 点としてプロットします。
		Simple Scatter 単純散布図	XY ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。
		Multiple Scatter 複式散布図	XY ペアの複数セットをプロットします。データ列を XY ペア、単一の Y と多数の X、単一の X と多数の Y、多数の X、あるいは多数の Y としてフォーマットします。（作成例）（作成例）

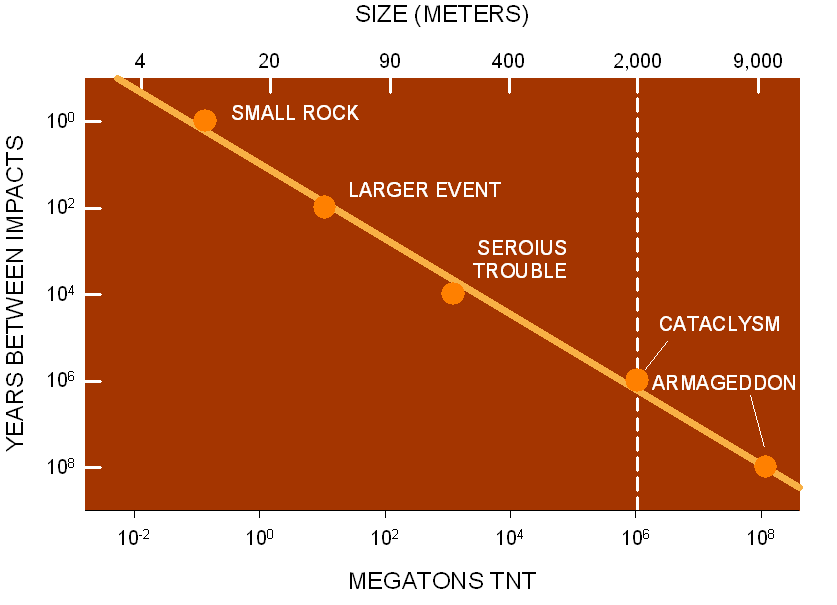

		Simple Regression 単純回帰線	XY ペアの単一セットと回帰直線をプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。（作成例）
		Multiple Regressions 複式回帰線	XY ペアの複数セットと複数回帰線をプロットします。データ列を XY ペア、単一の Y と多数の X、単一の X と多数の Y、多数の X、あるいは多数の Y としてフォーマットします。（作成例）
		Simple Error Bars 単純エラーバー	XY ペアの単一セットとエラーバーをプロットします。ワークシートの列または非対称エラーバーの列を使用する場合は、データ列を XY ペアまたは単一の Y としてフォーマットします。列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を単一の X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を単一の X と単一の Y の反復、または Y の反復としてフォーマットします。
		Multiple Error Bars 複式エラーバー	XY ペアの複数セットとエラーバーをプロットします。ワークシートの列、非対称エラーバーの列、列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を単一の X と多数の Y の反復、または多数の Y の反復としてフォーマットします。
		Simple Error Bars & Regression 単純エラーバー & 回帰線	エラーバーと回帰線を伴う XY ペアの単一セットをプロットします。ワークシートの列または非対称エラーバーの列を使用する場合は、データ列を XY ペアまたは単一の Y としてフォーマットします。列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を単一の X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を単一の X と単一の Y の反復、または Y の反復としてフォーマットします。

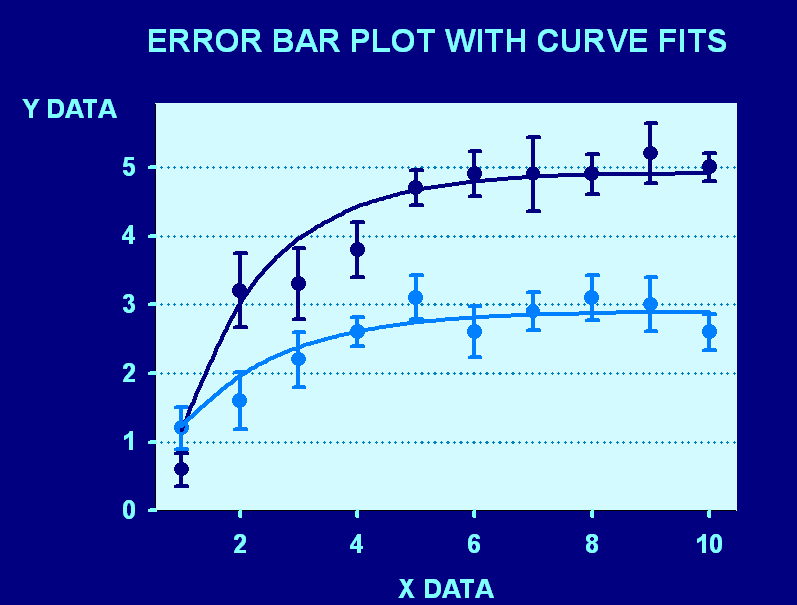

		Multiple Error Bars & Regressions 複式エラーバー & 回帰線	エラーバーと回帰線を伴う XY ペアの複数セットをプロットします。ワークシートの列、非対称エラーバーの列、列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を単一の X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を単一の X と多数の Y の反復、または多数の Y の反復としてフォーマットします。
		Simple Horizontal Error Bars 水平エラーバー	XY ペアと水平エラーバーをプロットします。ワークシートの列または非対称エラーバーの値列をシンボルの値として使用する場合は、 XY ペア、単一の X、単一の Y と多数の X、または多数の X としてフォーマットします。列の平均値、列のメジアン、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データを単一の Y と多数の X、または多数の X としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を単一の X の反復、単一の Y と単一の X の反復、多数の X の反復、または単一の Y と多数の X の反復としてフォーマットします。（作成例）
		Bi-directional Error Bars 双方向エラーバー	水平と垂直のエラーバーを伴う XY ペアをプロットします。データ列を XY ペアとしてフォーマットします。
		Vertical Point Plot 垂直点プロット	データ列を Y 値としてプロットします。データ列を多数の Y、単一の X と多数の Y、多数の Y の反復、または単一の X と多数の Y の反復としてフォーマットします。（作成例 ）
		Horizontal Point Plot 水平点プロット	データ列を X 値としてプロットします。データ列を多数の X、単一の Y と多数の X、多数の X の反復、または単一の Y と多数の X の反復としてフォーマットします。
		Vertical Dot Plot 垂直ドットプロット	あるデータ列を Y 値としてプロットします。データ列を多数の Y、単一の X と多数の Y、または XY ペアとしてフォーマットします。
		Horizontal Dot Plot 水平ドットプロット	あるデータ列を X 値としてプロットします。データ列を多数の X、単一の Y と多数の X、または YX ペアとしてフォーマットします。
	Line Plot ライングラフ		データを直線で接続された XY 点としてプロットします。
		Simple Straight Line 折れ線グラフ	データ点を直線で接続して、X Y ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。（作成例）
		Multiple Straight Lines 複式折れ線グラフ	データ点を直線で接続して、X Y ペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の X と多数の Y、あるいは単一の Y と多数の X としてフォーマットします。（作成例）
		Simple Spline Curve 単純スプライン曲線	データ点をスプライン曲線で接続して、X Yペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。
		Multiple Spline Curves 複式スプライン曲線	データ点をスプライン曲線で接続して、X Yペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の X と多数の Y、あるいは単一の Y と多数の X としてフォーマットします。
		Simple Vertical Step Plot 単純垂直階段プロット	垂直線から開始して、データ点を垂直と水平の直線で接続して、 XY ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。
		Multiple Vertical Step Plot 複式垂直階段プロット	垂直線から開始して、データ点を垂直と水平の直線で接続して、 XY ペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の X と多数の Y、あるいは単一の Y と多数の X としてフォーマットします。
		Simple Horizontal Step Plot 単純水平階段プロット	水平線から開始して、データ点を垂直と水平の直線で接続して、 XY ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。
		Multiple Horizontal Step Plot 複式水平階段プロット	水平線から開始して、データ点を垂直と水平の直線で接続して、 XY ペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の X と多数の Y、あるいは単一の Y と多数の X としてフォーマットします。
	Line/Scatter Plot ライン & 散布図		データをシンボルで表した XY 点を直線で接続してプロットします。
		Simple Straight Line 折れ線グラフ	シンボルを直線で接続して、X Y ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。

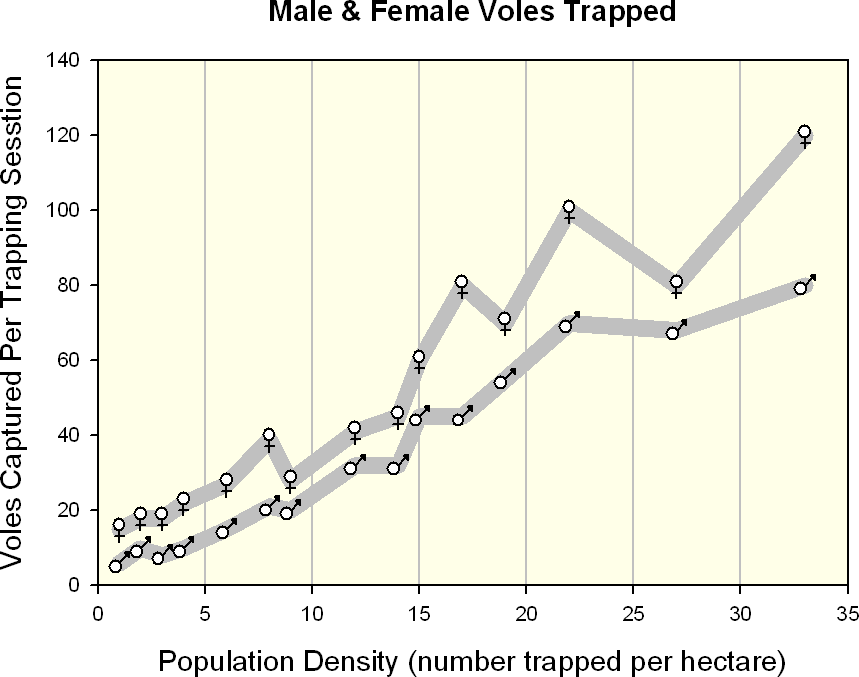

		Multiple Straight Lines 複式折れ線グラフ	シンボルを直線で接続して、X Y ペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の Y と多数の X、あるいは単一の X と多数の Y としてフォーマットします。（作成例）
		Simple Spline Curve 単純スプライン曲線	シンボルをスプライン曲線で接続して、X Yペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。

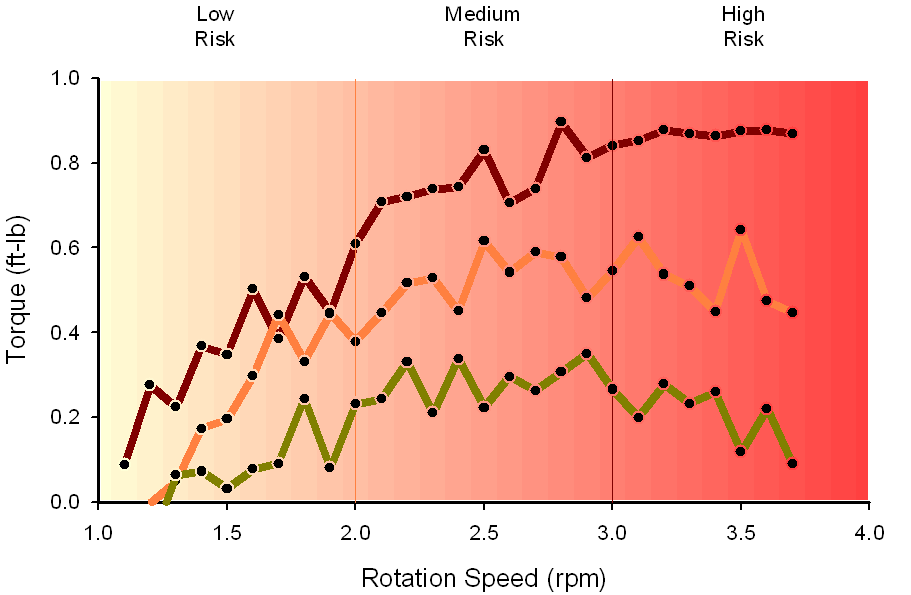

		Multiple Spline Curves 複式スプライン曲線	シンボルをスプライン曲線で接続して、X Yペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の Y と多数の X、あるいは単一の X と多数の Y としてフォーマットします。（作成例）（作成例 ）（作成例 ）

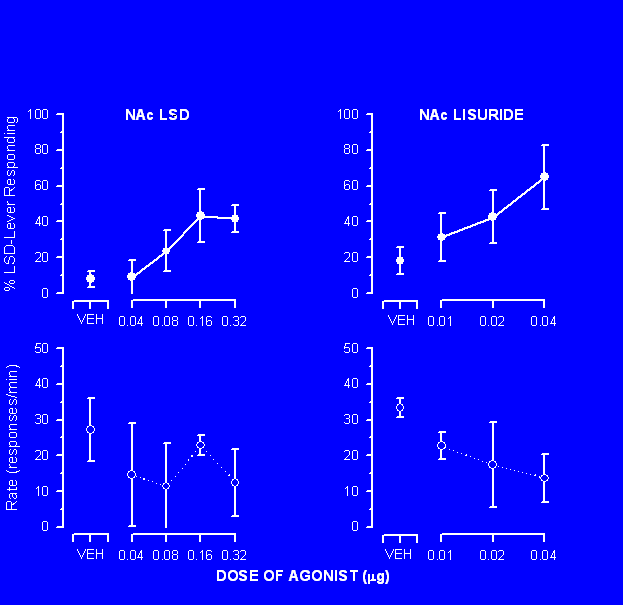

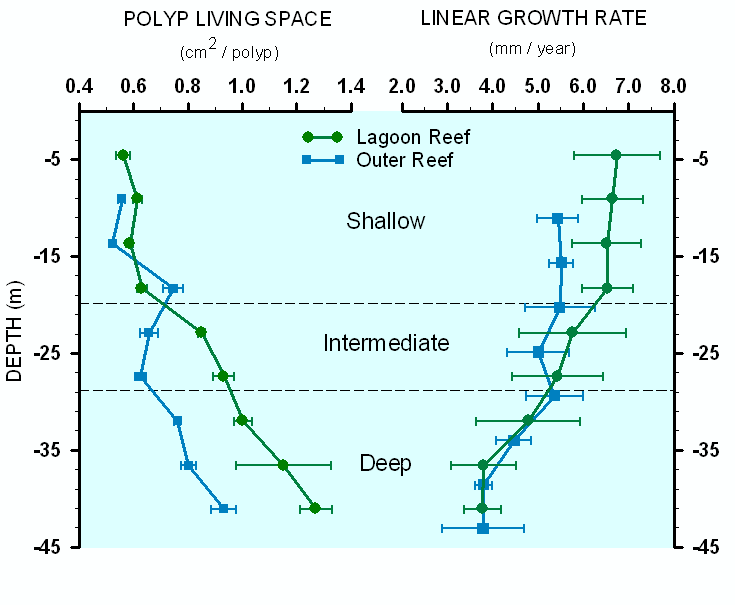

		Simple Error Bars 単純エラーバー	エラーバーを伴うシンボルを直線で接続して、 XY ペアの単一セットをプロットします。ワークシートの列または非対称エラーバーの列を使用する場合は、データ列を XY ペアまたは単一の Y としてフォーマットします。列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を X と Y の反復、または Y の反復としてフォーマットします。（作成例）

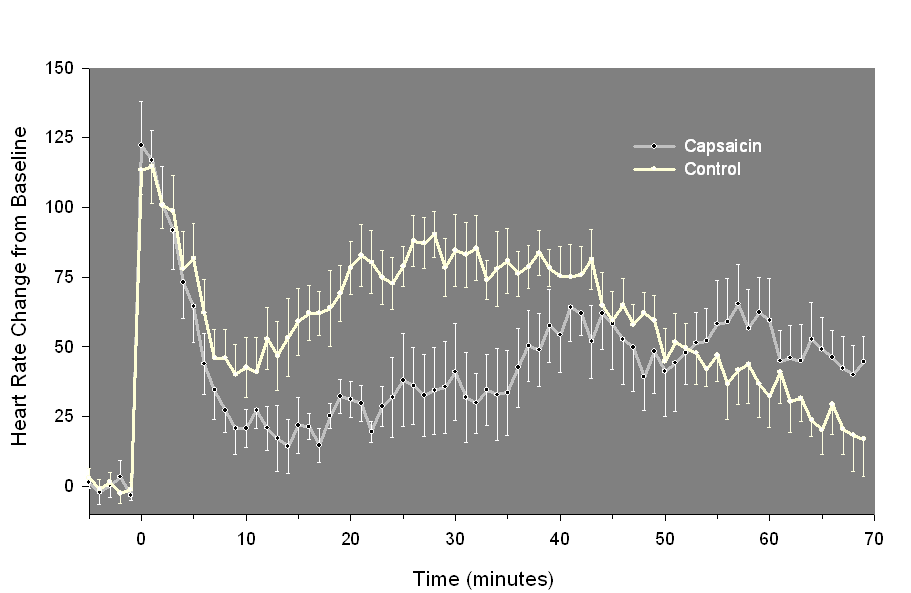

		Multiple Error Bars 複式エラーバー	エラーバーを伴うシンボルを直線で接続して、 XY ペアの複数セットをプロットします。ワークシートの列、非対称エラーバーの列、列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリをシンボルの値として使用する場合は、データ列を X と多数の Y の反復、または多数の Y の反復としてフォーマットします。（作成例）
		Simple Vertical Step Plot 単純垂直階段プロット	垂直線から開始して、シンボルを垂直と水平の直線で接続して、 XY ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。
		Multiple Vertical Step Plot 複式垂直階段プロット	垂直線から開始して、シンボルを垂直と水平の直線で接続して、 XY ペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の Y と多数の X、あるいは単一の X と多数の Y としてフォーマットします。
		Simple Horizontal Step Plot 単純水平階段プロット	水平線から開始して、シンボルを垂直と水平の直線で接続して、 XY ペアの単一セットをプロットします。データ列を XY ペア、単一の X、あるいは単一の Y としてフォーマットします。

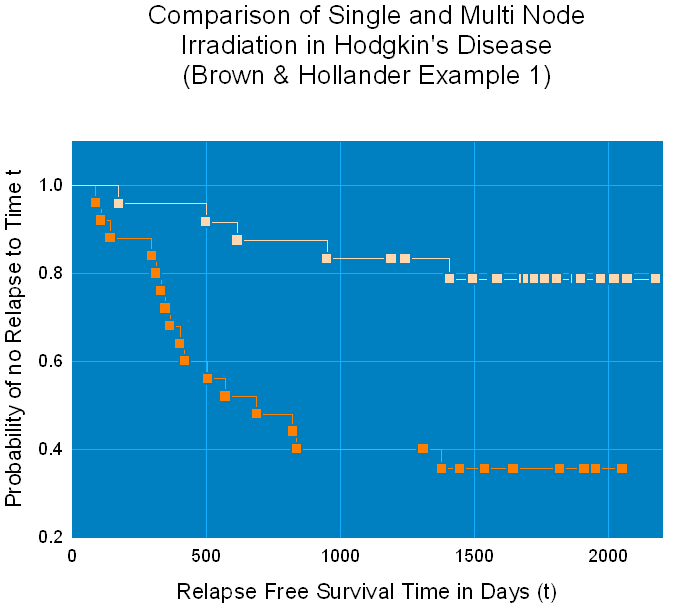

		Multiple Horizontal Step Plot 複式水平階段プロット	水平線から開始して、シンボルを垂直と水平の直線で接続して、 XY ペアの複数セットをプロットします。データ列を XY ペア、多数の X、多数の Y、単一の Y と多数の X、あるいは単一の X と多数の Y としてフォーマットします。
	Area Plot エリアプロット		Plots data as XY points with regions below or between curves filled with a color or pattern.

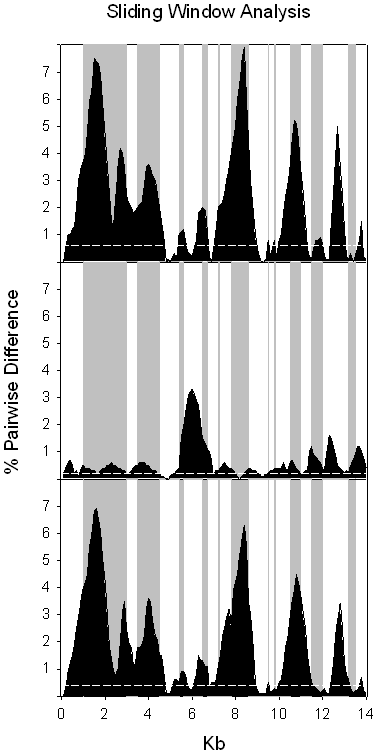

		Simple Area	Plots single set of XY pairs as a line plot with a downward fills. (作成例)

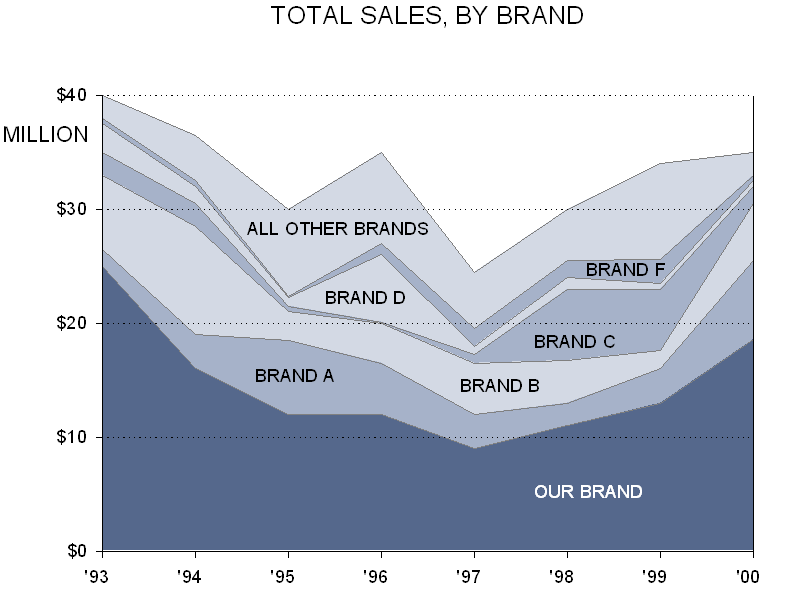

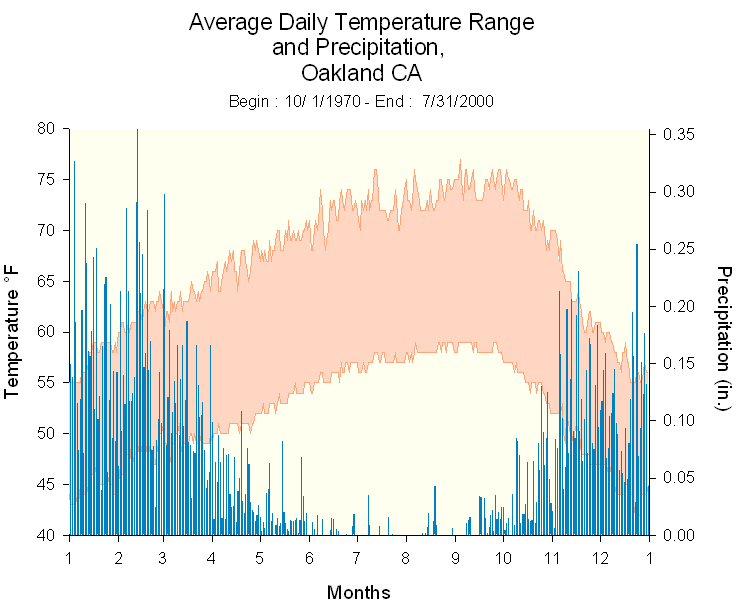

		Multiple Area	Plots multiple sets of XY pairs as line plots with downward fills.（作成例）（作成例）
		Vertical Area	Plots single set of YX pairs as a line plot with a left direction fill.
		Multiple Vertical Area	Plots multiple sets of YX pairs as line plots with left direction fills.
		Complex Area Plot	Plots multiple line plots with downward fills and intersections.
	Polar Plot 極グラフ		中心からの角度と距離を使用してデータをプロットします。
		Scatter 散布図	角度と距離のデータをシンボルとしてプロットします。データ列をシータと R ペア、XY ペア、多数のシータ、多数の R、単一のシータと多数の R、または R と多数のシータとしてフォーマットします。（作成例）
		Lines 折れ線グラフ	直線で接続された角度と距離のデータ点をプロットします。データ列をシータと R ペア、 XY ペア、多数のシータ、多数の R、単一のシータと多数の R、または R と多数のシータとしてフォーマットします。(作成例)
		Scatter & Lines 散布図 & 折れ線グラフ	角度と距離のデータを直線で接続されたシンボルとしてプロットします。データ列をシータと R ペア、 XY ペア、多数のシータ、多数の R、単一のシータと多数の R、または R と多数のシータとしてフォーマットします。(作成例)
	Ternary Plot 三角グラフ		常に合計が 100％となる 3つの異なるコンポーネントに基づいて座標系にデータをプロットします。

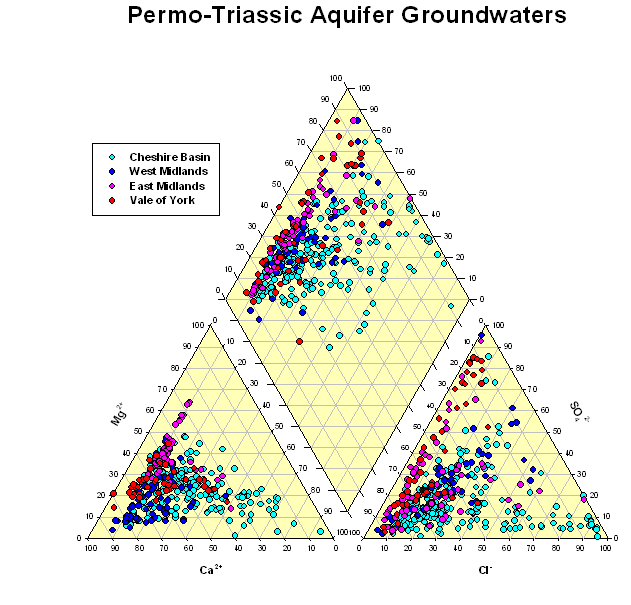

		Scatter 散布図	Plots ternary triplet data as symbols.（作成例）
		Lines 折れ線	Plots ternary triplet data as data points connected with lines.

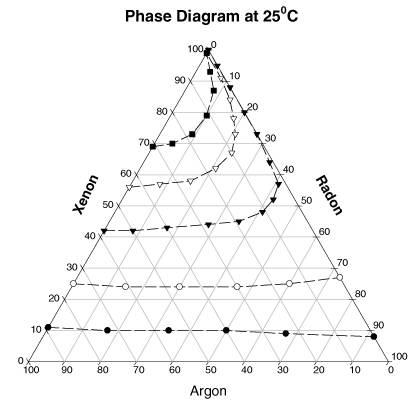

		Scatter & Lines 散布図　& 折れ線	Plots ternary triplet data as symbols connected with lines.（作成例）
	Vertical Bar Chart 垂直棒グラフ		データを Y 点として垂直棒を使用してプロットします。
		Simple Bar 単純棒グラフ	データの単一列を Y 値としてプロットします。データ列を XY ペア、あるいは単一の Y としてフォーマットします。（作成例）（作成例）

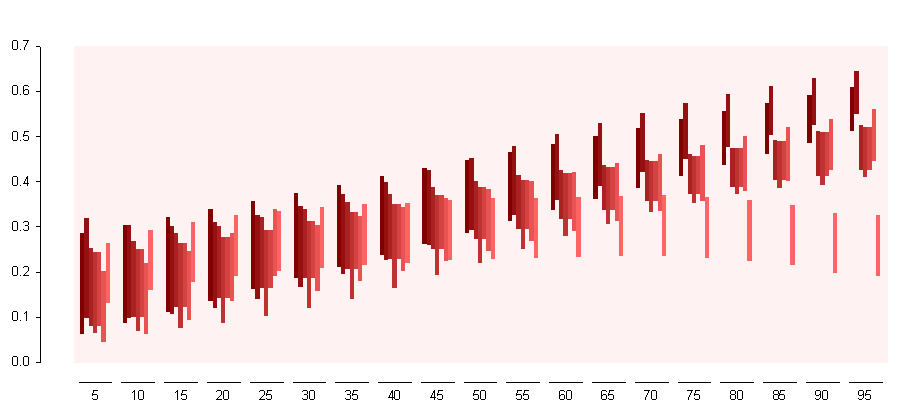

		Grouped Bar グループ化棒グラフ	データの複数列を一連の棒でプロットします。データ列を単一の X と多数の Y、多数の Y、多数の Yの反復、または単一の Xと多数の Yの反復としてフォーマットします。（作成例）
		Simple Error Bars 単純エラーバー	データをエラーバーを伴う Y 値としてプロットします。ワークシートの列または非対称エラーバーの列をシンボル値のソースとして使用する場合は、データ列を単一の Y または XY ペアとしてフォーマットします。列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を単一の X と多数の Y、または多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリを使用する場合は、データ列を単一の Y の反復、または X と Y の反復としてフォーマットします。

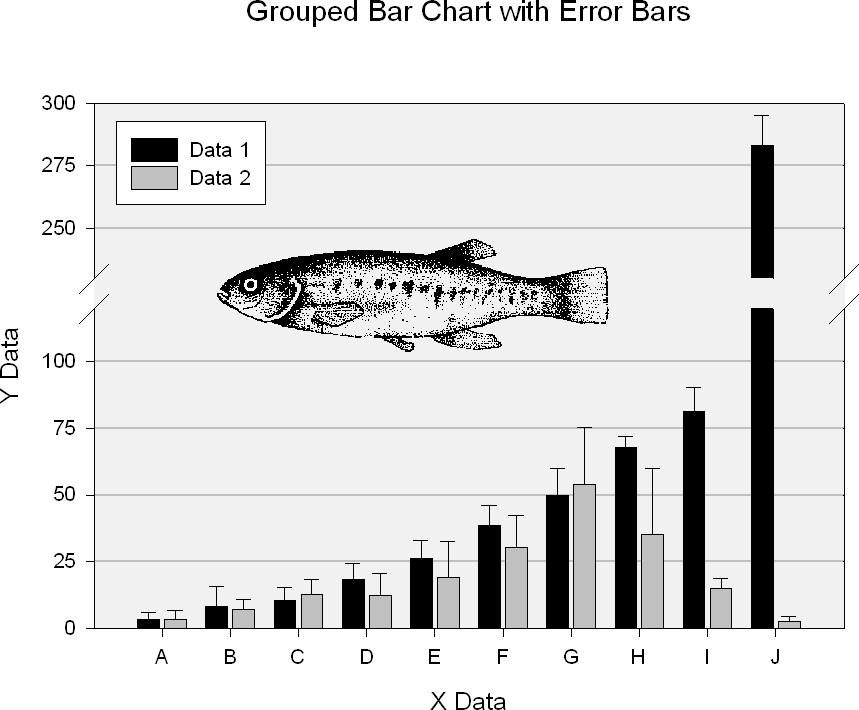

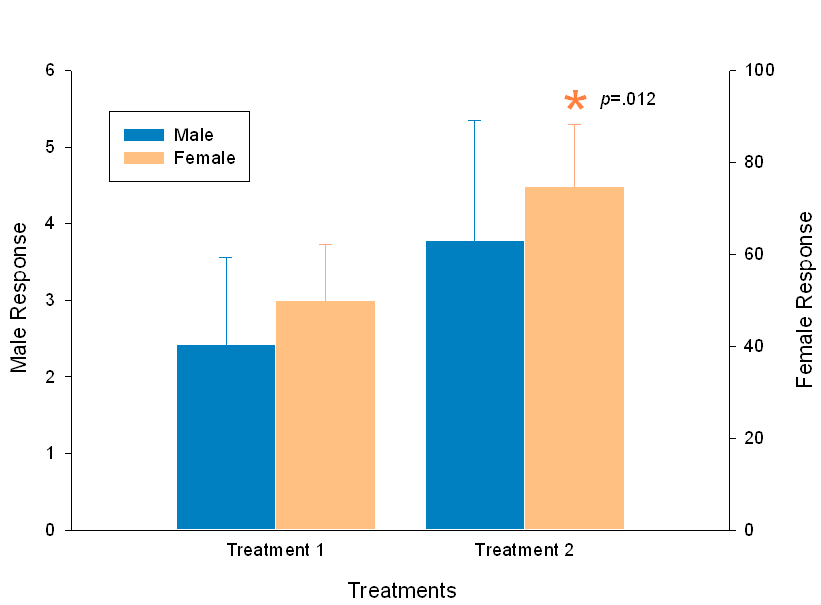

		Grouped Error Bars グループ化エラーバー	データを Y値の複数セットとしてエラーバーを伴う一連の棒でプロットします。ワークシートの列または非対称エラーバーの列をシンボル値のソースとして使用する場合は、データ列を多数の Y、または単一の X と多数の Y としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリを使用する場合は、データ列を多数の Y の反復、または単一の X と多数の Y の反復としてフォーマットします。エラーバーの値はワークシートから取得します。(作成例) (作成例) （作成例 ）

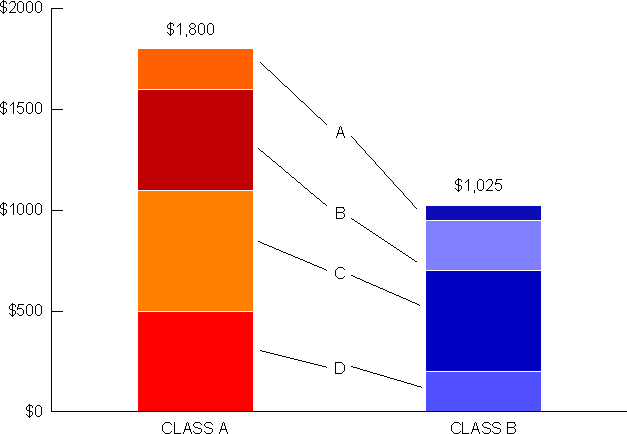

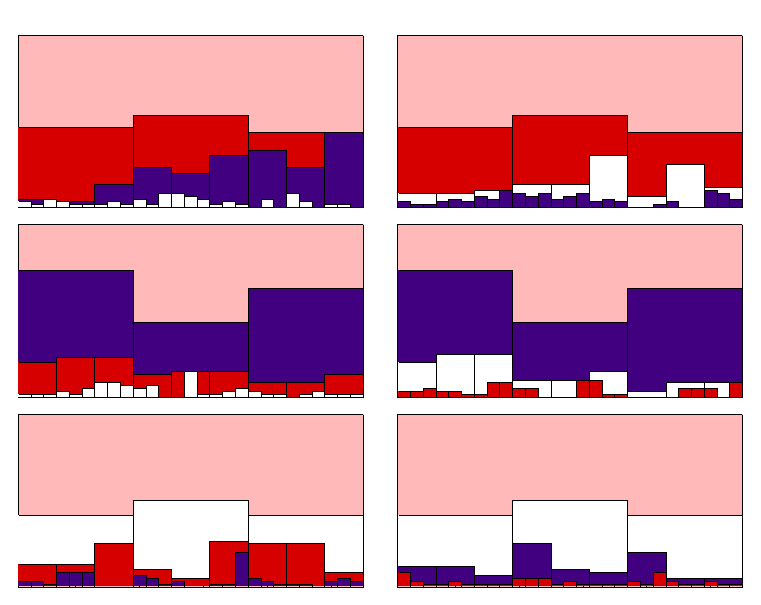

		Stacked Bars 累積棒グラフ	データの複数列を積み上げた一連の累積棒でプロットします。データ列を単一の X と多数の Y、多数の Y、多数の Y の反復、または単一の X と多数の Y の反復としてフォーマットします。（作成例）（作成例）
	Horizontal Bar Chart 水平棒グラフ		データを X 点として水平棒を使用してプロットします。
		Simple Bar 単純棒グラフ	単一のデータ列を X 値としてプロットします。データ列を XY ペア、あるいは単一の X としてフォーマットします。
		Grouped Bar グループ化棒グラフ	データの複数列を一連の棒でプロットします。データ列を単一の Y と多数の X、多数の X、多数の Xの反復、または単一の Yと多数の Xの反復としてフォーマットします。
		Simple Error Bars 単純エラーバー	データをエラーバーを伴う X 値としてプロットします。ワークシートの列または非対称エラーバーの列をシンボル値のソースとして使用する場合は、データ列を単一の X または YX ペアとしてフォーマットします。列の平均値、最初の列エントリ、または最後の列エントリをシンボルの値として使用する場合は、データ列を多数の X、または単一の Y と多数の X としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリを使用する場合は、データ列を単一の X の反復、単一の Y と単一の X の反復、多数の X の反復、または単一の Y と多数の X の反復としてフォーマットします。
		Grouped Error Bars グループ化エラーバー	データを X値の複数セットとしてエラーバーを伴う一連の棒でプロットします。ワークシートの列または非対称エラーバーの列をシンボル値のソースとして使用する場合は、データ列を単一の Y と多数の X、または多数の X としてフォーマットします。行の平均値、行のメジアン、最初の行エントリ、または最後の行エントリを使用する場合は、データ列を多数の X の反復、または単一の Y と多数の X の反復としてフォーマットします。エラーバーの値はワークシートから取得します。（作成例）
		Stacked Bars 累積棒グラフ	データの複数列を積み上げた一連の累積棒でプロットします。データ列を単一の Y と多数の X、多数の X、または単一の Y と多数の X の反復としてフォーマットします。
	Box Plot 箱ヒゲ図		メディアンとパーセント点としてデータをプロットします。
		Vertical 垂直箱ヒゲ図	メディアン、 10％目、 25％目、 75％目、 90％目のパーセント点を、エラーバーを伴う垂直箱としてプロットします。データ列を多数の Y、あるいは単一の X と多数の Y としてフォーマットします。エラーバーの値は列の平均値です。（作成例）(作成例)
		Horizontal 水平箱ヒゲ図	メディアン、 10％目、 25％目、 75％目、 90％目のパーセント点を、エラーバーを伴う水平箱としてプロットします。データ列を多数の X、あるいは単一の Y と多数の X としてフォーマットします。エラーバーの値は列の平均値です。
	Pie Chart 円グラフ		合計のパーセントとしてデータをプロットします。

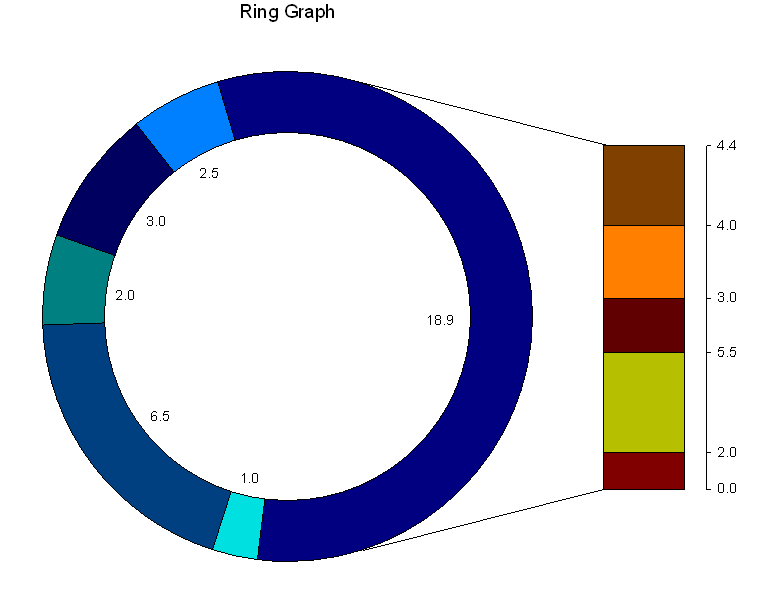

			(作成例)

3D グラフ

3D （XYZ）プロットは、多数のワークシートの列または 3つの列から作成します。 XYZ プロットには少なくとも 1つのプロットが必要ですが、もっとたくさんのプロットを表示することもでき、それぞれ異なった種類やスタイルにできます。グラフを回転させたりシェーディングを追加したりして、メッシュや棒グラフの高さや深さを強調することができます。3D 座標グラフには、散布図、 3D 軌道プロット、ウォーターフォールプロット、メッシュプロット、棒グラフがあります。事例はこちらをご覧くださいい。

	Contour Plot 等高線プロット		2D 空間の XYZ 値としてデータをプロットします。データ列を多くの Z、単一の XY と多くの Z、あるいは XYZ の組にフォーマットします。
		Contour 等高線	2D 空間に XYZ 値をプロットします。(作成例)

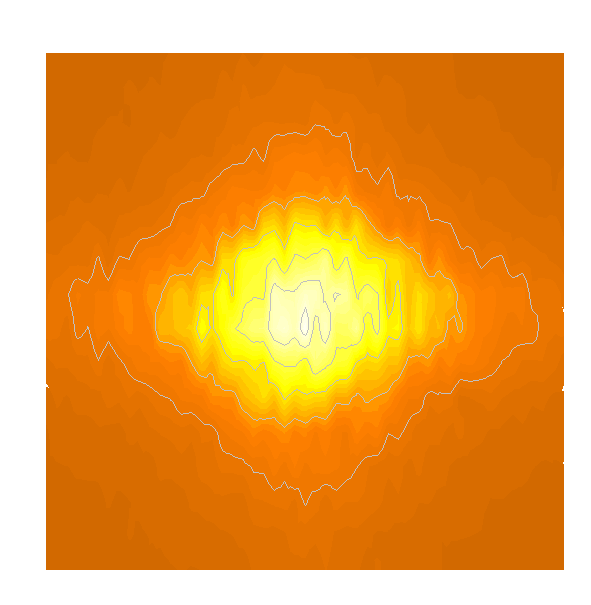

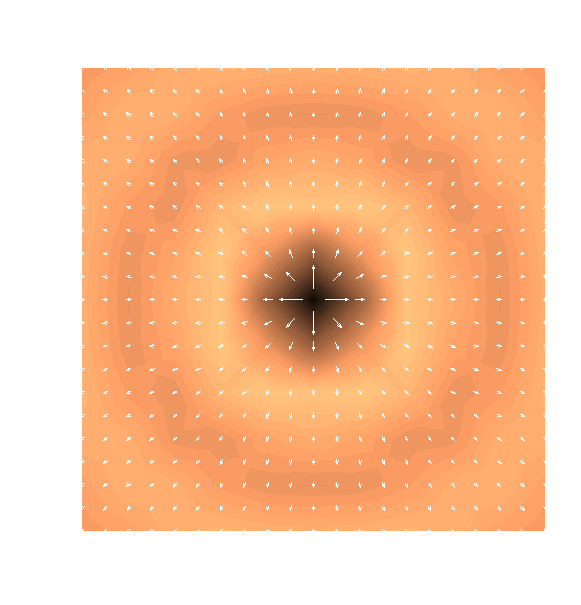

		Filled Contour 色づけ等高線	2D 空間に XYZ 値をプロットします。等高線レベルの間には色が付けられます。（作成例）(作成例)
	3D Scatter Plot 3D 散布図		3D 空間の XYZ データ点としてデータをプロットします。データ列を多くの Z、単一の XY と多くの Z、あるいは XYZ の組にフォーマットします。
			(作成例)
	3D Line Plot 3D 折れ線グラフ		データを直線で接続された XYZ データ点としてプロットします。データ列を多くのZ、単一の XY と多くの Z、あるいは XYZ の組にフォーマットします。
		3D Trajectory 3D 軌道プロット	XYZ のデータ点を直線で接続してデータをプロットします。

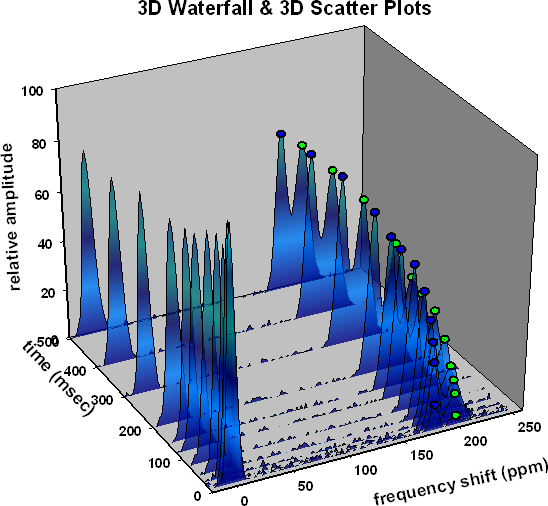

		3D Waterfall ウォーターフォール	データを XYZ のデータ点としてプロットしますが、 X または Y のグリッド線のみを表示します。データを多数の Z、または単一の XY と多数の Z としてフォーマットします。(作成例)(作成例)(作成例)
	3D Mesh Plot 3D メッシュプロット		データを 3D 面としてプロットします。データ列を多くの Z、単一の XY と多くの Z、あるいは XYZ の組にフォーマットします。

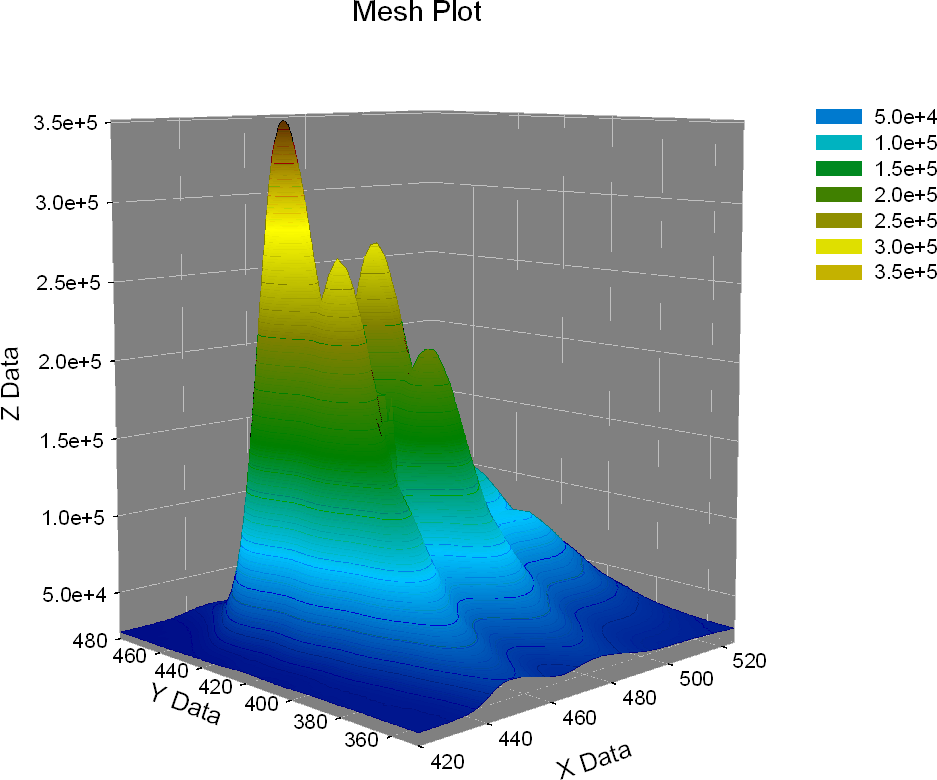

			(作成例)(作成例)
	3D Bar Chart 3D 棒グラフ		XY グリッド上の Z 値としてデータをプロットします。データ列を多くの Z または単一の XY と多くの Z にフォーマットします。
			(作成例)
