プロット作成例

テキストエラーバーを使用してプロットに注釈を追加する

この例では、データセットを開き、散布図を作成し、テキストエラーバーを使用して、プロット上のマーカーに注釈を追加します。この例は、次のトピックに分かれています。

1. 保存されているデータファイルを開く
2. データの散布図を作成する
3. テキストエラーバーを追加する

1. 保存されているデータファイルを開く

まず、保存されているデータファイルを開きます。

1. ファイル>開くを選択します。



2. Data フォルダを開きます。このフォルダは Examples フォルダ内にあります。

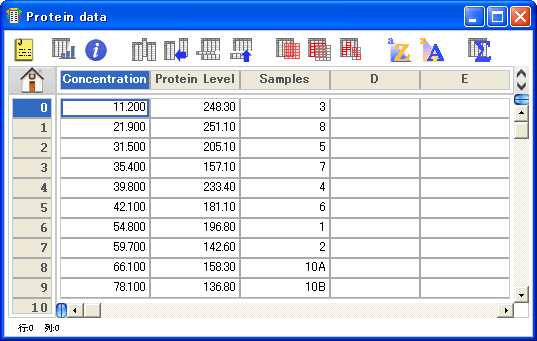

3. Protein data ファイルをダブルクリックします。


2. データの散布図を作成する

散布図を使用してデータをプロットします。

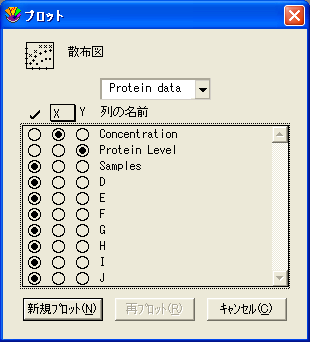

1. ギャラリー>線形>散布図 を選択します。変数の選択ダイアログが開きます。



2. 該当するボタンをクリックし、X変数として Concentration を、Y変数として Protein Level を選択します。

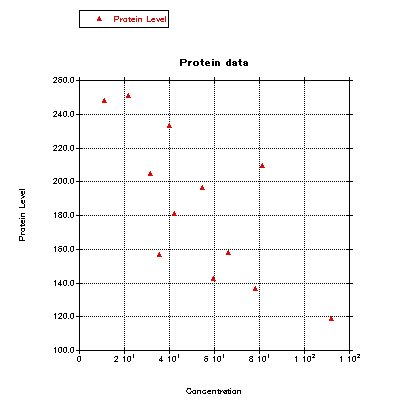

3. 新規プロットをクリックして散布図を作成します。

   1. 軸オプションで、X 軸ラベルの形式を科学に、小数点を 0 に、表記を 1 10³ に指定しています。
   2. 軸オプションで、Y 軸ラベルの小数点を 1 に、末尾のゼロを表示するをオンに指定しています。

3. テキストエラーバーを追加する

今度は、テキストエラーバーを追加し、プロット上にテキストラベルを表示してみましょう。

1. プロット>エラーバーを選択します。



2. X エラーの下側のチェックボックスをオンにし、エラーバーの設定ダイアログを開きます。X エラーを選択しただけでは、ラベルの向きを回転してマーカーの傍に表示することはできません。


   ↓

   エラーバーの設定ダイアログ

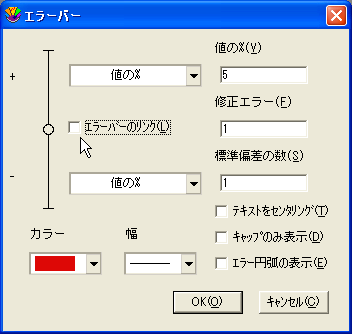

3. エラーバーのリンクオプションの選択を解除します。

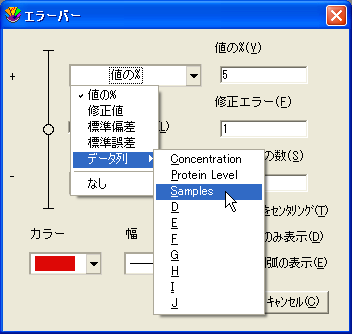

4. 上側のポップアップメニューをクリックし、データ列>Samples を選択します。
   (※Samples のデータは、数値形式ではなくテキスト形式であることにご注意ください。)

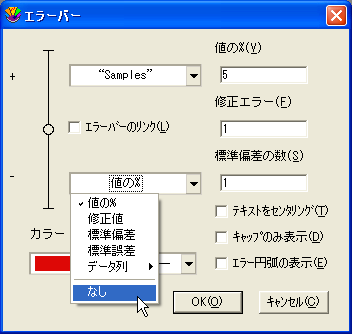

5. 下側のポップアップメニューをクリックし、なしを選択します。

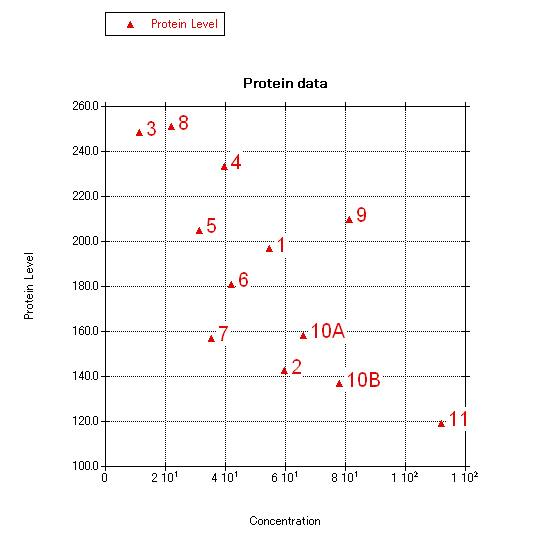

6. OK をクリックし、プロットをクリックすると、プロットにテキストラベルが追加されます。

   1. 必要に応じて「文字列編集ダイアログ」でテキストラベルのサイズ等を調整します。テキスト編集の仕方は凡例の文字の編集と同じです。
   2. 関連：テキストエラーバーについてはこちらもをご覧ください。
